Синхронизация по переходу

       Синхронизация по переходу - запуск по времени нарастания, времени спада или по обоим. Запуск по входному сигналу, проходящему между двумя порогами за время больше или меньше указанного значения; в пределах или вне заданного интервала времени.

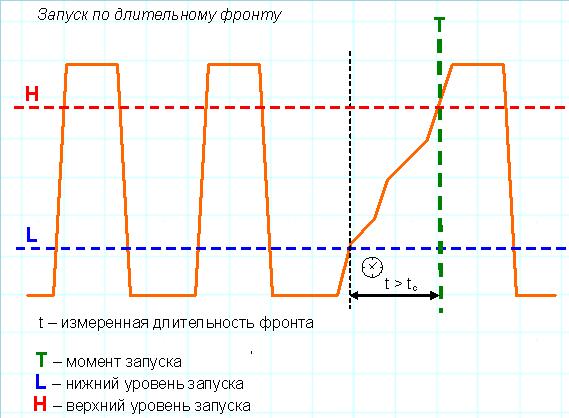

       Рис.1. Алгоритм Запуска по фронту заданной длительности.

       Этот режим даёт возможность задавать поиск по указанной крутизне фронта. На рисунке ниже иллюстрируется обнаружение участка с чрезмерно «длинным» фронтом. Такие сигналы с «заваленными» фронтами могут вызывать нечеткое срабатывание электронных ключей, ошибки времени срабатывания ключа(возникает проблема гонки фронтов), некорректную длительность цифровых сигналов, вырабатываемых после прохождения такого сигнала цифрового ключа и т.п. Их своевременное обнаружение существенно упростит разработку цифрового устройства и облегчит диагностику неисправности.

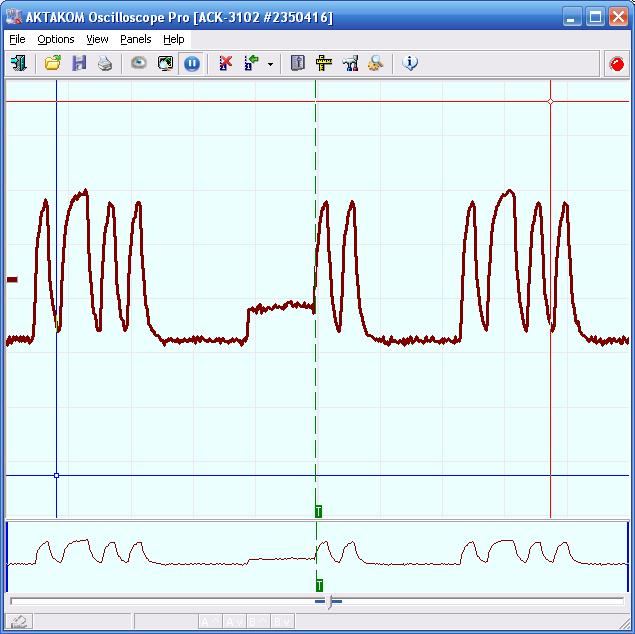

      Рис.2. Режим поиска импульса с заданной длительностью фронта виртуального цифрового осциллографа Актаком АСК-3102 1Т.

       Другая возможность, которую даёт использование двух уровней запуска – это синхронизация по импульсам с амплитудой ниже нормы. Обычная одноуровневая синхронизация не позволяет отлавливать такие аномальные импульсы в общем потоке данных с нормальными в основном амплитудами.
