Частотная манипуляция (ЧМн)

При частотной манипуляции (ЧМн, англ. Frequency Shift Keying (FSK)) каждому цифровому символу сопоставляется своя частота несущего сигнала. Амплитуда и фаза манипулированного сигнала не меняются.

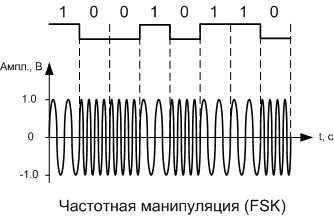

На рисунке ниже приведен график двоичной бинарной последовательности нулей и единиц и, соответствующий ему, график частотно-манипулированного сигнала. Низкому уровню бинарного двоичного сигнала соответствует частота 1 КГц, а высокому - частота 0,5 КГц несущего сигнала синусоидального типа.

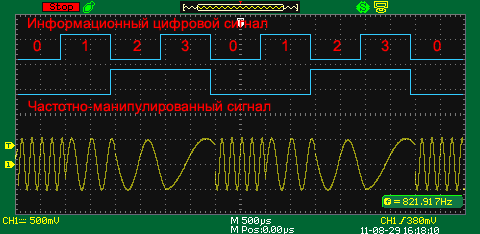

На следующей анимации приведен пример частотной манипуляции несущего сигнала синусоидальной формы, информационным сигналом является двухразрядный цифровой код. Цифровому коду «0» соответствует частота 1 КГц, коду «1» - частота 2 КГц, коду «2» - частота 3 КГц, коду «3» - частота 4 КГц.

Частотная манипуляция

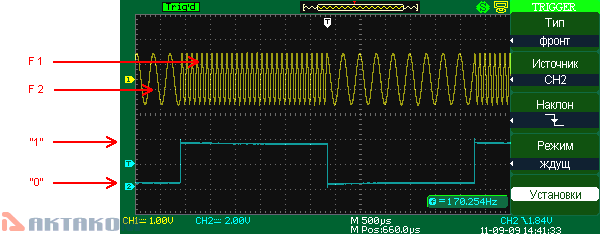

На анимации ниже приведен пример частотной манипуляции прямоугольным сигналом:

Частотная манипуляция (FSK)
