Омметр АМ-6011

Розничная цена (с НДС):
78 684,00 руб.
Есть на складе Есть на складе
Купить Купить
Подарок
Торговая марка: АКТАКОМ

Омметр АКТАКОМ АМ-6011 позволяет измерять сопротивление низкоомных электрических цепей при проведении наладочных и ремонтных работ, а также при лабораторных исследованиях.

Технические характеристики

  • Измерение сопротивления изоляции: 10 мкОм-2 кОм, 5 диапазонов
  • Базовая погрешность измерения: 2% базовая
  • Дисплей: 4 ½ цифровой
  • Скорость измерения: 2/с
  • Установка пределов измерений
  • Звуковая индикация выхода за пределы
  • Условия эксплуатации: 0-40 °С, влажность менее 90%
  • Габариты: 270x110x275 мм
  • Масса: 2,5 кг
  • Габариты в упаковочной таре 390х280х400, вес 4,5 кг.

Таблицы погрешностей

Сопротивление

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
200 мОм 10 мкОм ±(2%+4 е.м.р.) ±4.0398 мОм мОм
2 Ом 100 мкОм ±(2%+4 е.м.р.) ±0.040398 Ом Ом
20 Ом 1 мОм ±(2%+4 е.м.р.) ±0.40398 Ом Ом
200 Ом 10 мОм ±(2%+4 е.м.р.) ±4.0398 Ом Ом
2 кОм 100 мОм ±(2%+4 е.м.р.) ±0.040398 кОм кОм

Показать/скрыть таблицу с указанием калибруемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьКалибруемая точкаЗначение+погрешность
200 мОм 10 мкОм ±(2%+4 е.м.р.) ±4.0398 мОм 19.56 мОм 20 мОм (10% диапазона) 20.44 мОм
97.96 мОм 100 мОм (50% диапазона) 102.04 мОм
176.36 мОм 180 мОм (90% диапазона) 183.64 мОм
2 Ом 100 мкОм ±(2%+4 е.м.р.) ±0.040398 Ом 0.1956 Ом 0.2 Ом (10% диапазона) 0.2044 Ом
0.9796 Ом 1 Ом (50% диапазона) 1.0204 Ом
1.7636 Ом 1.8 Ом (90% диапазона) 1.8364 Ом
20 Ом 1 мОм ±(2%+4 е.м.р.) ±0.40398 Ом 1.956 Ом 2 Ом (10% диапазона) 2.044 Ом
9.796 Ом 10 Ом (50% диапазона) 10.204 Ом
17.636 Ом 18 Ом (90% диапазона) 18.364 Ом
200 Ом 10 мОм ±(2%+4 е.м.р.) ±4.0398 Ом 19.56 Ом 20 Ом (10% диапазона) 20.44 Ом
97.96 Ом 100 Ом (50% диапазона) 102.04 Ом
176.36 Ом 180 Ом (90% диапазона) 183.64 Ом
2 кОм 100 мОм ±(2%+4 е.м.р.) ±0.040398 кОм 0.1956 кОм 0.2 кОм (10% диапазона) 0.2044 кОм
0.9796 кОм 1 кОм (50% диапазона) 1.0204 кОм
1.7636 кОм 1.8 кОм (90% диапазона) 1.8364 кОм

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • Омметр
  • Измерительный тестовый кабель (микро-клипсы)
  • Сетевой шнур
  • Эксплуатационный документ

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

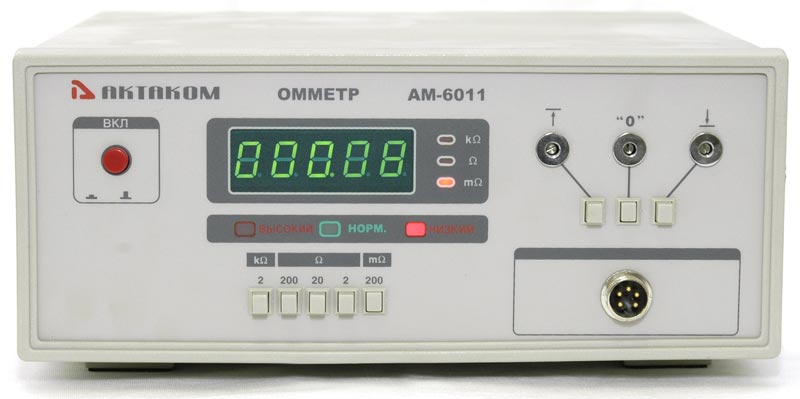

Омметр АМ-6011 - Вид спереди
Омметр АМ-6011 - Вид спереди
Увеличить

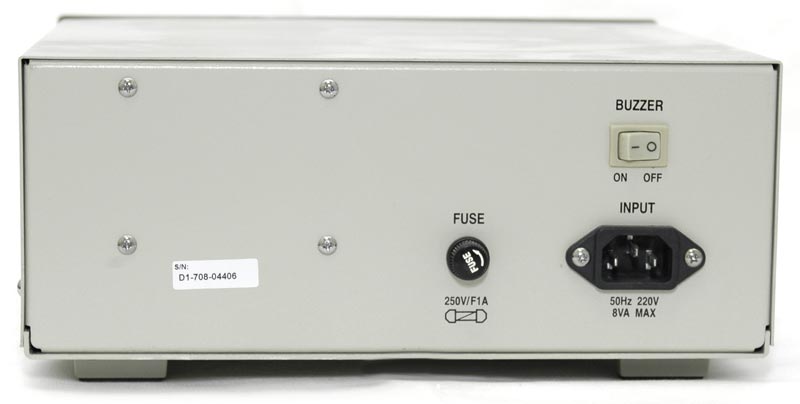

Омметр АМ-6011 - Вид сзади
Омметр АМ-6011 - Вид сзади
Увеличить

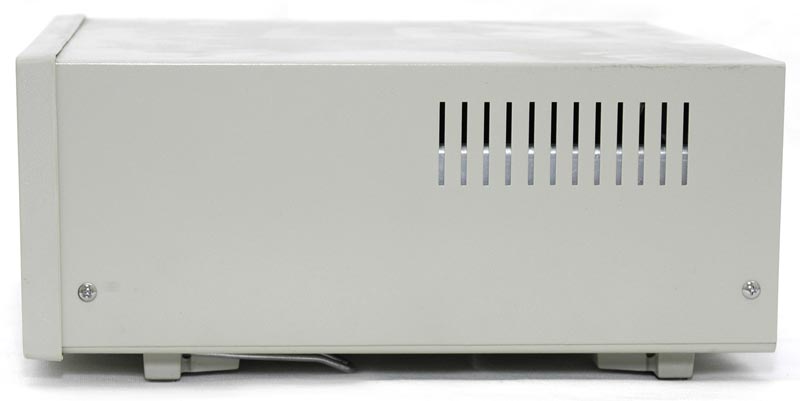

Омметр АМ-6011 - Вид сбоку
Омметр АМ-6011 - Вид сбоку
Увеличить

Вопросы и ответы

  • Как измерить сопротивление с помощью омметра Актаком АМ-6011?
  • Как использовать режим сортировки омметра Актаком АМ-6011?
  • Какие условия эксплуатации предусмотрены для данного омметра?

  • Как измерить сопротивление с помощью омметра Актаком АМ-6011?

    1. Кнопками выбора диапазона выберите нужный диапазон из 5-ти возможных вариантов: 2 кОм | 200 Ом 20 Ом 2 Ом | 200 мОм.
    2. Подключите зажимы к измеряемой цепи.
    3. Результат измерений отобразится на дисплее омметра.

    Наверх

    Как использовать режим сортировки омметра Актаком АМ-6011?

    1. Кнопками выбора диапазона выберите подходящий диапазон в соответствии с сопротивлением резистора, проходящего испытания. При установке пределов сортировки подсоедините резистор к измерительным зажимам или закоротите их.
    2. Для установки верхнего предела нажмите левую кнопку в блоке кнопок переключения режимов установки нуля и пределов измерения, которая соответствует регулятору установки верхнего предела. На дисплее омметра Актаком АМ-6011 отобразится текущее значение верхнего предела сортировки. С помощью отвертки установите регулятором желаемое значение.
    3. Для установки нижнего предела нажмите правую кнопку в блоке кнопок переключения режимов установки нуля и пределов измерения, которая соответствует регулятору установки нижнего предела. На экране отобразится текущее значение нижнего предела сортировки. С помощью отвертки установите регулятором желаемое значение.
    4. Для перехода в режим измерений в режиме сортировки нажмите среднюю кнопку в блоке кнопок переключения режимов установки нуля и пределов измерения, которая соответствует регулятору установки нуля.
    5. Если результат измерений выше, чем верхний предел измерений, загорается светодиодный индикатор HIGH (высокий).
    6. Если результат измерений ниже, чем нижний предел измерений, загорается светодиодный индикатор LOW (низкий).
    7. Если результат измерений попадает в диапазон между верхним и нижним пределами, загорается светодиодный индикатор PASS (норма).

    Примечание: На задней панели омметра Актаком АМ-6011 расположен переключатель звукового сигнала BUZZER. Если данный переключатель находится в положении ON (включен), вместе с индикатором PASS (норма) будет звучать звуковой сигнал. Для отключения звукового сигнала установите переключатель BUZZER в положение OFF.


    Наверх

    Какие условия эксплуатации предусмотрены для данного омметра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор
      • Измерение емкости и сопротивления, температуры, прозвонка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
      • Измерение напряжения, используя гнезда для измерения тока.
      • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.
