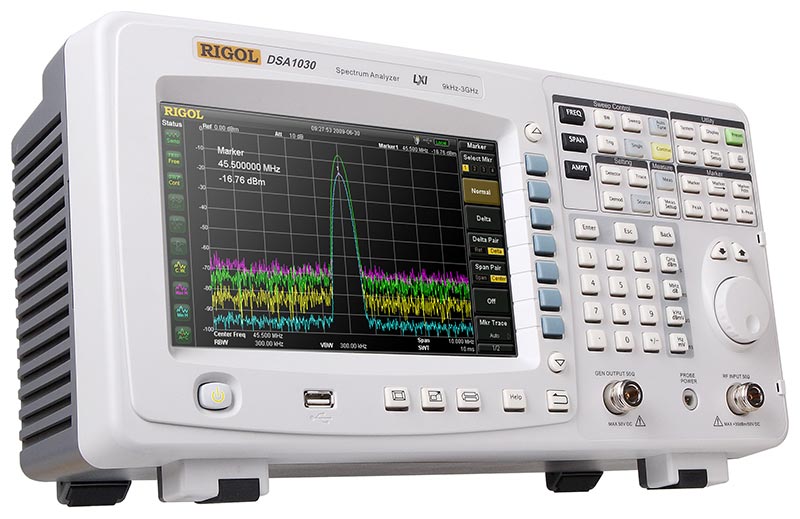

Анализатор спектра с опцией трекинг-генератора DSA1030-TG

Розничная цена (с НДС):
недоступно
На заказ На заказ
Торговая марка: RIGOL
USB Host LAN (Local Area Network)

Снято с производства. Замена: DSA832-TG

Анализатор спектра Rigol DSA1030-TG представляет собой прибор с небольшими размерами и весом, имеющий отличное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA1030-TG имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений, а встроенный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA1030-TG для измерения S-параметров.

Технические характеристики

Характеристики Параметры Значения
ЧАСТОТА Частотный диапазон 9 кГц…3 ГГц
Разрешение 1 Гц
Температурная стабильность источника опорной частоты ± 3х10-6
Изменение погрешности источника опорной частоты ± 3х10-6/год
Погрешность измерения частоты Разрешение маркера:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Полоса обзора Нулевая, 100 Гц…3 ГГц
Погрешность полосы обзора

± полоса обзора / (кол.точек развертки-1)

Плотность фазовых шумов (центр. частот а=500 МГц, RBW ≤1кГц)

<-80 дБн/Гц @ 10 кГц

ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания RBW (-3 дБ)
Полоса пропускания (-6 дБ)

100 Гц… 1 МГц, с шагом 1-3-10
200 Гц, 9 кГц, 120 Гц, 1 МГц ЭМИ фильтры

Избирательность фильтров по уровням (60 дБ/3 дБ)

<5:1

Погрешность установки полосы пропускания ПЧ

<5%

Полоса пропускания видео

1 Гц … 3 МГц, с шагом 1-3-10

АМПЛИТУДА

Диапазон измерения уровня Уровень собственных шумов … +30 дБм (10 МГц...3 ГГц)

Уровень собственных шумов … +21 дБм (1 МГц...10 МГц)

Уровень собственных шумов...+17 дБм (9 кГц...1 МГц)
Максимальный уровень на входе (аттенюатор ≥20 дБ) 50 В постоянная составляющая
+30 дБм (1 Вт) мощность CW RF Power
+40 дБм (10 Вт) макс. опасный уровень

Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=100 Гц, VBW=10 Гц

без предусилителя:
100 кГц…10 МГц:
<-75 дБм-3 x (f/1 МГц) дБ, типично -115 дБм

10 МГц…2.5 ГГц:
<-117 дБм+3 x (f/1 ГГц) дБ, типично -120 дБм

2.5 ГГц…3 ГГц: <-105 дБм

с предусилителем (опция DSA-1030-PA):
100 кГц…1 МГц:
<-93 дБм

1 МГц…10 МГц:
<-93 дБм-3 x (f/1 МГц) дБ, типично -133 дБм

10 МГц… 2.5 ГГц:
<-135 дБм +3 x (f/1 ГГц) дБ, типично -138 дБм

2.5 ГГц…3 ГГц: <-123 дБм

Логарифмическая шкала

1 дБ…200 дБ

Линейная шкала
0 до опорного уровня
Количество точек

601 (нормальный), 751 (полный экран)

Количество графиков
3 + основной
Тип детектора

нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый

Операции над графиками

непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка

Единицы измерения

дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

АЧХ

без предусилителя:
< 1,0 дБ : 100 кГц….3 ГГц

с предусилителем:
< 1,4 дБ : 1 МГц…3 ГГц

Аттенюатор

Предел ослабления:
0…50 дБ, с шагом 1 дБ

Погрешность переключения (центральная частота=50 МГц):
< 0.8 дБ

Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC):
± 0.4 дБ

Установка опорного уровеня

Диапазон:
-100 дБм…+30 дБм с шагом 1 дБ

Разрешение логарифмической шкалы 0,01 дБ , линейной - 5 цифр

Погрешность измерения
(достоверность 95%, с/ш>20 dB, RBW=VBW=1 kHz, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0, 10 МГц<центральная частота<3 ГГц, 20 ºC to 30 ºC)
<1.5 дБ

Гармонические искажения 2-го порядка SHI : +35 дБм
Интермодуляционные искажения 3-го порядка TOI: +7 дБм (центральная частота>30 МГц)
Комбинационные искажения <-60 дБн
Собственные комбинационные помехи <-85 дБм, типично
РАЗВЕРТКА Диапазон 10 мс… 3000 с (нулевой обзор)
20 мкс ….3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц)
ВХОД ВЧ вход

Соединитель N-типа (female) ; 50 Ом;

Другие входы / выходы

Выход источника сигнала
Импеданс 50 Ом
Соединитель типа N (female)

Вход для питания пробника
Напряжение/ток:
+15 В, <10% при 150 mA
-12.6 В, <10% при 150 mA

Вход/выход опорного генератора 10 MГц/ вход внешнего запуска
Соединитель типа BNC (female)
Вход 10 МГц: уровень 0 дБм…10 дБм
Вход 10 МГц: уровень 0 дБм…10 дБм
Уровень запуска: 5 В TTL уровень

USB Host 2.0
USB Device 2.0

VGA
Коннектор VGA, 15-pin mini D-SUB
Разрешение 800 * 600 @ 60Hz

Запуск Источник запуска свободный, видео, внешний

Внешний запуск

5 В TTL уровень

Трекинг-генератор
Диапазон
9 кГц...3 ГГц
Выходной уровень
-20 дБм...0 дБм
ОБЩИЕ ДАННЫЕ Дисплей

Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов

Поддержка принтера

Протокол PictBridge

Удаленное управление

USB TMC
LAN интерфейс 10/100 Base-T, RJ-45
IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2

Демодулятор АМ/ЧМ модуляция
Напряжение питания

Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
Батарейное питание: DC 10 В…18 В
Время бесперебойной работы от батареи - 3часа :

Потребляемая мощность 35 Вт, типично;
60 Вт, масимально
Габаритные размеры 399 x 223 х 159 мм
Масса

6,2 кг (без батарей); 7,4 кг (с батареей)

Внутренняя память данных

Mass Memory Flash Disk (встроенный)
Data Storage Space Flash Disk (встроенный) 1 Гбайт

Рабочая температура

5 ºC …40 ºC

Расширенные измерения (опция DSA-1030-AMK)

  • измерение мощности в основном канале
  • измерение занимаемой полосы
  • соотношение мощностей в смежных каналах
  • измерение мощности во временной области при нулевой полосе пропускания
  • измерение мощности в полосе между двумя максим. точками
  • измерение отношения сигнал/шум измерение гармонических искажений
  • измерение интермодуляционных искажений
  • тестирование в пределах

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • Кабель питания
  • USB кабель
  • Крышка на переднюю панель
  • Краткое руководство по эксплуатации

Дополнительная комплектация

  • адаптер USB-GPIB
  • предусилитель DSA1030-PA
  • комплект аксессуаров DSA Utility Kit
  • опция расширенных измерений DSA1000-AMK
  • крышка для переднюю панель DSA1000-FPCS
  • мост для измерения КСВН VB1020
  • мост для измерения КСВН VB1040
  • комплект для монтажа в стойку DSA1000-RMSA
  • мягкая сумка DSA1000-SCBA
  • зонд ближнего поля RF2
  • программное обеспечение Ultra Spectrum

Дополнительные иллюстрации

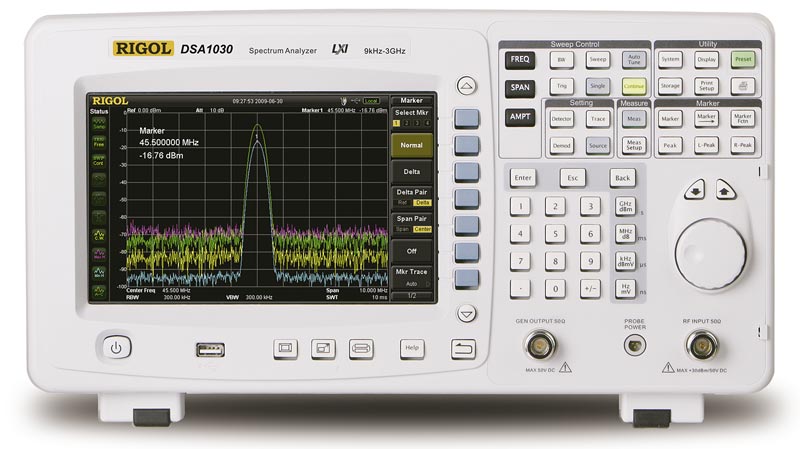

Анализатор спектра с опцией трекинг-генератора DSA1030-TG - вид спереди
Анализатор спектра с опцией трекинг-генератора DSA1030-TG - вид спереди
Увеличить

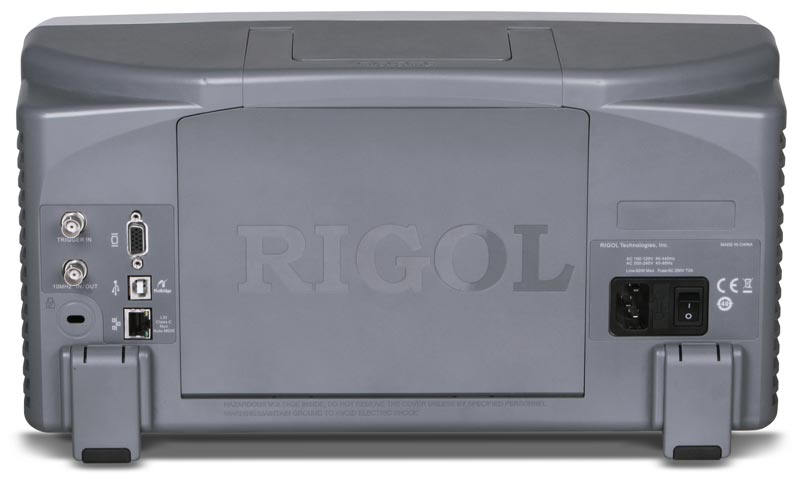

Анализатор спектра с опцией трекинг-генератора DSA1030-TG - вид сзади
Анализатор спектра с опцией трекинг-генератора DSA1030-TG - вид сзади
Увеличить

Измерения с помощью анализатора спектра Rigol

Использование маркеров в анализаторах спектра Rigol

Измерение фазового шума анализаторами спектра Rigol

Измерение слабых сигналов анализаторами спектра Rigol

Операции над графиками в анализаторах спектра Rigol

Функция поиска пиков в анализаторах спектра Rigol

Использование режима с нулевой полосой обзора анализаторов спектра Rigol

Измерение КСВН в антенне анализатором спектра Rigol

Проверка фильтра анализатором спектра Rigol с трекинг-генератором

Тестирование на электромагнитную совместимость

Создание и демодуляция сигналов FM audio

Статьи, публикации

  • Современные анализаторы спектра Rigol
    В 2013-2014 годах в журнале "Контрольно-измерительные приборы и системы" был опубликован целый цикл статей, посвященный измерительным приборам компании RIGOL Technologies, Inc. В обзорных статьях были подробно рассмотрены новые модели цифровых осциллографов, универсальных генераторов сигналов и программируемых источников питания с графическим интерфейсом. Однако ассортимент продукции, предлагаемый RIGOL Technologies, Inc. гораздо шире и даже в тех группах, о которых было написано в наших статьях, уже произошли значительные изменения. Еще одним направлением измерительной техники Rigol являются анализаторы спектра…

Вопросы и ответы

  • Как активировать опции для приборов Rigol?
  • Какие условия эксплуатации предусмотрены для данного анализатора спектра?

  • Как активировать опции для приборов Rigol?

    Активировать опции для приборов Rigol можно двумя способами:

    Способ 1.
    1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
    2. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
    3. Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
    4. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
    5. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
    6. В графу Verification code вводите код верификации, что прописан справа от данной графы.

    7. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".

      Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!



      На одном USB-накопителе может быть только один файл ".lic"!
    8. Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
    9. Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
    10. Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
    11. После активации опций прибор рекомендуется перезапустить заново.
    Внимание!
    Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.

    Способ 2
    1. Выполняете пп.1-6. способа 1
    2. Сохраняете полученный сгенерированный код
    3. Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
    4. Соединяете ПК и прибор кабелем USB
    5. Находите в ПО свой прибор (например MSO7054)


    6. Вызываете панель управления SCPI командами


    7. В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
      Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код

    8. Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
    9. После активации опций прибор рекомендуется перезапустить заново

    Наверх

    Какие условия эксплуатации предусмотрены для данного анализатора спектра?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 90% при температуре 25 °С.
    3. Атмосферное давление от 495 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается замыкать накоротко выходные или входные разъёмы прибора.
      • Во избежание повреждения прибора запрещается подавать сигнал на выходные разъемы прибора.
      • Не допускается подача внешнего сигнала с неправильной полярностью.
      • Во избежание повреждения прибора для сигнала, подаваемого на ВЧ вход, постоянная составляющая напряжения и максимальная мощность не должны превышать значений, указанных в разделе "Технические характеристики" эксплуатационного документа.
      • Не подавайте внешний сигнал, превышающий допустимое значение, на входные разъёмы синхронизации, тактирования.
      • Не допускается подключение к разъёмам прибора емкостной или индуктивной нагрузки.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.
