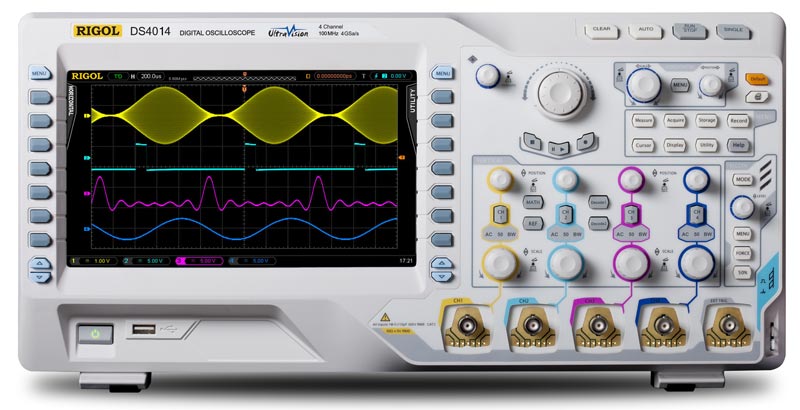

Цифровой осциллограф DS4014

Розничная цена (с НДС):
недоступно
На заказ На заказ
Поверка DS4014: 6 420,00 руб.
Срок поверки: 30 рабочих дней
Заказать поверку/калибровку
Торговая марка: RIGOL
Прибор внесён в Государственный реестр средств измерений Госреестр:
54988-13
USB Host LAN (Local Area Network)

Снято с производства. Замена: DS7014, MSO5104 Rigol

Цифровой осциллограф Rigol DS4014 является оптимальным средством для проведения НИОКР, поскольку сочетает в себе исключительные технические характеристики, широкие возможности по анализу сигналов и инновационные технологии.

Оригинальная инновационная технология UltraVision, разработанная компанией Rigol, сочетает в себе удобную навигацию по захваченному сигналу, большую длину записи осциллограммы (до 140 миллионов точек), превосходную скорость захвата осциллограмм (до 110 тысяч осциллограмм в секунду). В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Использование этой технологии в цифровом осциллографе Rigol DS4014 делает его удобным инструментом для разработки и диагностики цифровых и аналоговых устройств.

Цифровой осциллограф DS4014 имеет возможность запуска по сигналам шин I²C, RS-232, SPI, CAN, USB. Кроме того, цифровому осциллографу Rigol DS4014 может быть добавлена возможность декодирования сигналов последовательных шин.

Технические характеристики

Характеристика Значение
Полоса пропускания 100 MГц
Количество каналов 4 + внешний запуск
Регистрация Режим Обычный
Пиковый детектор (250 пс - один канал, 500 пс - два канала)
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Макс. дискретизация (реальное время)
4 Гвыб/сек (2 Гвыб/сек - 2 канала)
Режим высокого разрешения 12 бит (на развертках ≥5 мкс/дел при 4 Гвыб/сек или ≥10 мкс/дел при 2 Гвыб/сек)
Вход Связь по входу открытый, закрытый, земля
Входной импеданс
1 MΩ±1% || 14 пФ ±3 пФ или 50 Ом±1,5%
Учет ослабления пробников
0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение (1 МОм)
300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания
20 МГц, полный диапазон
Параметры
горизонтальной системы
Скорость захвата осциллограмм
110000 осц./сек
Интерполяция
(sin x)/x
Глубина записи 140 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал
70 М точек (выбор 7М; 0,7 М; 70 К; 7 К) два канала

Коэффициент развертки
5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы ±4 ppm
Максимальная задержка Пред-запуск: ≥ 1 ширины экрана
Пост-запуск: 1 с....1000 с
Режимы
Y-T, X-Y, самописец, задержка
Параметры вертикальной системы Вертикальное разрешение
8 бит
Вертикальное отклонение 1 мВ/дел ~ 5 В/дел на импедансе 1 МОм
1 мВ/дел ~ 1 В/дел на импедансе 50 Ом
Диапазон смещения на импедансе 50 Ом
±1,2 В (1 мВ/дел ~ 124 мВ/дел)
±12 В (126 мВ/дел ~ 1 В/дел)
на импедансе 1 МОм
±2 В (1 мВ/дел ~ 225 мВ/дел)
±40 В (230 мВ/дел ~ 1 В/дел)
Полоса пропускания для аналогового периодического сигнала (-3 дБ)
DC ~ 100 МГц
Полоса пропускания для однократного сигнала DC ~ 100 МГц
Низкочастотный предел ≤5 Гц ( на входе BNC)
Время нарастания ≤3,5 нс (типичное)
Погрешность коэф.усиления ±2% полной шкалы
Погрешность смещения
0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел
0,1 дел ±2 мВ ±1,5% смещения на развертке 2 мВ/дел~195 мВ/дел
Изоляция между каналами
≥40 дБ
Измерения Курсорные
ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
Отображение
5 измерений одновременно
Статистика
Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер
встроенный, 6 разрядов
Математические операции A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
FFT окна
прямоугольник, Hanning, Blackman, Hamming
Логические операции
AND, OR, NOT, XOR
Математические функции
Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование
Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция)

Система запуска

Характеристики Значене
Диапазон уровня запуска Внутренний ±6 делений от центра экрана
EXT ±0,8 В
Режим запуска
Авто, обычный, одиночный
Фильтрация Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
Блокировка уровня запуска 100 нс ~ 10 с
Запуск по фронту
нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 4 нс ~ 4 с
Запуск по ранту
условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
диапазон установок 4 нс ~ 4 с
Запуск по скорости нарастания
Условие запуска
положительная скорость: >, <, внутри диапазона
отрицательная счкорость: >, <, внутри диапазона
Ширина окна (время) 10 нс ~ 1 с
Запуск по N фронту
Тип фронта нарастающий, спадающий
Время 40 нс ~ 1 с
Номер фронта 1 ~ 65535
Запуск по видеосигналу
Cистема NTSC, PAL и SECAM
Cтандарт 480P, 576P, 720P, 1080P, 1080i HDTV
Запуск по шаблону
Установка шаблона
H, L, X, нарастающий фронт, спадающий фронт
RS-232/UART запуск
Полярность нормальная, инвертированная
Условие запуска Start, Error, Check Error, Data
Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская
Разрядность 5 бит, 6 бит, 7 бит, 8 бит
I²C запуск
Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D
Разрядность адреса 7 бит, 8 бит, 10 бит
Диапазон 0 ~ 127, 0 ~ 255, 0 ~ 1023
Длина 1 ~ 5 байт


SPI запуск
Условие CS, TimeOut
Значение удержания 100 нс ~ 1 нс
Разрядность 4 бит ~ 32 бит
Установка H, L, X
CAN запуск Тип сигнала Rx, Tx, CAN_H, CAN_L, Differential
Условие запуска SOF, EOF, Frame Type, Frame Error
Скорость 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
Точки выбора от 5% до 95%
Тип окна Data, Remote, Error, OverLoad
Тип ошибки Bit Fill, Answer Error, Check Error, Format Error, Random Error
FlexRay запуск Скорость 2,5 Мб/с; 5 Мб/с; 10 Мб/с

Условие запуска окно, символ, ошибка, TSS
USB запуск Скорость сигнала низкая, полная
Условие запуска SOP, EOP, RC, Suspend, ExitSuspend

Основные технические характеристики

Дисплей

Тип дисплея диагональ 9” (229 мм) , ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов 160 000 цветов
Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Отображение
точки, вектора

Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 3 Вп-п
Частота (типичное) Меандр 1 кГц

Интерфейс

Стандартный
2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output

Питание

Напряжение 100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц
100 ~ 240 Вэфф. AC, 50/60 Гц
Потребляемая мощность <120 Вт
предохранитель 3 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры 440 мм × 218 мм × 130,0 мм (Ш*В*Г)
Вес Около 4,8 кг (7,1 кг с упаковкой)

Стандартная комплектация

  • осциллограф цифровой
  • осциллографические щупы: пассивные пробники 500 МГц RP3500A– 4 шт
  • сетевой кабель
  • крышка на переднюю панель
  • USB кабель для подключения к ПК
  • краткое руководство по эксплуатации

Дополнительная комплектация

Дополнительные иллюстрации

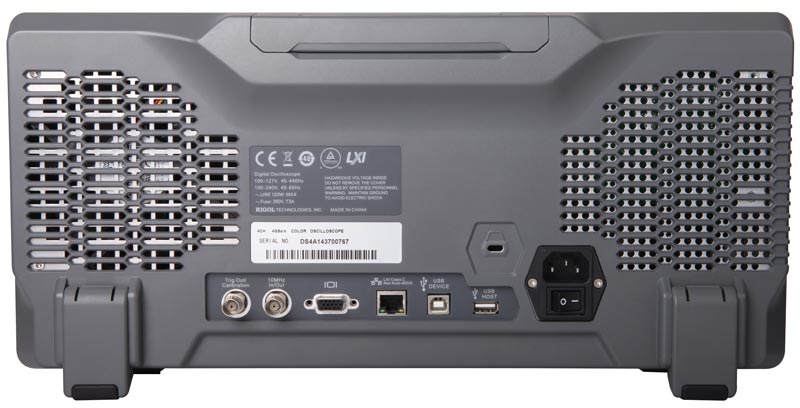

Цифровой осциллограф DS4014 - вид сзади
Цифровой осциллограф DS4014 - вид сзади
Увеличить

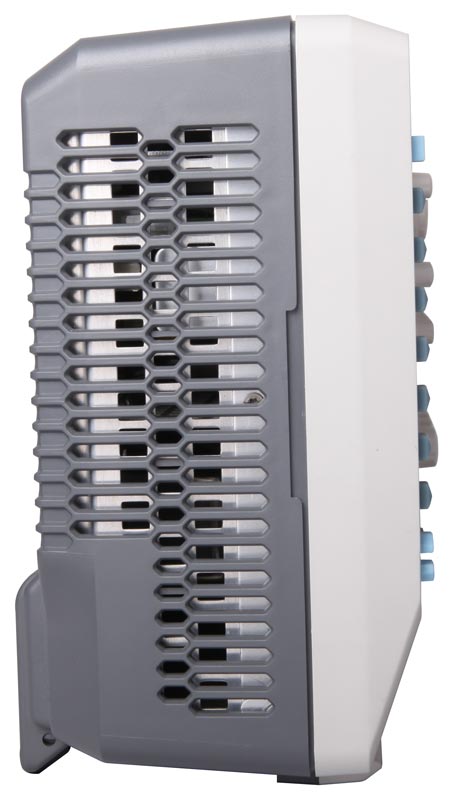

Цифровой осциллограф DS4014 - вид сбоку
Цифровой осциллограф DS4014 - вид сбоку
Увеличить

Запуск по истечении времени в осциллографах Rigol

Запуск по длительности события в осциллографах Rigol

Запуск по скорости нарастания в осциллографах Rigol

Математические операции в осциллографах Rigol

Использование пикового детектора в осциллографах Rigol

Использование покадрового регистратора в осциллографах Rigol

Декодирование сигналов шины I2C в осциллографах Rigol

Быстрое преобразование Фурье (FFT) в осциллографах Rigol

Запуск по окну в осциллографах Rigol

Запуск по N фронту в осциллографах Rigol

Преимущества "глубокой" памяти осциллографов Rigol

Запуск по ранту в осциллографах Rigol

Запись осциллограмм в осциллографах Rigol

Декодирование сигналов интерфейса RS-232 в осциллографах Rigol

Декодирование сигналов шины CAN в осциллографах Rigol

Запуск по видеосигналу в осциллографах Rigol

Тестирование "годен / негоден" с помощью осциллографов Rigol

Использование осциллографов Rigol для поиска аномалий в сигналах

Запуск по импульсу в осциллографах Rigol

Цифровые осциллографы Rigol серии DS4000

Статьи, публикации

  • Современные осциллографы RIGOL
    В журнале КИПиС 2013 № 6 была опубликована статья «Обзор цифровых осциллографов RIGOL серии DS1000Z», открывшая целый цикл обзоров, в которых был рассмотрен практически полный ассортимент измерительного оборудования, выпускаемого компанией RIGOL Technologies, Inc. В журнале КИПиС за прошедшее время были опубликованы обзоры, посвященные цифровым генераторам серии DG1000Z, радиочастотным и векторным генераторам, источникам питания, анализаторам спектра и многоканальной измерительной системе М300. Как же изменился модельный ряд цифровых осциллографов RIGOL за прошедшие три года? Какими сериями и моделями он представлен в настоящее время? Ответам на эти вопросы посвящен данный обзор.
  • Покадровый регистратор сигналов в осциллографах RIGOL
    Начиная с декабря 2013 года в журнале КИПиС постоянно публикуются обзоры и новинки, посвященные продукции одного из ведущих производителей измерительного оборудования в мире — компании RIGOL Technologies, Inc. За последнее время количество пользователей и почитателей измерительных приборов Rigol неуклонно и стремительно росло и у них постоянно возникают вопросы о возможностях того или иного режима измерительного прибора. Данная статья позволяет разобраться с работой одного из таких режимов — покадрового регистратора. Данный режим реализован в том или ином виде во всех сериях цифровых осциллографов Rigol, где применяется инновационная технология UltraVision…
  • Дискретизация в цифровом осциллографе
    Мы продолжаем цикл статей об основных принципах выбора цифрового осциллографа для ваших задач. В этой статье мы уделим внимание главным характеристикам цифрового осциллографа – режиму, разрядности и частоте дискретизации, и как это влияет на результаты измерений.

Вопросы и ответы

  • Как активировать опции для приборов Rigol?
  • Как быстро изменить числовые значения, например, временных параметров от наносекунд до секунд, в цифровых осциллографах Rigol?
  • Какие условия эксплуатации предусмотрены для данного осциллографа?
  • Почему при записи сигнала регистратором осциллографа DS2072A (и других) записывается и доступно к воспроизведению только 7 кадров вместо заявленных 65000 кадров?
  • При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?

  • Как активировать опции для приборов Rigol?

    Активировать опции для приборов Rigol можно двумя способами:

    Способ 1.
    1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
    2. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
    3. Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
    4. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
    5. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
    6. В графу Verification code вводите код верификации, что прописан справа от данной графы.

    7. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".

      Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!



      На одном USB-накопителе может быть только один файл ".lic"!
    8. Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
    9. Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
    10. Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
    11. После активации опций прибор рекомендуется перезапустить заново.
    Внимание!
    Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.

    Способ 2
    1. Выполняете пп.1-6. способа 1
    2. Сохраняете полученный сгенерированный код
    3. Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
    4. Соединяете ПК и прибор кабелем USB
    5. Находите в ПО свой прибор (например MSO7054)


    6. Вызываете панель управления SCPI командами


    7. В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
      Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код

    8. Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
    9. После активации опций прибор рекомендуется перезапустить заново

    Наверх

    Как быстро изменить числовые значения, например, временных параметров от наносекунд до секунд, в цифровых осциллографах Rigol?

    "Здравствуйте. Работаю с осциллографом Rigol DS2072A. Есть вопрос по установке параметров синхронизации "Запуск по N фронту". В технических параметрах осциллографа написано, что время задержки выбирается от 4 с до 16 нс. Изменение этого времени производится вращением регулятора, расположенного около экрана. И чтобы перейти со значения 100 нс, скажем на значение 500мс, нужно будет крутить его его очень долго. Нужно преодолеть несколько порядков значений. Есть ли способ ввести нужное значение более быстро. Аналогичная ситуация и с другими регулировками, где нужно переходит с наносекунд на доли секунды…."

    Действительно точное изменение времени задержки, да и других аналогичных параметров, производится многофункциональным регулятором, расположенным справа от экрана



    Однако для всех осциллографов Rigol, имеющих технологию UltraVision, а именно для серий MSO/DS2000A, MSO/DS4000, DS4000E, DS6000 на передней панели имеется еще один - навигационный регулятор.



    Он также многофункциональный и одной из его функцией является быстрая настройка или выбор числовых параметров из большого диапазона. Вращение по часовой стрелке увеличивает цифровое значение параметра, а против часовой стрелки - уменьшает. Вращением внешней части этого регулятора производит грубое, т.е. быстрое изменение значений в широком диапазоне, а внутренней ручки регулятора - более точное изменение параметра.
    Наверх

    Какие условия эксплуатации предусмотрены для данного осциллографа?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
      • Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
      • Используйте подходящую защиту от превышения напряжения.
      • Применяйте пробники, специфицированные только для данного типа прибора.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
      • Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабелей нельзя путать входные разъемы с выходными.
      • Разрешается использование предохранителей специфицируемых только для данного продукта.
      • Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
      • Используйте только специфицированные для данного прибора батареи.
      • Замена батареи питания производится только при отключенном приборе.
      • Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Почему при записи сигнала регистратором осциллографа DS2072A (и других) записывается и доступно к воспроизведению только 7 кадров вместо заявленных 65000 кадров?

    В цифровых осциллографах Rigol, используемых технологию Ultravision, т.е. в сериях DS/MSO1000Z, DS/MSO2000, DS/MSO4000, DS6000 в режиме записи сигнала регистратором максимальное количество записываемых кадров зависит от выбранной глубины записи. Для серии DS2000A при глубине записи 14 миллионов точек максимальное значение кадров действительно 7. Для того что бы записать регистратором 65000 кадров надо установить глубину записи в статус "Авто".
    Наверх

    При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?

    На самом деле никакой проблемы нет.

    Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала.

    Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s).

    Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс).

    Нормальное отображение при развертке 10 мс/дел:

    Искажение формы того же сигнала на развертке 10 с/дел:

    На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.

    Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране.

    Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.



    Наверх


    Назад в раздел
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
