Тестирование на измерение крутизны характеристики МОП-транзисторов



Задача:

Одной из наиболее важных характеристик определяющих быстродействаие МОП-транзистора является крутизна характеристики. Как измерить крутизну характеристики МОП-транзистора? Как автоматизировать данный процесс?

Решение:

Крутизна характеристики МОП-транзисторов обычно измеряется на конкретной частоте (например, 1КГц). Такой тест моделируется с использованием небольших приращений DC значений. Например, предположим, что мы генерируем 2 напряжения затвор-исток с небольшой разницей друг относительно друга: Vзи1 и Vзи2 и измеряем два соответствующих значения тока стока Iс1 и Iс2. Крутизна характеристики МОП-транзистора gпп может быть вычислена, как :

gпп= Iс /Vзи , где Iс = Iс2 - Iс1 и Vзи = Vзи2 - Vзи1


2 графика включающих крутизну характеристики прямой передачи gпп проиллюстрированы на рис.1 и рис.2

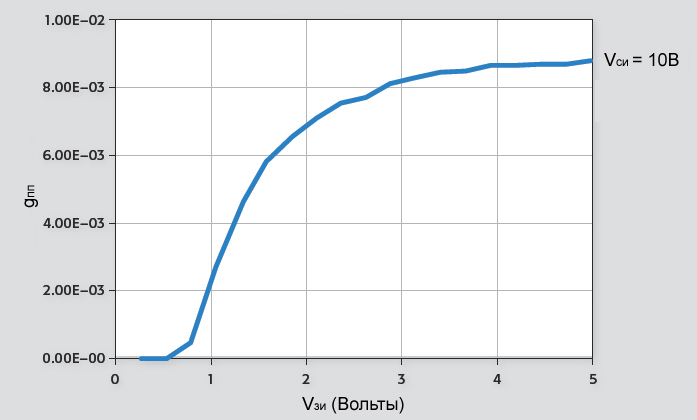

Рис.1 Результат по 10 операциям. Крутизна характеристики МОП-транзистора gпп относительно напряжения затвор-исток Vзи

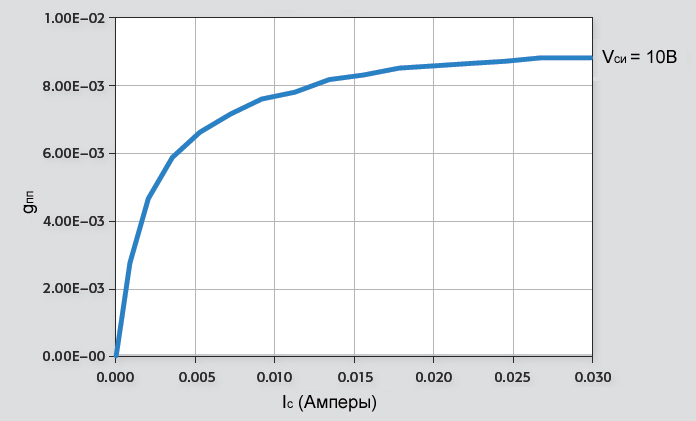

Рис.2 Результат по 10 операциям. Крутизна характеристики МОП-транзистора gпп относительно тока стока Iс


Схема построения измерительного стенда для тестирования крутизны характеристики МОП-транзисторов приведена на рис.3 . Для тестирования применяются 2-х канальный источник-измеритель серии Keithley 2600A.


Рис.3 Измерительный стенд для измерения крутизны характеристики МОП-транзистора



Канал B источника-измерителя генерирует напряжение затвор-исток Vзи. Канал А источника-измерителя генерирует напряжение сток-исток Vси и одновременно измеряет ток стока Iс. Крутизна характеристики МОП транзисторов gпп программно вычисляется как отношение приращения ток стока Iс к приращению напряжения затвор-исток Vзи

Программирование источника-измерителя осуществляется через программное обеспечение Test Script Builder или TSP Express Software.

Более подробную информацию, в том числе и примеры программ-скриптов, Вы можете получить обратившись к нам и заказав диск DISK TEST SEMICONDUCTOR.
