Анализ переключательной характеристики IGBT (биполярного транзистора с изолированным затвором)





Задача:Измерение переходных характеристик (включение и выключение) транзисторов IGBT в интегральных схемах управления тяговыми двигателями,  моторами в системах безопасности автомобилей, а также в др. промышленных применениях.

Сложность задачи:

Биполярные транзисторы с изолированным затвором  - это гибрид полевого и биполярного транзистора, имеющие очень широкое распространение в схемах приводов электромоторов, импульсных источников питания и системах индукционного нагрева. В отличие от биполярного транзистора в IGBT  управление током нагрузки осуществляется подачей напряжения на его затвор, при этом типичное входное напряжение, обеспечивающее режим полного насыщения в канале и минимальное сопротивление для тока нагрузки составляет 15 В, тогда как большая часть генераторов импульсных сигналов позволяют выдавать импульсы амплитудой только до 10В.

Решение:

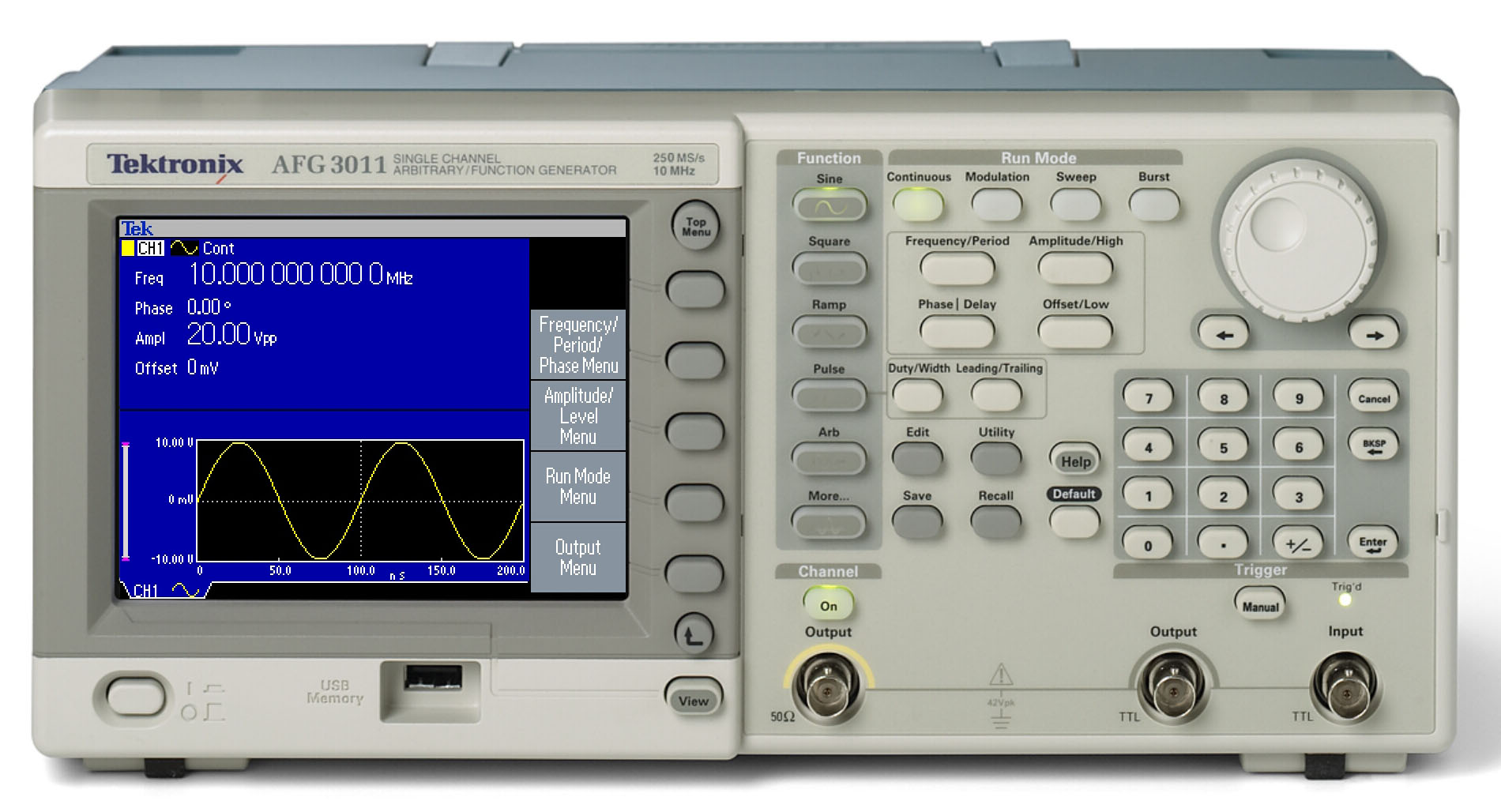

  Задача решается с помощью универсального генератора сигналов AFG3011,

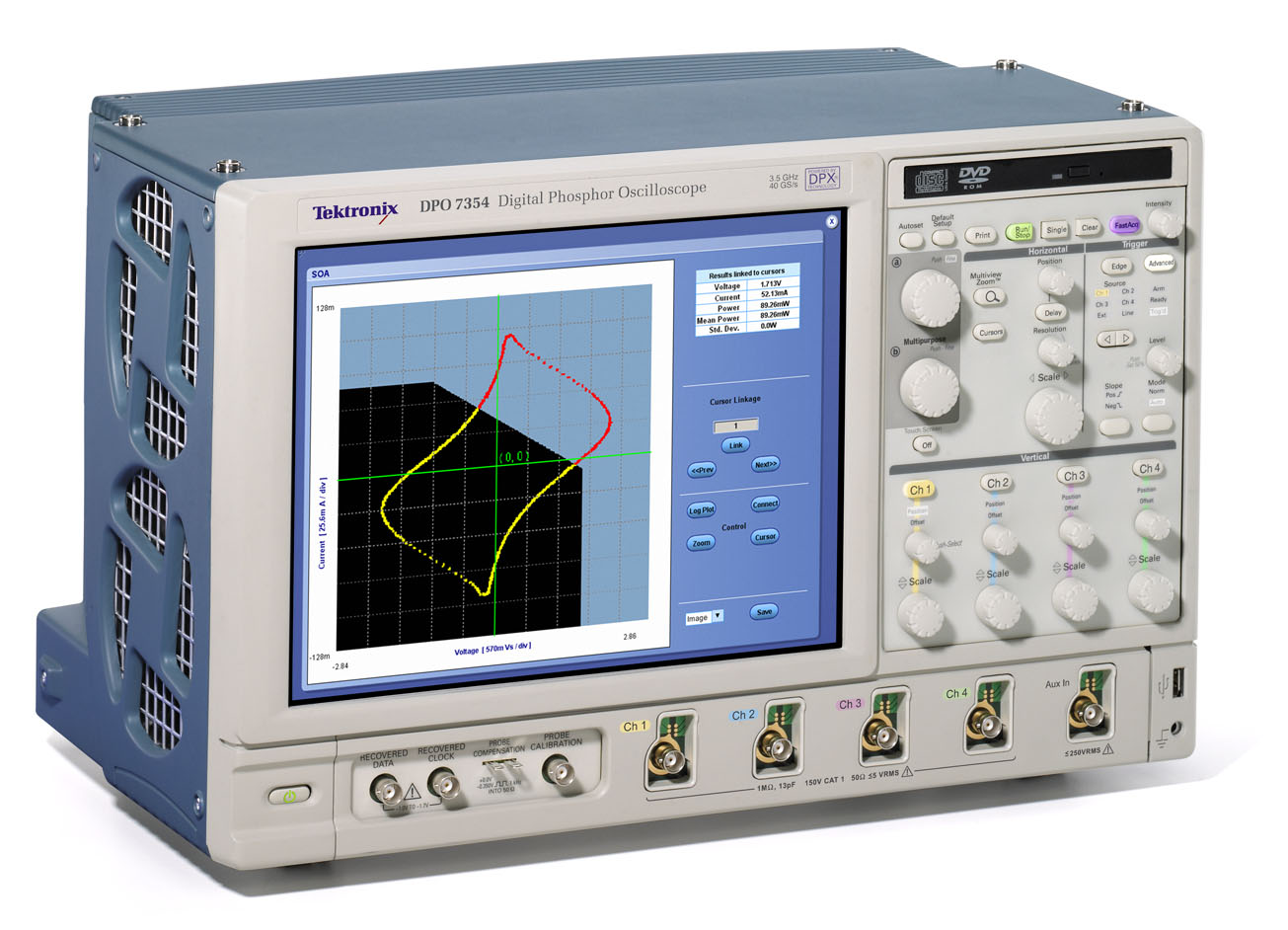

создающего контролируемое тестовое импульсное воздействие напряжением до 20 В (пик-пик) на затвор IGBT и цифрового осциллографа серии DPO7000,

регистрирующего эпюру выходного отклика  в коллекторной цепи прибора

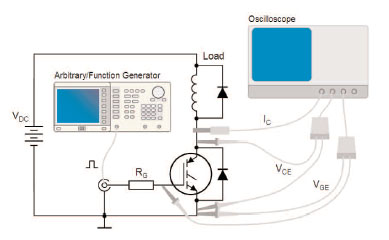

Рис.1 Схема измерения

Использование универсального генератора сигналов AFG3011 позволяет легко и удобно контролировать также и скорость нарастания/спада тестового импульса, его длительность, частоту повторения и синхронизировать его с внешними устройствами.

Т.к. напряжение между коллектором и эммитером IGBT имеет очень большой динамический диапазон при индуктивной нагрузке, для его измерений требуется использование высоковольтного дифференциального пробника (например, TDP0500 или P5205). Напряжение «затвор – эммитер» может быть измерено с помощью пассивного пробника P6139A, а ток коллекторной цепи – с помощью бесконтактного токового пробника (например, TCP0300).

Типичные переключательные характеристики IGBT на индуктивной нагрузке показаны на рисунке ниже.

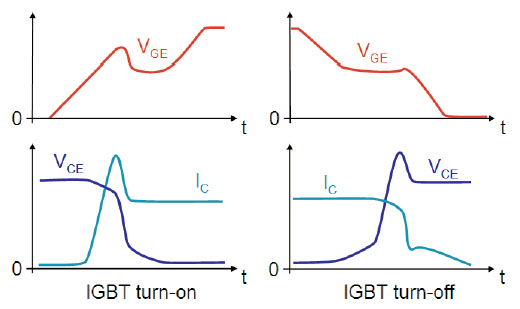

Рис.2 Переключаемые характеристики IGBT транзисторов

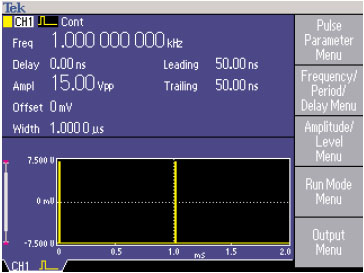

Из них можно определить энергию переключения, потери мощности в статическом и динамическом режиме, определить - находится ли схема управления транзистором в оптимальном режиме работы и оптимизировать параметры управляющего тестового импульса меняя его значения прямо с панели AFG3011.
