Логические анализаторы Tektronix серии TLA6400 - в ГосРеестре средств измерений РФ

19.08.2013

Компания Tektronix, Inc., мировой лидер в производстве измерительной техники, объявила о получении свидетельств об утверждении типа средств измерений на четыре модели анализаторов цифровых сигналов серии TLA6400

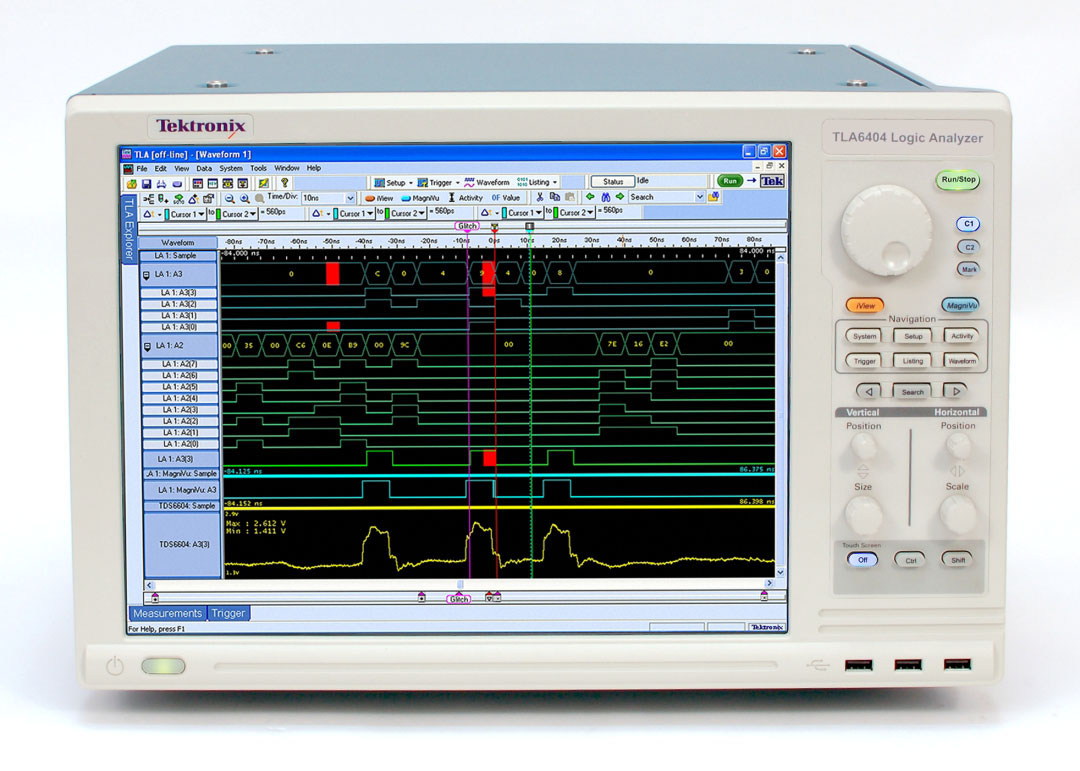

Логические анализаторы (анализаторы цифровых сигналов) Tektronix серии TLA6400 обладают необходимой производительностью для отладки, проверки и оптимизации цифровых систем. Кроме того, серия TLA6400 предлагает исчерпывающий набор средств контроля целостности сигналов, что позволяет быстро регистрировать, локализовать и устранять редко возникающие и трудно обнаружимые проблемы. Вместе с широкой поддержкой современных приложений, данные приборы идеально соответствуют всем требованиям отладки современных цифровых устройств.


Модельный ряд логических анализаторов Tektronix TLA6400 представлен четырьмя моделями: TLA6401 (34 канала), TLA6402 (68 каналов), TLA6403 (102 канала), TLA6404 (136 каналов) и длиною записи до 64 Мб.

ПараметрTLA6401TLA6402TLA6403TLA6404
Число каналов3468102136
Частота дискретизации в скоростном
режиме временных диаграмм
25 ГГц (40 пс) при длине записи 128 Кб
Максимальная частота дискретизации в режиме временных диаграмм (половина/полный канал)3,2 ГГц / 1,6 ГГц
Максимальная тактовая частота в режиме состояний333 МГц (стандарт)
667 МГц (с опцией 1T)
Максимальная скорость передачи данных в режиме состояний667 Мб/с (стандарт)
1333 Мб/с (с опцией 1T)
Максимальная длина записи2 Мб (стандарт)
4 Мб с опцией 1S
8 Мб с опцией 2S
16 Мб с опцией 3S
32 Мб с опцией 4S
64 Мб с опцией 5S
Аналоговый мультиплексор4 фиксированных канала (стандарт)
Любой сигнал (выбранный пользователем) можно направить на 4 аналоговых выхода с разъёмами типа BNC (опция AM)

Логические анализаторы серии TLA6400 позволяют эффективно проверять и отлаживать цифровые устройства. В этих моделях реализовано:
  • Патентованная технология захвата MagniVu с разрешением 40 пс и частотой дискретизации 25 ГГц позволяет точно измерять временные соотношения. Единая, интегрированная архитектура системы дискретизации серии TLA6400 устраняет проблемы временных сдвигов, присущие другим архитектурам логических анализаторов.
  • Регистрация сигналов на шинах с тактовой частотой до 667 МГц и скоростью передачи данных до 1333 Мвыб/с.
  • Возможность приобрести прибор с теми функциями, которые нужны сейчас, и расширять функциональность по мере необходимости.
  • Быстрая локализация событий за счёт простой настройки системы запуска.
  • Простота определения параметров за счёт всеобъёмлющих измерений, выполняемых перетаскиванием мышью, таких как измерения частоты, периода, длительности импульсов, скважности и подсчёта фронтов.
  • Просмотр данных в разных коррелированных по времени форматах, включая осциллограммы, листинги, графики, дизассемблирование, исходный код и сравнение.

Логические анализаторы Tektronix серии TLA6400 имеют исчерпывающий набор средств, позволяющий быстро выявлять, локализовать и устранять проблемы целостности сигналов в сложных цифровых системах. Среди них:
  • Запуск по глитчам – позволяет осуществлять запуск от потенциальных нарушений целостности сигнала. В анализаторах серии TLA6400 возможен не только запуск по повреждениям сигнала, но и выделение красным цветом потенциальных мест возникновения проблемы, что упрощает поиск сигналов, требующих дальнейшего изучения.
  • Capture – эксклюзивная функция компании Tektronix, которая позволяет перенаправить подозрительный сигнал на аналоговый выход TLA6400. Данная функция позволяет анализировать аналоговую форму сигнала без необходимости переподключения пробника.
  • View – коррелированное по времени представление сигнала на логическом анализаторе и осциллографе, позволяющее отслеживать проблемы целостности одновременно в цифровой и аналоговой областях.

Логические анализаторы Tektronix серии TLA6400 могут применяться в различных измерительных задачах, в т.ч.: при проверке и отладке цифровых схем;  мониторинге, измерении и оптимизации параметров цифровых схем;  интеграции, отладке и проверке встраиваемого программного обеспечения.

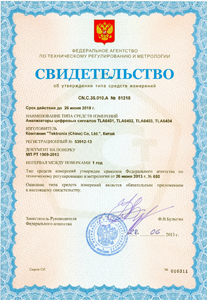

Срок действия свидетельств об утверждении типа средств измерений на анализаторы цифровых сигналов TLA6401, TLA6402, TLA6403, TLA6404 до 26 июня 2018 года.

Анализаторы цифровых сигналов Tektronix серии TLA6400 зарегистрированы в Государственном Реестре средств измерений за №53912-13.

Приобрести логические анализаторы (анализаторы цифровых сигналов) Tektronix серии TLA6400 , а также получить необходимую консультацию можно у официального дистрибьютора компании Tektronix на территории РФ - ЗАО НПП Эликс.

Ждем Ваших заказов!
