03.09.2013

Уважаемые клиенты!

На нашем сайте расширился раздел посвященный системам измерения параметров полупроводников. Наряду с системой измерения Keithley 4200, которая уже подробно представлена на нашем сайте (Обновленное описание системы измерения параметров полупроводников Keithley 4200 на нашем сайте) в данном разделе появилась группа "Системы измерения параметров полупроводников Iwatsu".

Эликс представляет новые системы измерения параметров полупроводников: мощные высоковольтные и сильноточные характериографы японской корпорации Iwatsu!!!

Характериографы Iwatsu представляют уникальную возможность проводить измерения и выполнять построение ВАХ на напряжениях до 10000 В и токах до 8000 А. Новые характериографы представлены тремя сериями: CS-3000 (3 модели), CS-5000 (3 модели), CS-10000 (2 модели) которые различаются функциональностью, мощностью и максимальными режимами работы.


Модель

CS-3100 / CS-5100 CS-3200 / CS-5200 CS-3300 / CS-5300 CS-10400 CS-10800

Высоковольтный режим 1

Макс. напряжение
CS-3000, CS-10000: 3000 В / 2500 В (AC)
CS-5000: 5000 В / 2500 В (AC)

Макс. ток
15 А
Макс.мощность
390 Вт
Высоковольтный режим 2
Макс. напряжение ---
---
---
10000 В
Макс. ток ---
---
---
400 мА
Макс.мощность ---
---
---
4 кВт
Сильноточный режим
(импульс)
Макс. ток ---
400 А
1000 А
4000 А
8000 А
Макс. напряжение ---
40 В
40 В
60 В
60 В
Макс.мощность ---
4 кВт
10 кВт
60 кВт
64 кВт

Следует отметить, что оснастка для подключения к тестируемым устройствам поставляется в стандартной комплектации

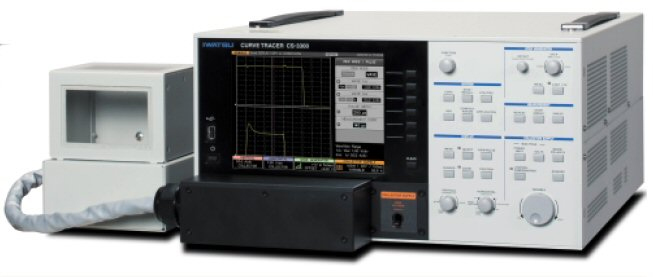

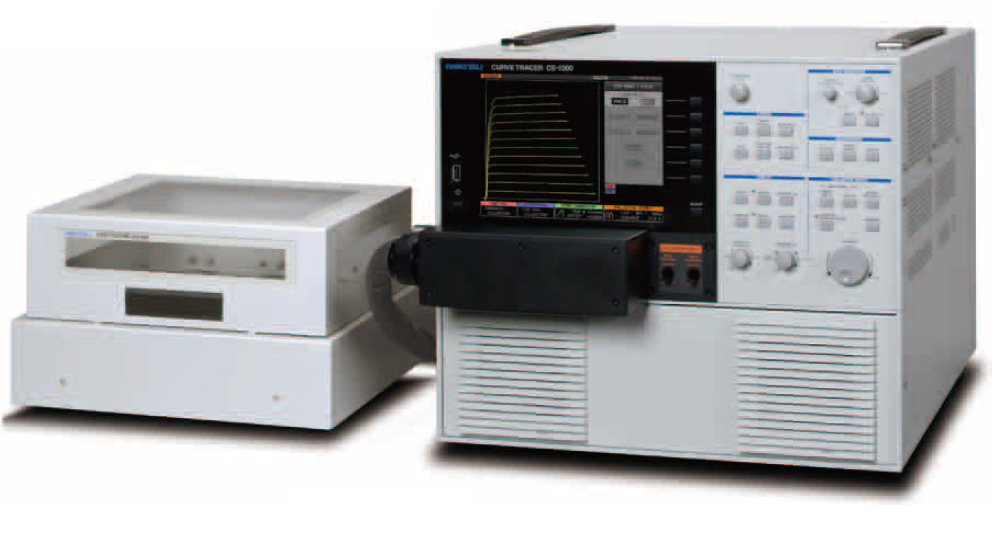

CS-3100/CS-5100 CS-3200/CS-3300/CS-5200/CS-5300

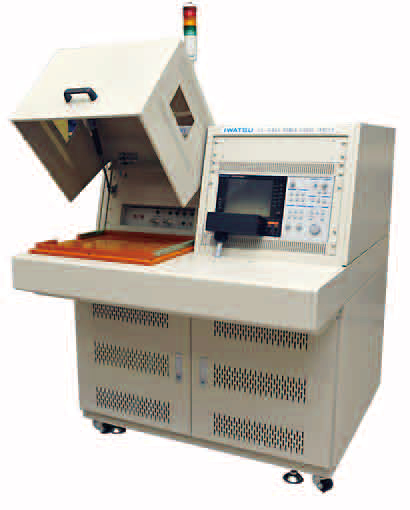

CS-10400/CS-10800


Какие основные возможности следует выделить у характериографов Iwatsu?


Четыре рабочих режима измерения

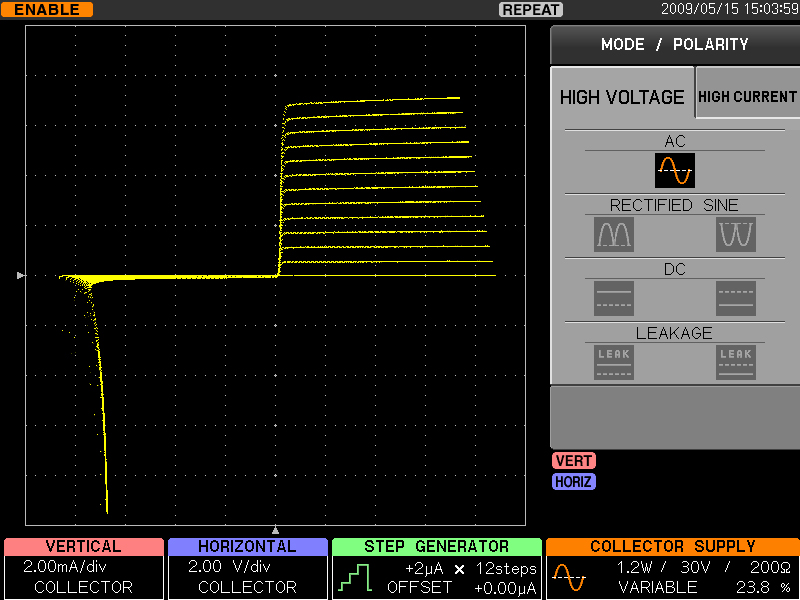

Тестирование на переменном токе (AC)

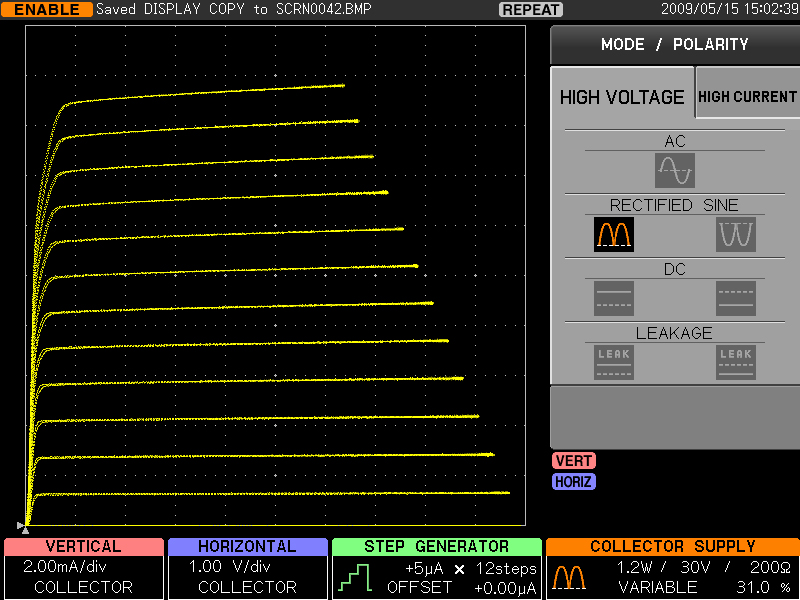

Тестирование в режиме выпрямленного синуса
(Rectified Sine)

Тестирование на постоянном токе (DC)

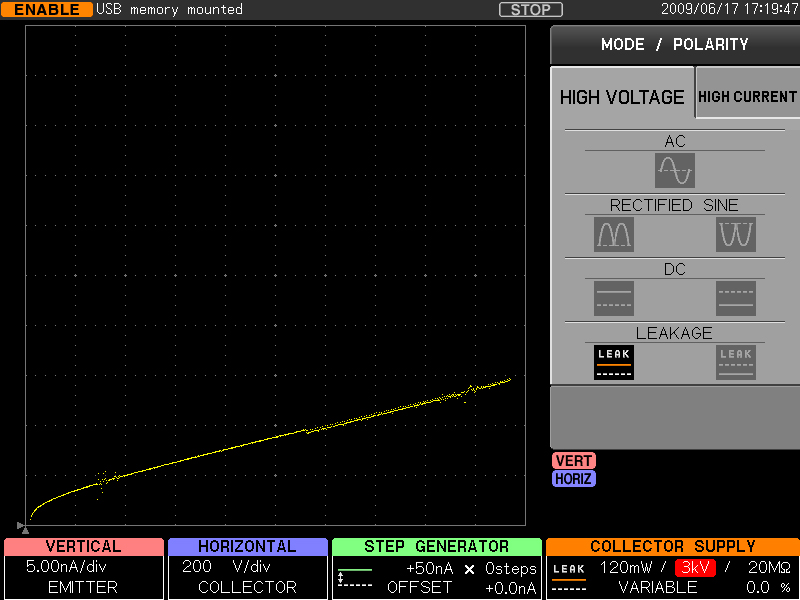

Тестирование в режиме утечки (Leakage)


Пошаговый генератор

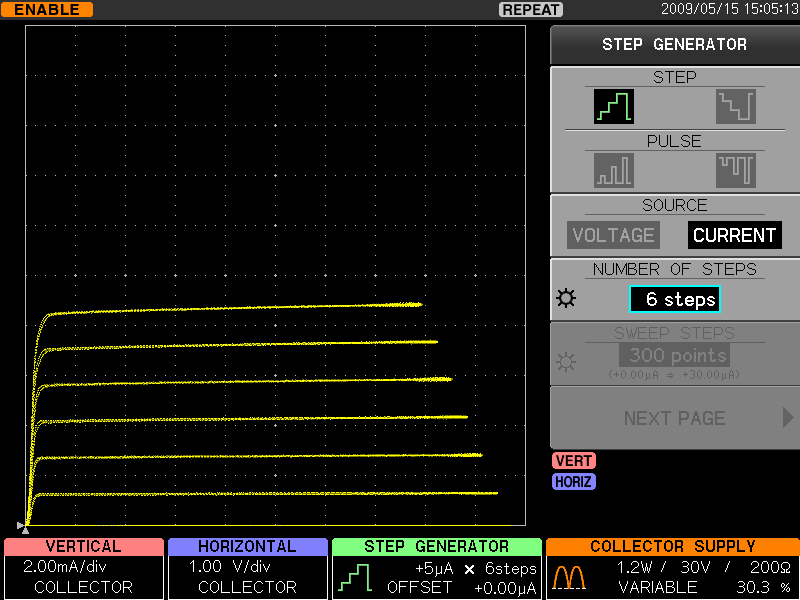

Шаг генератора - 6

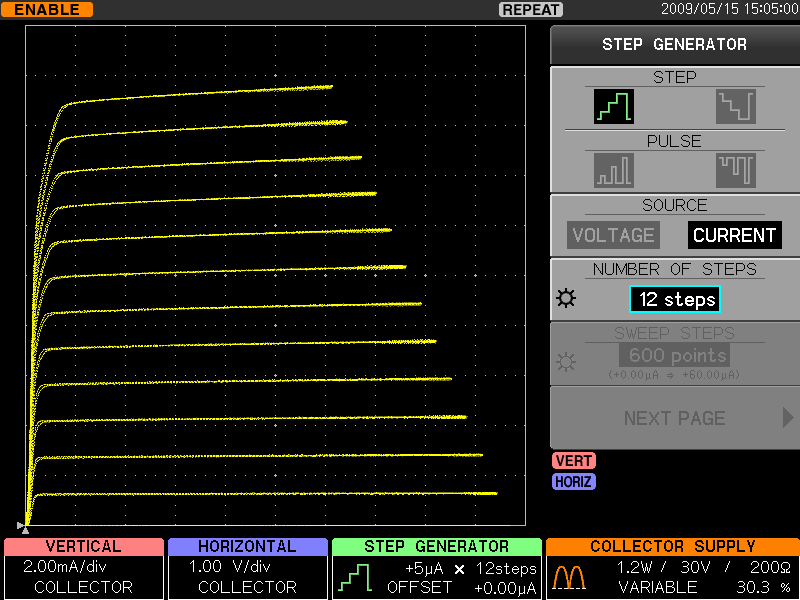

Шаг генератора - 12
Возможность выбор от 0 до 20 шагов для большей эффективности измерений.


Функция свипирования

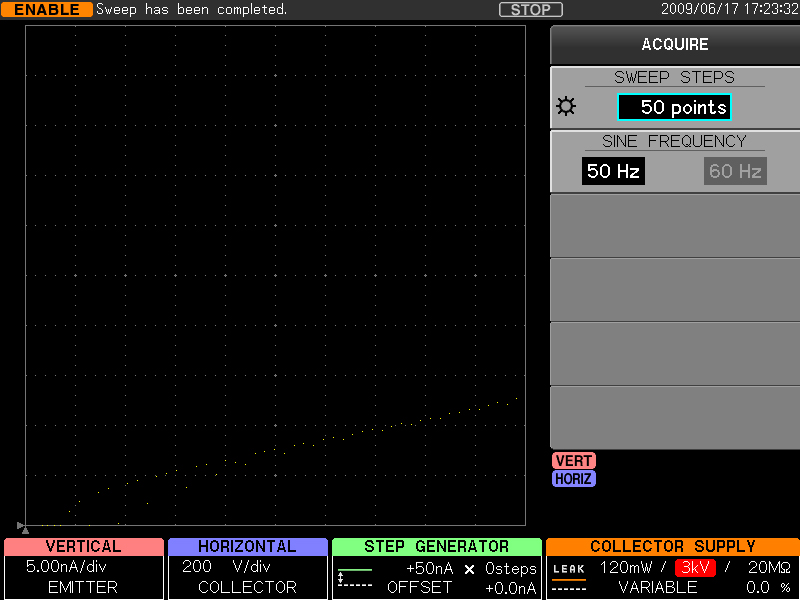

Свипирование по 50 точкам (слабая видимость)

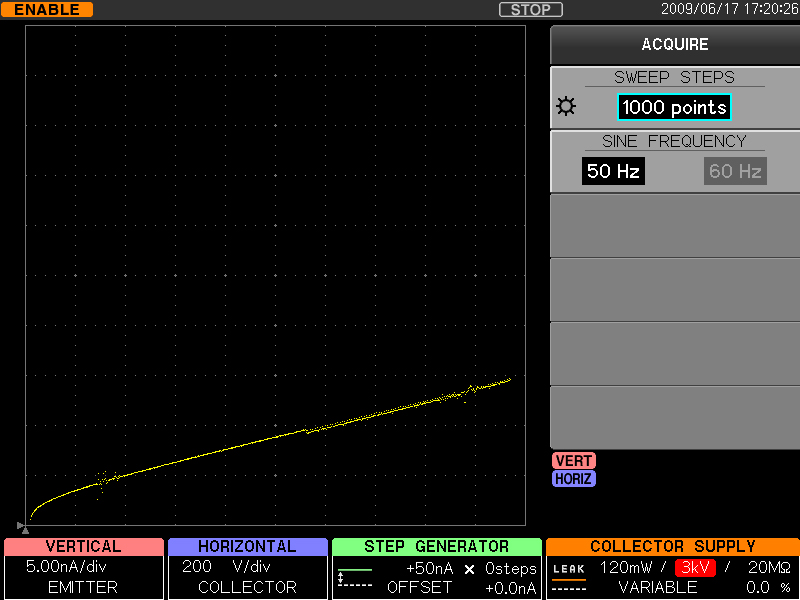

Свипирование по 1000 точкам
Возможность установки от 20 до 1000 точек в режиме свипирования для большей эффективности измерений.


Графический интерфейс

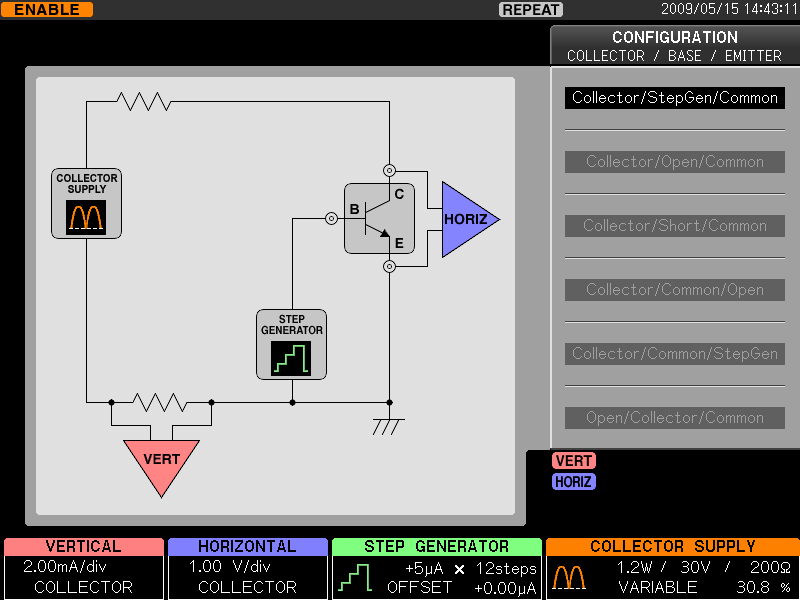

Конфигурация при снятии ВАХ

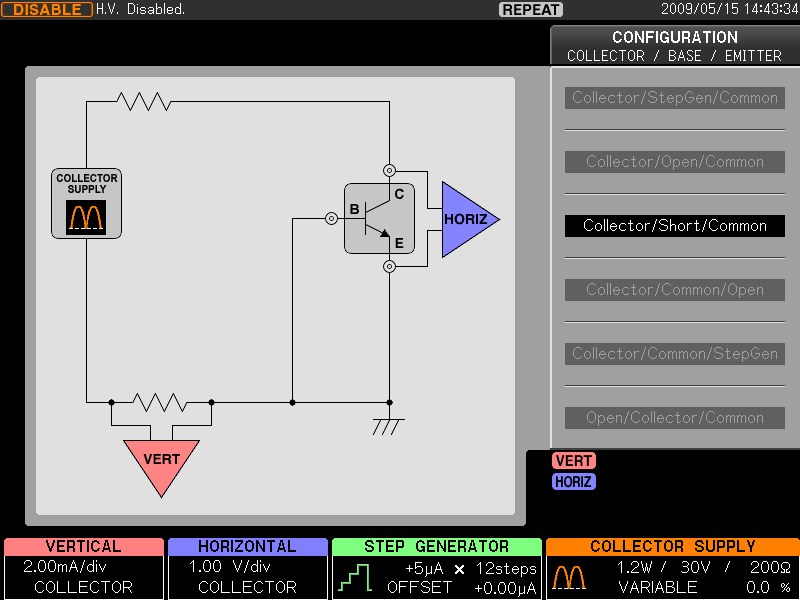

Конфигурация при измерении напряжения пробоя
Удобный графический интерфейс в виде блок-схемы обеспечивает простоту конфигурирования для всех режимов тестирования.


Два графических режима представления результатов измерения

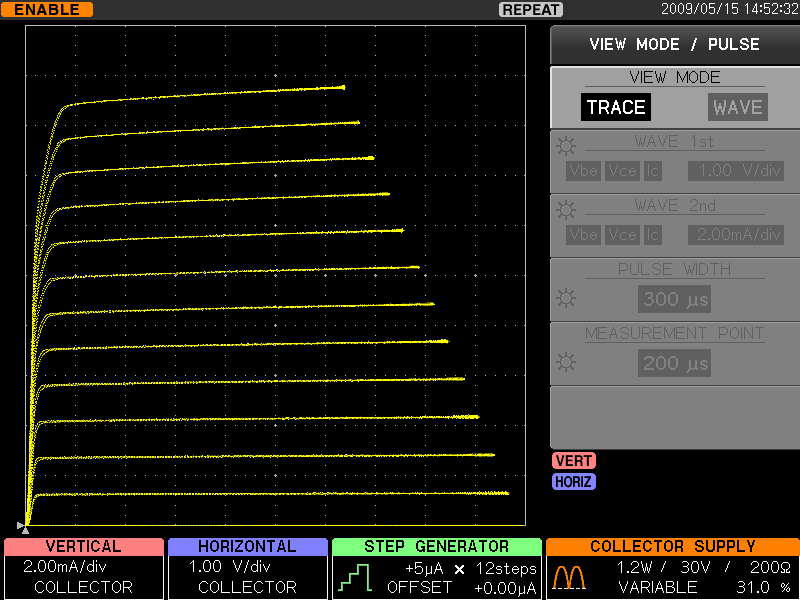

Режим Trace (отображение на дисплее ВАХ)

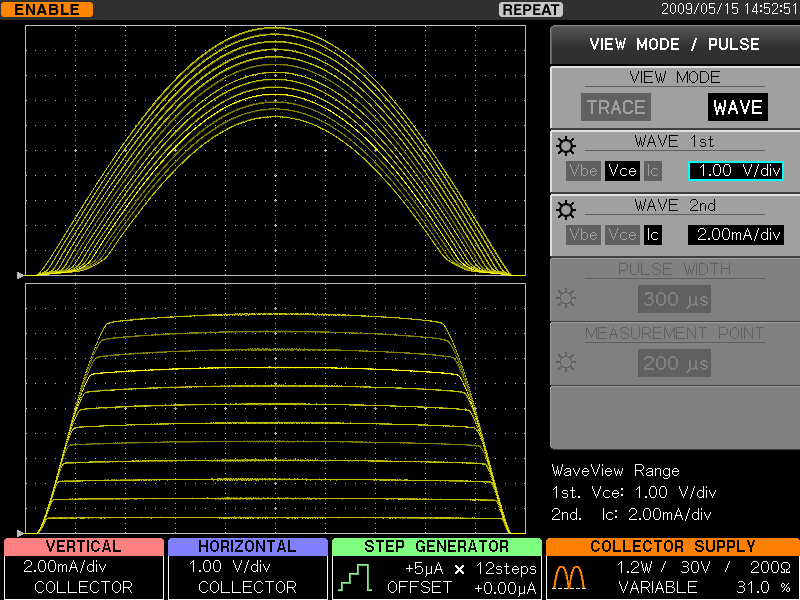

Режим Wave (Vbe, Vce, Ic)


Импульсные измерения в сильноточном режиме

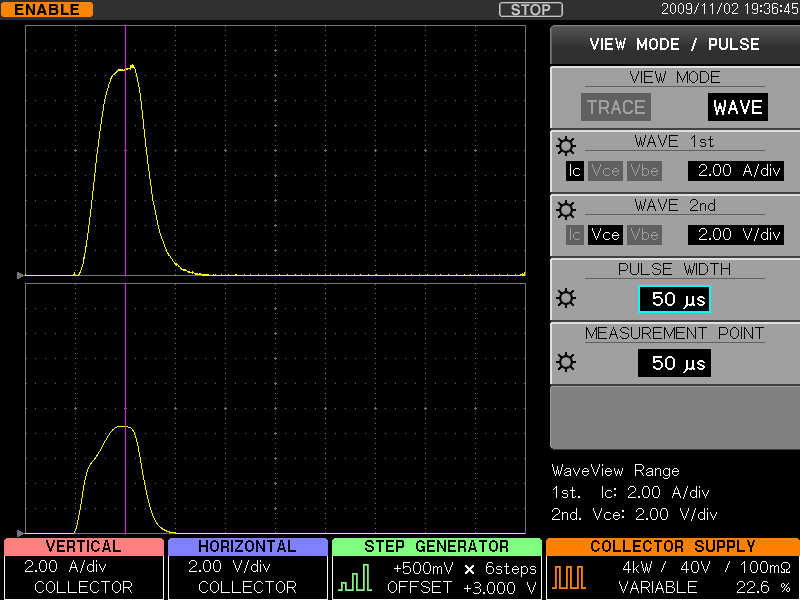

Длительность импульса 50 мкс

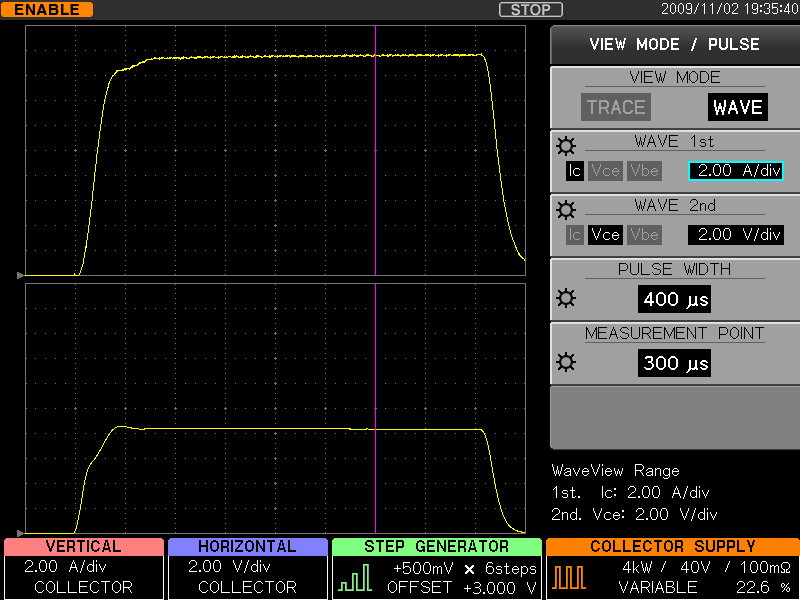

Длительность импульса 400 мкс
Возможность изменения параметров импульса:
Длительность импульса от 50 мкс до 400 мкс
Количество точек измерения от 20 до 1000
Зацикливание от 80 мс до 1000 мс

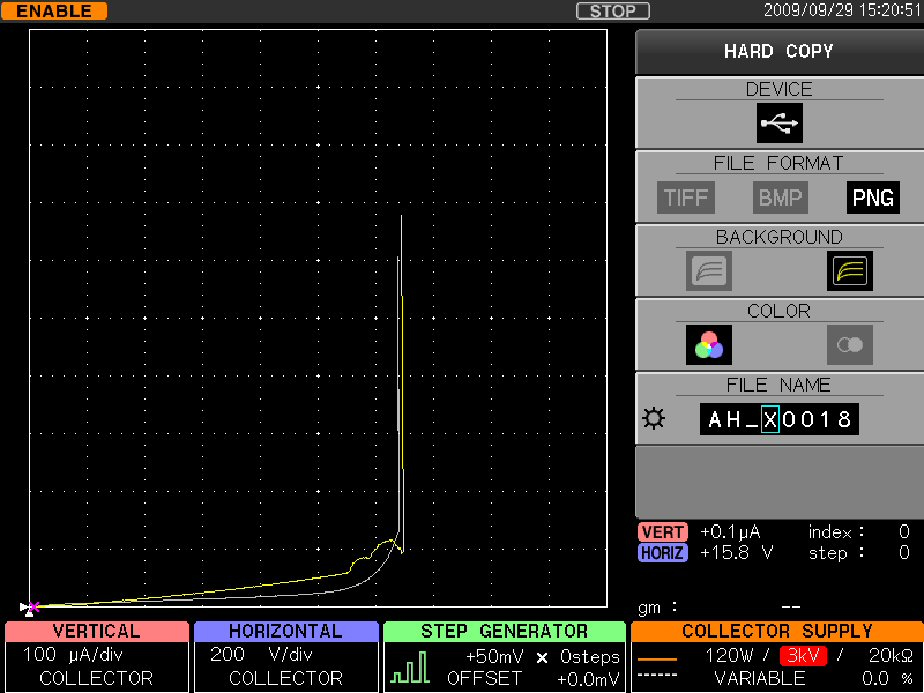

Функция сравнения с опорной формой сигнала

Свипирование по 50 точкам (слабая видимость)

Свипирование по 1000 точкам
Желтым цветом выделена текущая форма графика, серым - опорная форма графика



Программное обеспечение базового блока CS-800 (опция)

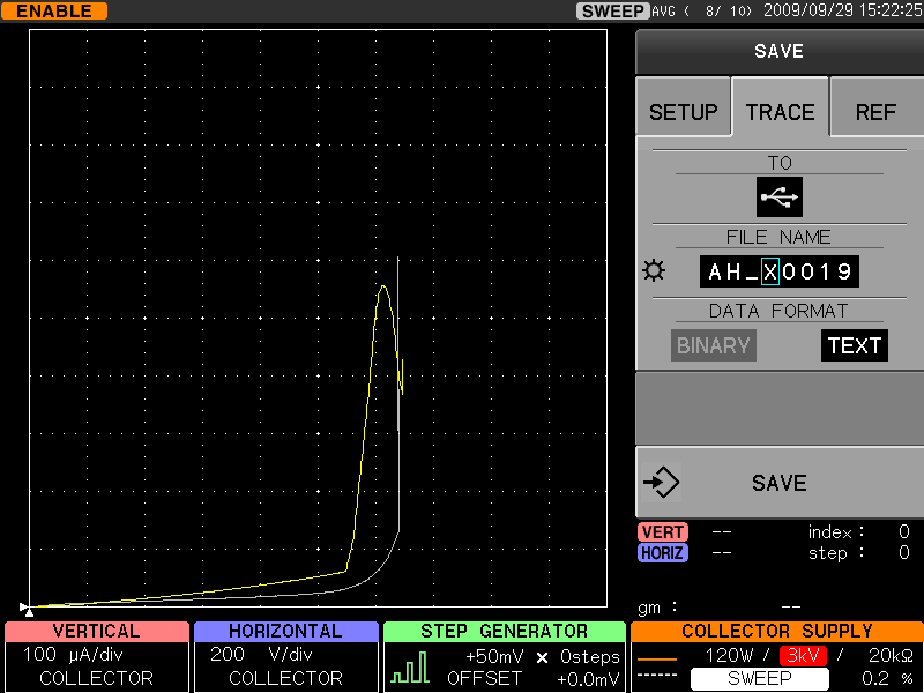

Пример измерения напряжения пробоя при тестировании
MOSFET транзистора

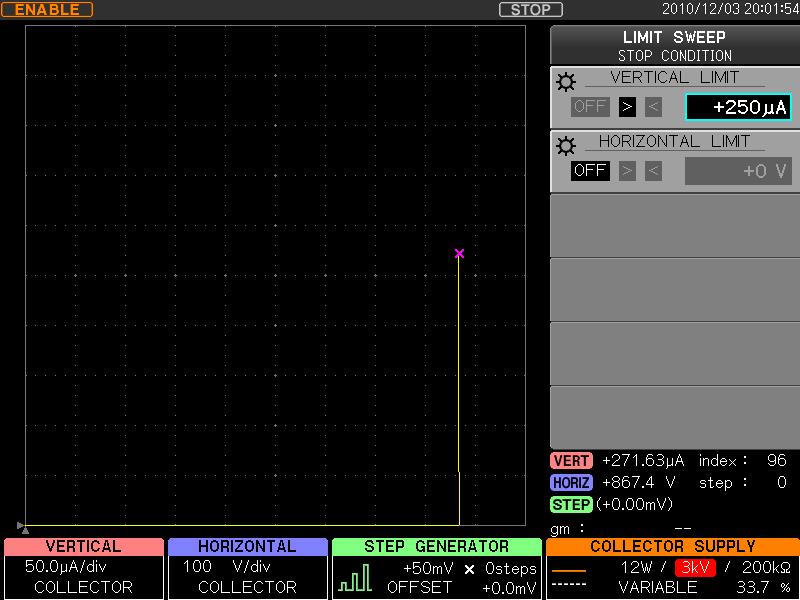

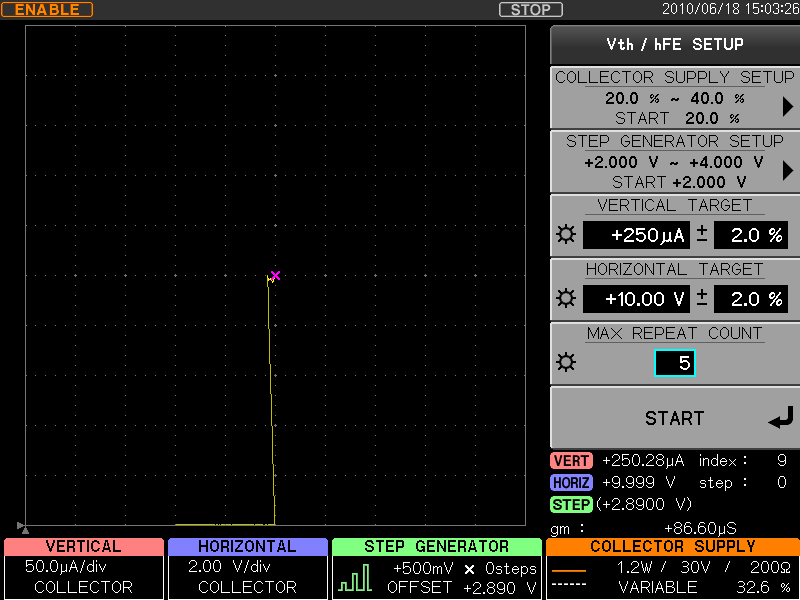

Пример установки параметров и измерения Vth MOSFET транзистора

Программное обеспечение CS-800 устанавливается в базовый блок системы и поддерживает функцию ограничения напряжения и тока, а также проводить измерения Vth и hFE.

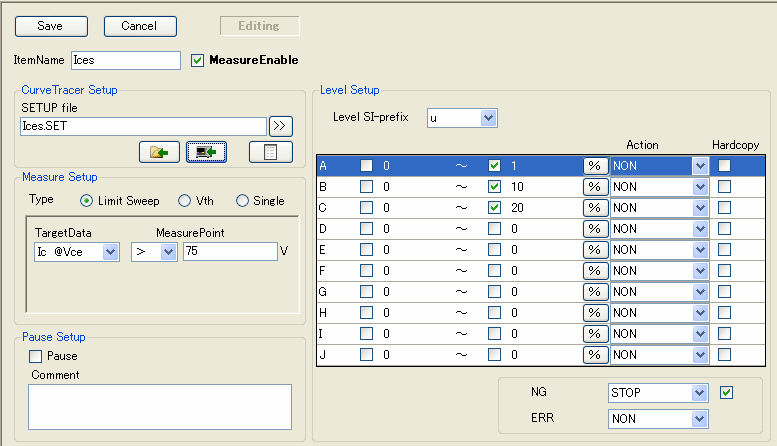

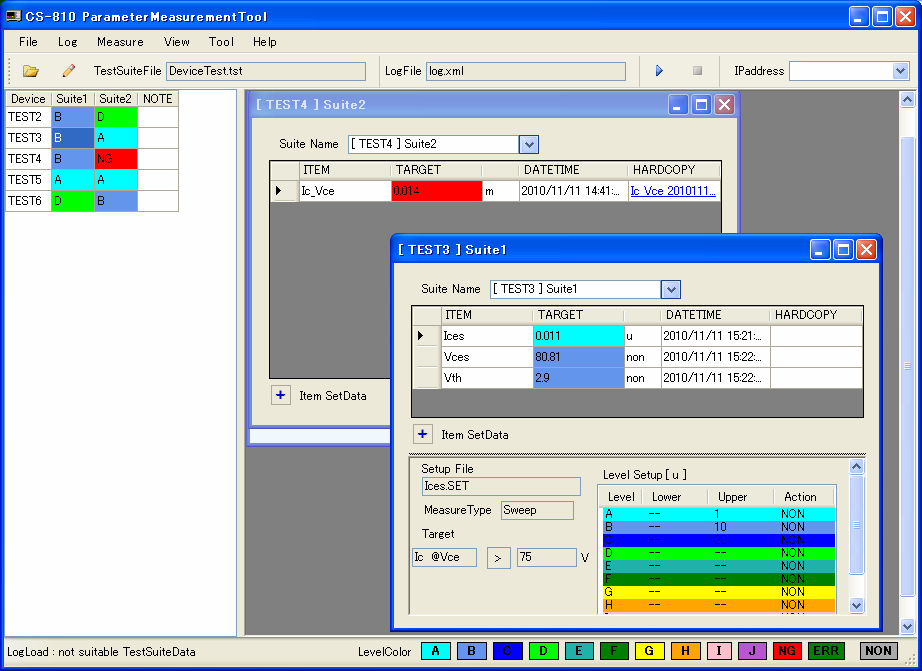

Программное обеспечение для персонального компьютера CS-810 (опция)



Программное обеспечение CS-810 устанавливается в персональный компьютер и обеспечивает дистанционное управление системой измерения через LAN интерфейс.



Сохранение результатов измерения на USB-носитель

Сохранение на USB-носитель (интерфейс находится на передней панели базового блока) происходит в формате CSV.
Однако сохранение возможно и в режиме дистанционного управления через LAN интерфейс, как в CSV формате, так и виде изображения в форматах TFT, BMP, PNG.

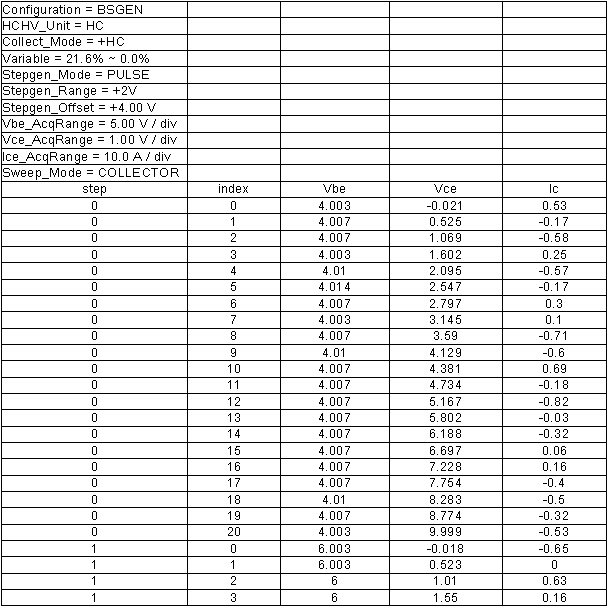

Сохранение результатов измерения в CSV формате в режиме
дистанционного управления по LAN

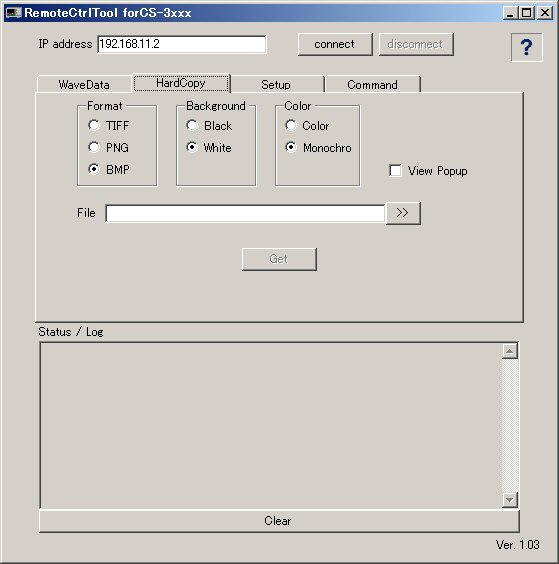

Сохранение результатов измерения в BMP формате в режиме
дистанционного управления по LAN

Характериографы Iwatsu могут быть полезны при тестировании и измерении параметров различных полупроводниковых устройств для испытания которых требуются большие токи или напряжения, например IGBT-транзисторов, MOSFET-транзисторов, светодиодов, биполярных и полевых транзисторов, диодов и т.п. Возможность наблюдения ВАХ непосредственно на дисплее самого базового блока системы значительно упрощает процедуру тестирования и делает ее более наглядной.

Приобрести уникальные мощные высоковольтные и сильноточные японские характериографы Iwatsu на территории России можно только в ЗАО "НПП Эликс" !!!

Ждем Ваших заказов!
