Комбинированный осциллограф экономного класса Rigol MSO5152-E

11.08.2020

Представляем новый двухканальный комбинированный осциллограф экономного класса Rigol MSO5152-E.

осциллограф Rigol MSO5152-E

Приборы серии MSO5000-E представляют собой упрощенную версию самой популярной серии осциллографов Rigol MSO5000.

По своим функциональным возможностям приборы серии MSO5000-E и MSO5000 практически одинаковые. MSO5152-E, как и все осциллографы серии MSO5000, может объединять в одном корпусе до семи измерительных приборов:
  • цифровой осциллограф
  • 16-канальный логический анализатор
  • одноканальный генератор сигналов (в серии MSO5000 генератор двухканальный)
  • анализатор спектра
  • цифровой вольтметр
  • 6-разрядный частотомер
  • анализатор протоколов

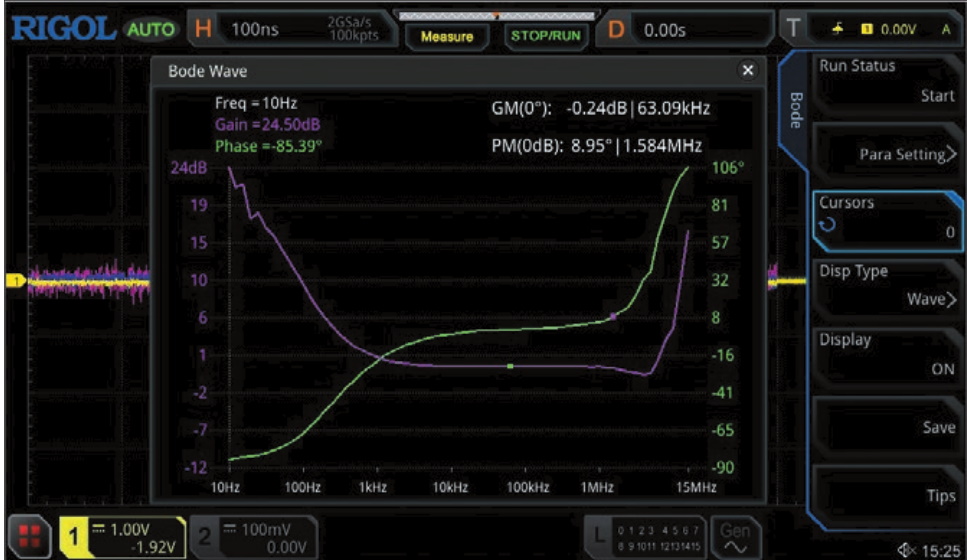

Кроме того, он позволяет строить диаграммы Боде (логарифмические амплитудно-фазовые частотные характеристики), что позволяет превратить прибор в измеритель АЧХ.

диаграммы Боде

Аналогично серии MSO5000 в MSO5152-E используется сенсорный мультитач дисплей с размером 9" и разрешением 1024х600 точек, который позволяет проводить управление прибором и измерения при помощи касаний и жестов.

Основные характеристики комбинированных осциллографов Rigol серий MSO5000 и MSO5000-E приведены в сравнительной таблице ниже


MSO5152-E MSO5072
MSO5074
MSO5102
MSO5104
MSO5204

MSO5354

Полоса пропускания 150 МГц
без возможности увеличения
70 МГц
100 / 200 / 350 МГц - опция
100 МГц
200 / 350 МГц - опция
200 МГц
350 МГц - опция
350 МГц
Кол. аналог. каналов 2 2 (+ апгрейд до 4-х) или 4 4
Кол. цифровых каналов 16 (опция)
Макс. частота дискретизации 4 Гвыб/сек (2 Гвыб/сек на каждый канал) 8 Гвыб/сек (2 Гвыб/сек на каждый канал)
Макс. глубина записи 50 М точек (25 М точек на канал), 100 М точек - опция 100 М точек (25 М точек на канал), 200 М точек - опция
Макс. скорость захвата осциллограмм свыше 300000 осц/сек свыше 500000 осц/сек
Типы запуска Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
Генератор сигналов опция MSO5000-E-AWG:
0,1 Гц ~ 25 МГц, 14 бит, 1 канал, 16К точек
опция MSO5000-AWG: 0,1 Гц ~ 25 МГц, 14 бит, 2 канала, 16К точек
Дисплей цветной 9", емкостной сенсорный мультитач, 1024х600

новый двухканальный комбинированный осциллограф экономного класса Rigol MSO5152-E доступен к поставке.


Информация о поставщике:  RIGOL
