Новые осциллографы смешанных сигналов Tektronix MSO Серии 5 B

Новые осциллографы смешанных сигналов Tektronix MSO Серии 5 B

26.01.2022

Компания Tektronix выпустила новую серию осциллографов смешанных сигналов MSO 5B. Серия представлена моделями с 4-х, 6-ти и 8-мью аналоговыми каналами и полосами пропускания от 350 МГц до 2 ГГц.

В чём отличие MSO5B по сравнению с MSO5

  • Дополнительный вход для внешнего запуска
  • Съемный твердотельный накопитель объемом 250 Гб
  • Максимальная частота встроенного генератора составляет 100 МГц
  • Возможность увеличения глубины записи до 500 млн точек на всех аналоговых и цифровых каналах
  • Поддержка более 25 последовательных протоколов, поддерживающих наиболее распространенные интерфейсы

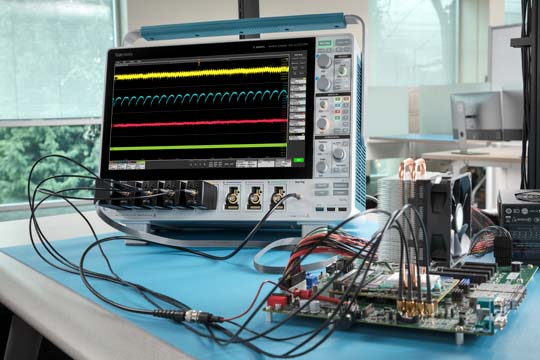

Что выделяет осциллографы MSO5B

Различные способы обнаружения сигналов

Универсальные входы и расширенная технология измерения позволяют увидеть больше сигналов.

  • До 8 входов FlexChannel™ для 8 аналоговых или 64 цифровых сигналов, а также вход внешнего запуска
  • В комплект поставки входят пробники с частотой 500 МГц или 1 ГГц с входной емкостью всего 3,9 пФ
  • Интерфейс пробников TekVPI поддерживает широкий спектр активных, дифференциальных и токовых пробников, а также пробников с гальванической развязкой
осциллограф смешанных сигналов Tektronix MSO 5B

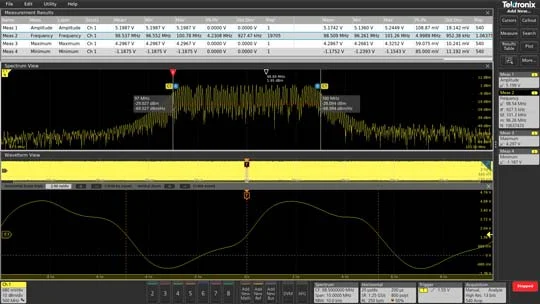

Возможность проникнуть в самую суть измерений

12-битные аналого-цифровые преобразователи высокого разрешения позволяют увидеть мельчайшие детали сигналов. Измените свою точку наблюдения, когда захотите, с помощью многоканального анализа спектра, статистики измерений, таблиц и графиков трендов.

  • 12-битное разрешение при полосе 1,25 ГГц; 16-битное разрешение при полосе 50 МГц
  • Встроенные ЦПП позволяют осуществлять многоканальный синхронизированный анализ спектра
  • Таблицы результатов, статистика измерений и графики трендов
осциллограф смешанных сигналов Tektronix MSO 5B

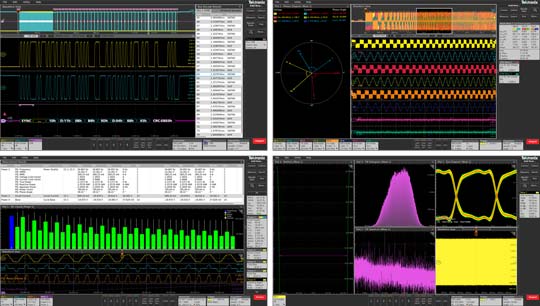

Расширенные решения

Приборы Серии 5B адаптируются к вашим потребностям благодаря широкому диапазону измерений, предназначенных для конкретных ситуаций. Добавляйте дополнительные пакеты для анализа отдельно или устанавливайте пакеты приложений для решения более разнообразных рабочих задач.

  • Поддержка более 25 последовательных протоколов, поддерживающих наиболее распространенные интерфейсы
  • Расширенные пакеты для анализа параметров однофазных и трехфазных систем
  • Измерительные приборы для проверки целостности сигналов данных и целостности сигналов питания
  • Дополнительная операционная система Windows® позволяет запускать программное обеспечение для ПК

SpectrumView

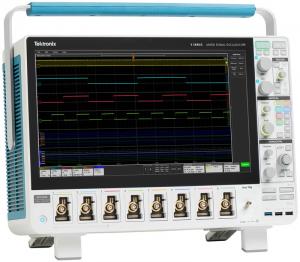

Сводная таблица параметров новых осциллографов смешанных сигналов Tektronix MSO Cерии 5B


MSO64B MSO66B MSO68B
Входы FlexChannel™ 4 6 8
Количество аналоговых каналов
4 6 8
Количество цифровых каналов (опция) 32 48 64
Полоса пропускания
350 МГц (MSO54B 5-BW-350)
500 МГц (MSO54B 5-BW-500)
1 ГГц (MSO54B 5-BW-1000)
2 ГГц (MSO54B 5-BW-2000)
350 МГц (MSO56B 5-BW-350)
500 МГц (MSO56B 5-BW-500)
1 ГГц (MSO56B 5-BW-1000)
2 ГГц (MSO56B 5-BW-2000)
350 МГц (MSO58B 5-BW-350)
500 МГц (MSO58B 5-BW-500)
1 ГГц (MSO58B 5-BW-1000)
2 ГГц (MSO58B 5-BW-2000)
Разрешение АЦП 12 бит
Вертикальное разрешение 8 бит @ 6.25 Гвыб/сек
12 бит @ 3.125 Гвыб/сек
13 бит @ 1.25 Гвыб/сек (Высокое разрешение)
14 бит @ 625 Мвыб/сек (Высокое разрешение)
15 бит @ 312.5 MS/s Мвыб/сек (Высокое разрешение)
16 бит @ ≤125 Мвыб/сек (Высокое разрешение)
Макс. частота дискретизации 6.25 Гвыб/сек на всех аналоговых и цифровых каналах
Глубина записи 62,5 М точек на все аналоговые и цифровые каналы (штатно)
125 М, 250 М, 500 М точек на все аналоговые и цифровые каналы (опция)
Скорость захвата осциллограмм 500 000 осц./сек
Цифровой вольтмер 4 разряда (после регистрации)
Частотомер 8 разрядов (после регистрации)


Приобрести новый осциллограф смешанных сигналов Tektronix MSO Cерии 5B можно у официального дистрибьютора Tektronix на территории РФ - ЗАО НПП Эликс
