Прошивка 2.48 для серии MSO/DPO4000 – новые инструменты исследователя и разработчика

Прошивка 2.48 для серии MSO/DPO4000 – новые инструменты исследователя и разработчика

24.12.2009

C 8 декабря компания TEKTRONIX анонсировала новую прошивку версии 2.48 для осциллографов серии MSO/DPO4000 (DPO4032*, DPO4034*, DPO4054*, и DPO4104*, MSO4032, MSO4034, MSO4054, и MSO4104).

Новая прошивка содержит две существенно новые функции:

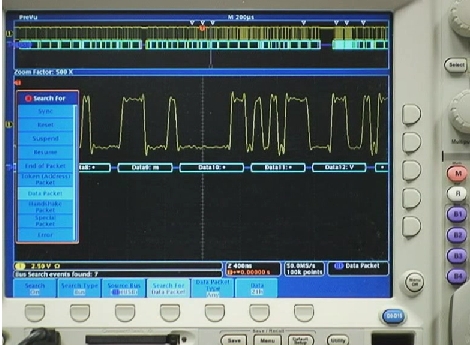

1) Поддержка нового модуля DPO4USB, обеспечивающего синхронизацию, декодирование и анализ последовательных шин стандарта USB и USB 2.0 вплоть до скоростей 480 Мб/с включительно (доступно для осциллографов с серийным номером C020000 и старше).

  • Поддерживаются входные форматы сигналов:
    • Однополярные (аналоговые или цифровые каналы)
    • Дифференциальные
  • Формат отображение декодированных данных:
    • ASCII / hex CRC / десятичные др.
    • Hex CRC / десятичные др.
    • Шестнадцатеричные
    • Бинарные
  • Запуск по всем элементам пакета USB
  • Декодирование шины с построением таблицы событий и сохранением в формате .CSV
  • Поиск в длинной памяти по тем же критериям, что и запуск
  • Высокоскоростная версия протокола USB – 480 Мб/с доступна для тестирования только вместе с осциллографами DPO4104, MSO4104.
    • Ввиду высокой скорости передачи данных возможности тестирования ограничены только декодированием и поиском в уже захваченных данных (без синхронизации по элементам пакета). Входные сигналы – только дифференциальные (рекомендуется использовать дифференциальный пробник TDP1000).

2) Построение горизонтальных и вертикальных гистограмм и проведение автоматических измерений по ним, что позволяет анализировать разброс параметров сигнала в ходе многократных повторяющихся измерений, включая определение стандартной девиации как по времени, так и по амплитуде.

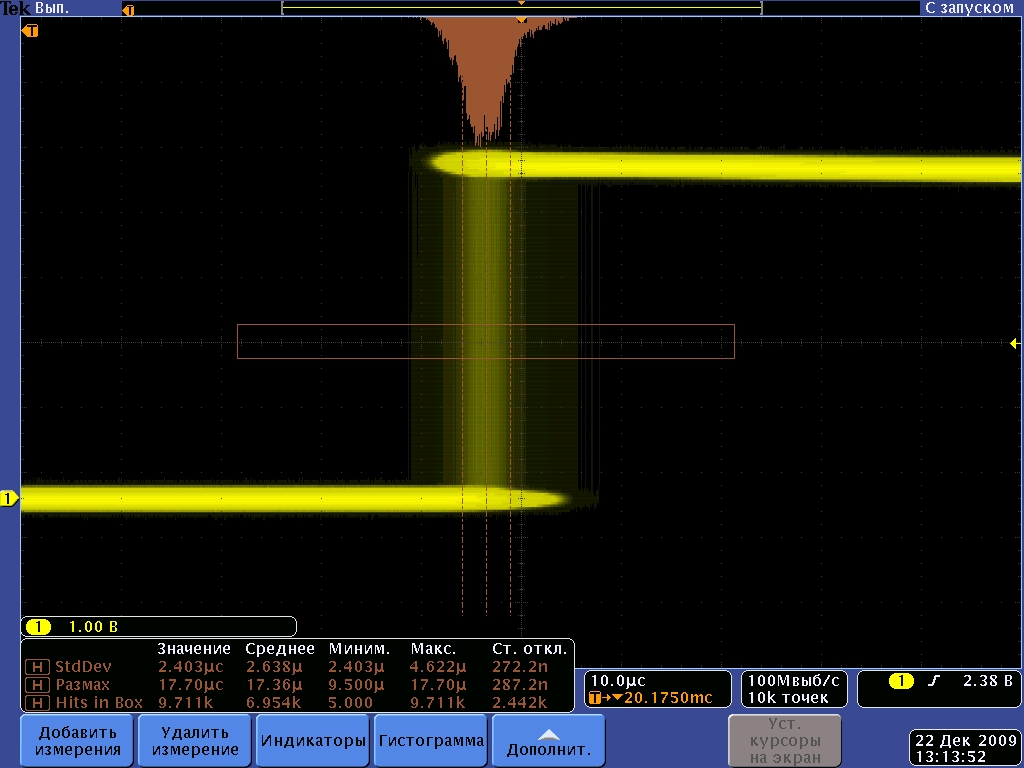

Пример1: Измерение параметров RMS джиттера частоты тестового сигнала в виде прямоугольного меандра 250 Гц с помощью горизонтальной гистограммы (использована задержка запуска 20.175 мс).

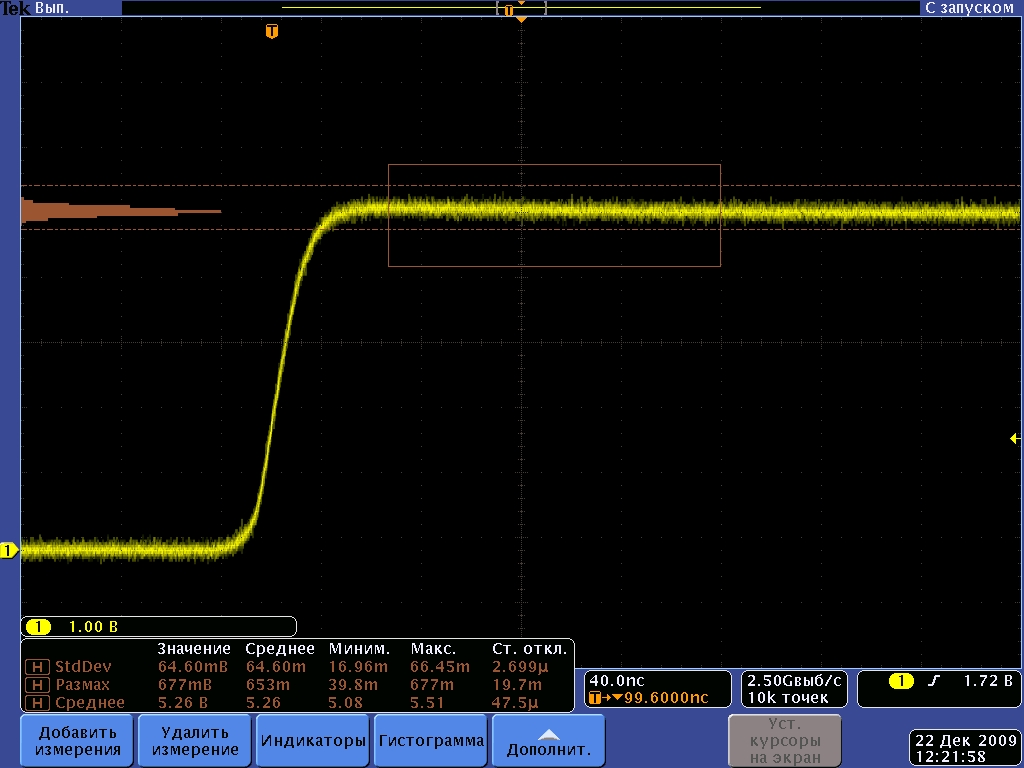

Пример 2: Измерение параметра шума на «полке» импульсного сигнала с помощью вертикальной гистограммы
