Цифровые осциллографы Rigol MSO2000A включены в ГосРеестр!

Цифровые осциллографы Rigol MSO2000A включены в ГосРеестр!

15.08.2014

В Государственный Реестр средств измерений включены новые осциллографы смешанных сигналов Rigol серии MSO2000A.

Новые осциллографы смешанных сигналов Rigol серии MSO2000A построены на базе цифровых осциллографов DS2000A. Модельный ряд MSO2000A представлен четырьмя моделями моделями MSO2072A, MSO2102A, MSO2202A, MSO2302A.

Кроме того, в приборы можно установить (на заводе) дополнительную опцию встроенного двухканального цифрового генератора с полосой пропускания до 25 МГц (модели MSO2072A-S, MSO2102A-S, MSO2202A-S, MSO2302A-S.


DS2072A
MSO2072A
DS2072A-S
MSO2072A-S
DS2102A
MSO2102A
DS2102A-S
MSO2102A-S
DS2202A
MSO2202A
DS2202A-S
MSO2202A-S
DS2302A
MSO2302A
DS2302A-S
MSO2302A-S
Количество каналов2 аналоговых + 16 цифровых (для моделей MSO2000A и MSO2000A-S) + внешний запуск
Полоса пропускания70 МГц 100 МГц 200 МГц 300 МГц
Макс.частота дискретизации2 Гвыб/сек (1 Гвыб/сек на каждый канал)
Макс.глубина записи 14 миллионов точек (7 млн.точек на канал)
опция до 56 млн.точек
Макс.скорость захвата осциллограмм до 50000 осц/сек
Градаций яркости
256
Автоматический покадровый регистратордо 65000 кадров
Встроенный генератор сигналов---Да---Да---Да---Да

Аналогично сериям DS/MSO1000Z, DS2000A, DS/MSO4000, DS6000, в осциллографах серии MSO2000A применяется инновационная технология UltraVision

Во всех моделях MSO2000A есть


Широкий диапазон вертикальной развертки
(от 500 мВ/дел до 10 В/дел)

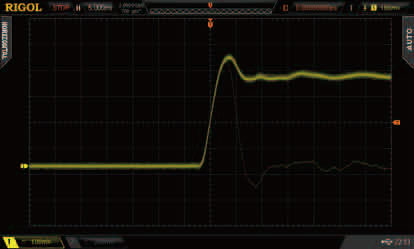

высокая скорость захвата осциллограмм
(до 50000 осц./сек)

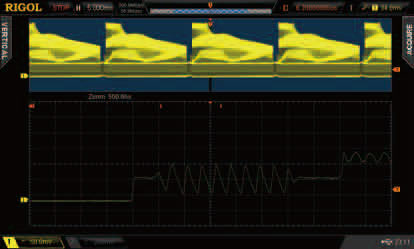

большая глубина записи до 14 млн.точек (7 миллионов
точек на канал) с возможностью опционального
расширения до 56 млн. точек

256 градаций яркости при отображении сигнала



запись в реальном времени до 65000 кадров с
последующим воспроизведением и анализом


расширенная система синхронизации


возможность запуска и декодирования для сигналов
последовательных шин I2C, SPI, RS-232 (опция)

расширенные математические операции с возможностью
редактирования расширенных функций

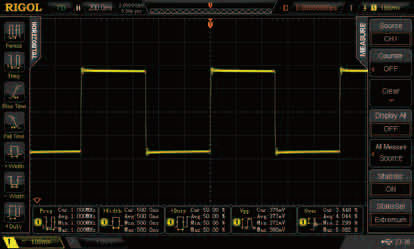

автоматические измерения со статистической обработкой
информации


встроенный двухканальный цифровой генератор
(для моделей для моделей(MSO2072A-S, MSO2102A-S,
MSO2202A-S, MSO2302A-S)

В новых осциллографах смешанных сигналов MSO2000A применяется 16-ти канальный логический анализатор который функционально похож на анализатор используемый в серии MSO1000Z.
Таким образом, пользователи MSO2000A могут наблюдать на экране осциллографа коррелированные во времени аналоговые и цифровые сигналы

Каналы могут быть легко сгруппированы, а для облегчения работы использованы пользовательские метки

В новых осциллографах смешанных сигналов можно, как на аналоговых, так и цифровых каналах проводить запуск и декодирование сигналов последовательных шин

Пользователям предоставляются широкие возможности по выбору и установке пороговых уровней, таких как

TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В

а также настраиваемых самим пользователем

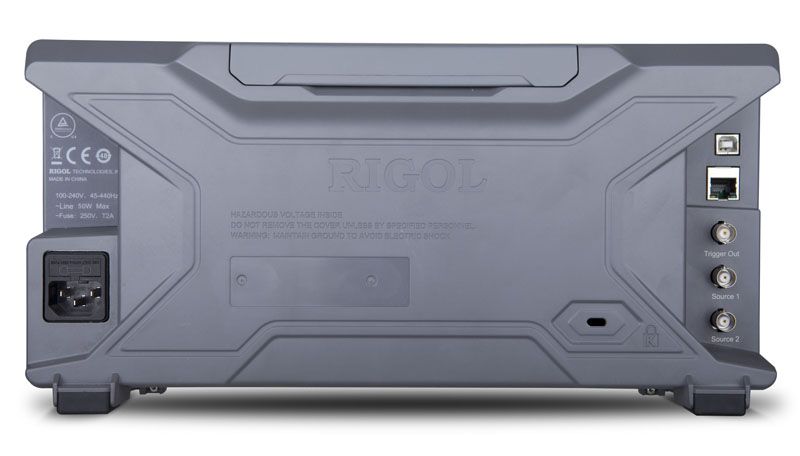

Все осциллографы Rigol серии DS/MSO2000A имеют интерфейсы USB Host (поддержка USB-GPIB), USB-device, LAN и настраиваемый выход AUX (TrigOut/PassFail), а модели осциллографов с индексами A-S также имеют два выхода встроенного генератора на задней панели прибора.

Срок действия свидетельства об утверждении типа средств измерений до 26 мая 2019 года!
Регистрационный номер 57457-14.

Новые модели цифровых осциллографов смешанных сигналов Rigol MSO2000A доступны к поставке

Следите за нашими новостями!
