USB осциллографы GAGE с 14-битной разрядностью и частотой дискретизации до 1,1 ГГц

22.09.2010

Представляются новые USB осциллографы компании GAGE: CS148001U, CS144002U и CS121G11U, отличающиеся полосой пропускания, частотой дискретизации, вертикальным разрешением и памятью.

Основные технические характеристики:

• количество каналов 1 или 2
• полоса пропускания до 1200 МГц
• максимальная частота дискретизации до 1,1 ГГц
• вертикальное разрешение 12 или 14 Бит
• память на канал 64 или 128 МВыб
• интерфейс USB 2.0
• отношение сигнал/шум – 62 или 69 дБ
• запуск по фронту/спаду или по фронту внешн синхронизации

• максимальная потребляемая мощность – не более 20 Вт
• 3 вида программного обеспечения
• комплект разработчика SDK под LabVIEW, MATLAB и C/C#

GAGE является лидирующей компанией на рынке измерительных систем на платформе ПК класса «High end». Клиентами Gage являются ведущие американские и международные корпорации, а также правительственные и научные организации: ВМС США, Национальное агентство по аэронавтике и космическим исследованиям (NASA), компании Lockheed, Sony, Honeywell, IBM, Seagate, General Motors, Siemens и многие другие. Более 85% своей продукции Gage экспортирует за рубеж — в более чем 20 стран мира.

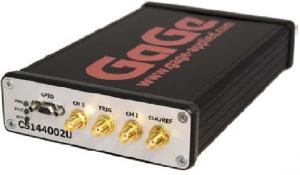

USB осциллографы семейства GAGE CompuScope представляют собой сочетание уникальных технологий при своей компактности.

Подробные технические характеристики USB осциллографов GAGE

Семейство USB осциллографов CompuScope	CS148001U	CS144002U	CS121G11U
Осциллограф
количество каналов	1	2	1
полоса пропускания, МГц	700	1200	700
максимальная частота дискретизации на канал, МГц	800	400	1100
разрядность, бит	14	14	12
эффективная разрядность	11,2	11,1	10,2
уровень входного сигнала, В	± 1,1
максимальное вх напряжение, В	± 2,5
память на канал, МВыб	128	64	128
плоскостность АЧХ - рис. 2 (в диапазоне 1 дБ), МГц	300	800	300
тип входного разъема	SMA
вх импеданс, Ом	50
отношение сигнал / шум, дБ	69	69	62
динамический диапазон, свободный от паразитных составляющих – рис. 3, дБ	82	85	76
запуск	фронту / спаду или по фронту внешней синхронизации
запуск осциллографа с устанавливаемой задержкой	минимум 32 точки
Тактовый генератор
точность генератора тактовых сигналов (от 0° до 50°)	± 10 ppm (ppm – 1х10-6)
Внешняя синхронизация
максимальная частота, МГц	400	400	550
минимальная частота, МГц	35
уровень сигнала, В	0,1 – 0,7
тип разъема	SMA
импеданс, Ом	50
Внешний источник опорного напряжения
частота, МГц	10
уровень сигнала, В	0,3 – 1,1
импеданс, Ом	50
тип разъема	SMA
Общие параметры
интерфейс	USB 2.0
питание	12 В (сетевой адаптер 110 / 220 В)
габариты, мм	165х102х30
программное обеспечение	3 набора ПО (версия Лайт, стандартная и профессиональная версия), комплекты разработчика SDK для C/C#, MATLAB и LabVIEW. ПО совместимо с 32-х разрядными ОС Windows XP SP2 и выше, Windows Vista и Windows 7

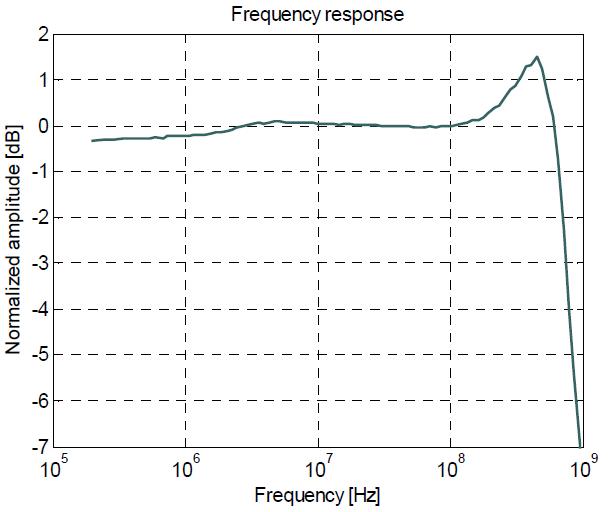

Рисунок 2. Плоскостность АЧХ USB осциллографа

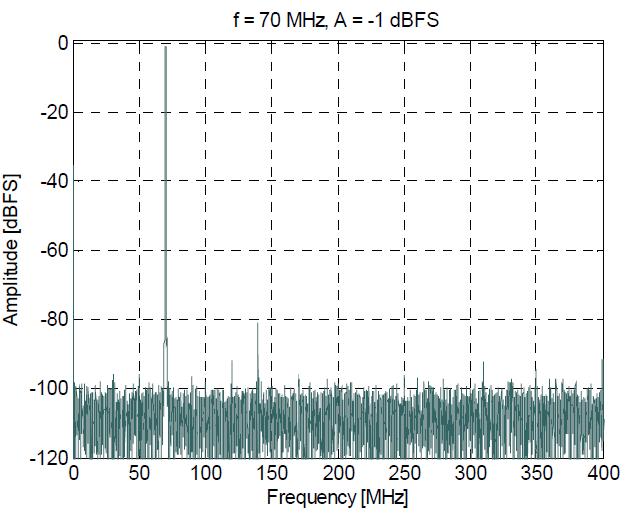

Рисунок 3. Динамический диапазон USB осциллографа, свободный от паразитных составляющих

Область использования

• Разработка, ремонт, сервис, наладка устройств
• Тестирование электрики/электроники
• Обучение

Семейство USB осциллографов GAGE CompuScope позволяет легко решать проблемы, которые стоят перед разработчиками и обслуживающим персоналом, обычно сталкивающихся с необходимостью проведения точных измерений.

USB осциллографы GAGE позволяют проводить анализ как аналоговых, так и цифровых сигналов при помощи специализированного ПО.

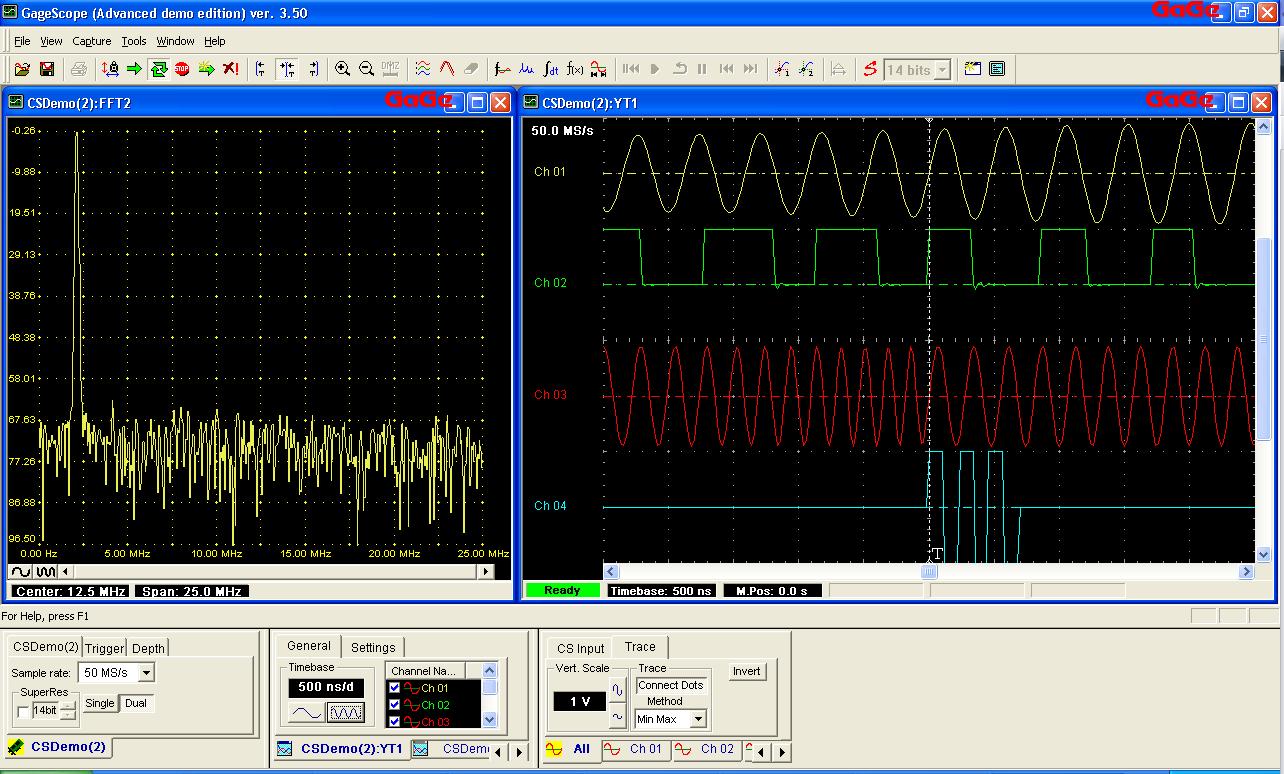

Программное обеспечение USB осциллографов GAGE CompuScope – GageScope

Все приборы семейства CompuScope могут работать под управлением специализированного программного обеспечения «GageScope», которое дает возможность пользователю контролировать все параметры USB осциллографов, а также просматривать и анализировать захваченные устройством данные, используя мощь персонального компьютера и программных пакетов Windows. Интерфейс GageScope предусматривает специальное информационное окно, в котором отображаются результаты автоматических измерений. Кроме того, возможна трансляция результатов в известные пакеты анализа данных, например, «MATLAB». Реализованный в GS режим улучшенного разрешения на базе технологии многократного квантования и встроенного модуля обработки сигнала позволяет повысить эффективное разрешение до 24 бит.

Программное обеспечение USB осциллографа реализовано в трех вариантах (версиях): версия LITE (поставляется в комплекте), стандартная версия (опция) и профессиональная (опция). Все версии являются готовым продуктом и не требуют дополнительного программирования. ПО GageScope имеет следующие возможности:

Возможности	Версии ПО GageScope
	GageScope® LITE	GageScope® Standard	GageScope® Professional
Сбор
Автоматическая настройка на сигнал	+	+	+
Экспорт сигналов (формат)	ASCII	SIG, ASCII, EQU	SIG, ASCII, EQU
Импорт данных из др приложений Windows	+	+	+
Внутреннее/внешнее тактирование	+	+	+
Прореживание		+	+
Частота выборки	До 2 ГВыб/с
Управление опережением запуска, несколько независимых запусков		+	+
Усреднение (максимальная глубина усреднения)		8192	+
Одновременная выборка по параллельным каналам	+	+	+
Разрешающая способность по вертикали	8, 12, 14, 16 и 32 Бит*
Режим улучшенного разрешения		+	+
Многоканальный ввод данных	+	+	+
Режим многоканальной записи		+	+
Визуализация – динамическое отображение
Режим реального времени	+	+	+
Управление глубокой памятью (разтяжкой)		+	+
Курсорные измерения (амплитуда, частота)		+	+
Частота обновления осциллограммы	До 30 Гц
Количество одновременно - отображаемых сигналов	До 60
Документация
Печатная копия документов		+	+
Полная техническая документация		+	+
Анализатор спектра
Двойной курсор с режимом слежения		+	+
Математические операции		+	+
Регистрируемые параметры		Период, частота, СКЗ и сред математич.	29
Применение БПФ		Макс 4096 выб	+
Расширенные математические функции			+
Управление данными
Сохранение и восстановление установок		+	+
Сохранение осциллограмм в различных форматах	ASCII	BIN, SIG, ASCII, FMT, EQU, PRN	BIN, SIG, ASCII, FMT, EQU, PRN
Сохранение поврежденных файлов		+	+
Автосохранение - воспоизведение		+	+
Автосохранение – временный захват файлов		Макс 4 файла	+
Масштабируемость (Модульное наращивание)
Возможность подключения от 1 до 32 каналов	+	+	+
Совместимые ОС	Win 95, Win 98, Win NT4.0, Win 2000, Win XP, Win ME
Аппаратная поддержка
Поддержка всех карт CompuScope	+	+	+
Автоматическое обнаружение и настройка оборудования	+	+	+
Поддержка одного или нескольких USB осциллографов	+	+	+

*ВНИМАНИЕ: разрешающая способность по вертикали (разрядность), указанная в параметрах ПО может отличаться от разрешающей способности прибора, так как ПО совместимо с несколькими видами плат. При выборе прибора необходимо руководствоваться его техническими характеристиками.

GageScope является не только мощным и простым в использовании приложением, но и необходимым инструментом в целях повышения производительности труда и обмена ценными данными.

Комплект разработчика программного обеспечения SDK

Gage предлагает расширенную поддержку программного обеспечения для клиентов, которые хотели бы создавать свои собственные программные продукты. Для этого предусмотрена работа с тремя пакетами C/C#, MATLAB и LabVIEW.

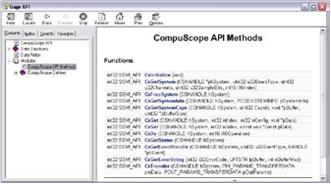

Рис. 4. Окно комплекта разработчика CompuScope SDK for C/C# for Windows

Комплект CompuScope SDK for C/C# for Windows позволяет осуществлять полный контроль над USB осциллографом. Комплект содержит в себе несколько примеров программного кода, которые могут выступать в виде помощи при создании своего продукта, а именно:

• GageSimple – осуществляет контроль драйвера устройства;
• GageAcquire – обеспечивает контроль прибора в режиме сбора;
• GageCoerce – так же, как и GageAcquire, с исключением некорректных настроек;
• GageMultipleRecord – обеспечивает контроль прибора в режиме одновременной регистрации (записи) сигналов;
• GageDeepAcquisition – обеспечение сбора и управления большим объемом данных, получаемых из глубокой памяти (свыше 16 МБ);
• GageComplexTrigger – обеспечивает поддержку комплексного запуска USB осциллографа (используется несколько триггеров);
• GageMultipleSystem – обеспечивает работу и контроль нескольких автономных систем.

Комплект Gage’s 4.0+ MATLAB SDK является полностью измененным и модернизированным продуктом и поддерживает все осциллографические модули Gage CompuScope. Комплект содержит в себе несколько функциональных примеров, которые могут выступать в виде помощи при создании своего продукта (имеется по ним справка), а именно:

• Все примеры комплекта SDK C/C# (для MATLAB)
• Setup – использование М-файла, который присваивает значения всем переменным данным
• DisplayData – обеспечивает отображение осциллограмм в окне MATLAB
• ReadMrDataFiles – отображение осциллограмм в окне MATLAB при чтении нескольких записей

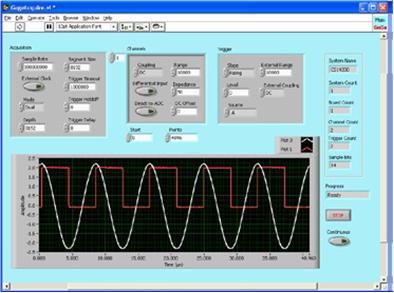

Рис. 5. Окно комплекта разработчика CompuScope LabVIEW SDK for Windows

Комплект CompuScopeLabVIEWSDKforWindowsпозволяет осуществлять полный контроль над управляемым прибором. Представляет собой мощное средство для оптимизации работы прибора, использующее режим визуализации процессов (создание рабочих схем, блоков). Комплект содержит в себе несколько функциональных примеров, которые могут выступать в виде помощи при создании своего продукта:

• Все примеры комплекта SDK C/C# (для LabVIEW), за исключением GageMultipleSystem
• GageTwoIndependent SystemsAcquire.vi – обеспечение работы 2-х независимых систем CompuScope
• GageDigitalCapture.vi – сбор данных с цифровых входов карт серии CompuScope 3200

Комплектация:

• USB осциллограф
• сетевой адаптер 12 В (от сети 110/220 В)
• USB кабель
• сумка
