Tektronix поднимает планку частот выборки и целостности сигнала для осциллографов

Tektronix поднимает планку частот выборки и целостности сигнала для осциллографов

29.10.2010

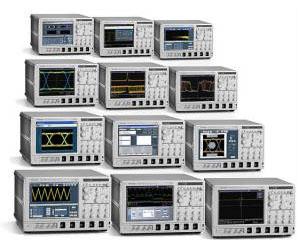

Компания Tektronix, Inc., ведущий мировой производитель контрольно-измерительного и мониторингового оборудования, объявила о выпуске осциллографов цифровых и смешанных сигналов серии DPO/DSA/MSO70000C, с частотой дискретизации 100 Гвыб/с, и крайне низким уровнем шумов за счет увеличения числа точек данных в результате 5-кратной передискретизации при захвате сигналов частотой 20 ГГц. Эти лучшие в мире характеристики передискретизации в широкополосном осциллографе создают существенные преимущества, включая более точное измерение целостности сигнала для таких высокоскоростных последовательных шин, как PCI Express Gen 3. Другие усовершенствования включают новую, более мощную вычислительную платформу и более стабильный задающий генератор, идеально подходящий для измерения параметров РЛС.

Высокопроизводительные осциллографы с полосой более 4 ГГц используются для измерения характеристик высокоскоростных последовательных шин, широкополосных радаров, скоростных оптических коммуникационных систем, высокопроизводительных встроенных систем и для приложений в области физики высоких энергий. С ростом скорости передачи данных, важнейшим фактором становится обеспечиваемый измерительной системой запас точности. Обладая непревзойденной возможностью 5-кратной передискретизации, осциллографы серии DPO/DSA/MSO70000C обеспечивают характеристики и целостность сигнала, необходимые разработчикам для проверки соответствия своих передовых разработок требованиям технических условий.



Кроме двукратного повышения частоты дискретизации по сравнению с предыдущей серией “B”, осциллографы DPO/DSA/MSO70000C обладают более производительной вычислительной платформой. Она предлагает более высокую скорость обработки длинных последовательностей данных, свойственных измерениям джиттера, шума, коэффициента битовых ошибок (BER) и статистическим измерениям. Существенно увеличена также скорость начальной загрузки и запуска приложений.

В любом цифровом осциллографе существует тесная связь между частотой выборки и внутренним шумом – высокая частота выборки уменьшает шум, что, в свою очередь, повышает точность измерений. Как показали обширные сравнительные испытания, осциллографы серии DPO/DSA/MSO70000C при частоте выборки 100 Гвыб/с обеспечивают снижение шума до 20 % по сравнению с частотой 50 Гвыб/с, установленной на том же приборе.

Высокостабильный задающий генератор для проверки широкополосных РЛС

В современных радиолокационных системах используется частотная и фазовая модуляция импульсов, улучшающая разрешение РЛС по расстоянию и расширяющая возможности идентификации целей. Основой надежной работы системы является поддержание одинаковых параметров модуляции от импульса к импульсу. Лучшими приборами для измерения импульсов РЛС являются осциллографы, но для точной синхронизации во время захвата длинных последовательностей им необходим стабильный задающий генератор.

Осциллографы серии DPO/DSA/MSO70000C отвечают этому требованию, предлагая новый высокостабильный задающий генератор, обладающий меньшим долговременным джиттером и большей стабильностью фазы и частоты. В сочетании с функциями измерения установки фазы и частоты в ПО SignalVu для векторного анализа сигналов, осциллографы серии DPO/DSA/MSO70000C дают разработчикам радиостанций и РЛС с быстро перестраиваемой частотой возможность точного измерения характеристик системы.

Компания Tektronix лидирует в сфере тестирования последовательных шин

Осциллографы серии DPO/DSA/MSO70000C обладают полосой и частотой дискретизации, необходимыми для отладки последовательных шин со скоростями передачи до 12 Гбит/с во всех каналах одновременно, что идеально подходит для многоканальных приложений, включая PCI Express 3, SATA 6 Гбит/с, SuperSpeed USB, HDMI, DisplayPort и 10 Gb Ethernet. Режим регистрации FastAcq обеспечивает скорость захвата более 300 000 осциллограмм в секунду – примерно в 100 раз быстрее ближайших аналогов – предлагая тонкую оценку поведения сигнала и более глубокий анализ.



Компания Tektronix предлагает широкий выбор программных пакетов для проектирования, отладки и проверки высокоскоростных последовательных шин. В том числе программное обеспечение DPOJET для анализа джиттера и временных соотношений,SDLAдля тестирования передатчиков, межсистемных соединений и приемников, а также специализированные пакеты для DDR, DisplayPort, PCI Express, USB, HDMI, SATA, Ethernet, Fibre Channel и других стандартов. Кроме того, компания Tektronix выпускает широкий диапазон пробников и принадлежностей для осциллографов, включая инновационные пробники TriModeTM для выполнения аналоговых и цифровых подключений к тестируемым устройствам с минимальными искажениями.

Осциллограф смешанных сигналов наивысшей производительности

Удостоенная приза "Best in Test” за 2010 год, серия MSO70000 является самым производительным в отрасли семейством осциллографов смешанных сигналов и предлагает 20 измерительных каналов (4 аналоговых и 16 цифровых) с верхней границей аналоговой полосы от 4 до 20 ГГц. MSO70000C сочетает отличное отображение сигнала и временные характеристики высококачественного логического анализатора с аналоговой точностью, возможностями подключения и удобством высокопроизводительного осциллографа реального времени. Это превращает его в идеальное средство отладки и проверки для таких требовательных приложений, как память DDR, высокопроизводительные специализированные ИС, ПЛИС, системы на кристалле (SoC) и цифровые РЧ устройства.


Осциллографы серии DPO/DSA/MSO70000C можно приобрести уже сейчас.


Информация о поставщике:  Tektronix
