Новая серия двухканальных цифровых генераторов Актаком: АНР-1011, АНР-1021, АНР-1031 и АНР-1041

Новая серия двухканальных цифровых генераторов Актаком: АНР-1011, АНР-1021, АНР-1031 и АНР-1041

01.11.2010

Представляем новую серию двухканальных генераторов Актаком, построенных по принципу цифрового синтеза. Учитывая тот факт, что данные приборы используют в своей работе принцип цифрового синтеза, то, естественно, данную серию будут отличать: высокая точность установки частоты, малый уровнем искажений, быстрый переход с одной частоты на другую.
Новая серия генераторов представлена четырьмя моделями: АНР-1011, АНР-1021, АНР-1031 и АНР-1041 с максимальной частотой генерации до 40 МГц.
Так максимальная частота генерации приборов данной серии составляет:
Вышеприведенные значения приведены для синусоидального сигнала, сформированного на первом канале (канал А).
Канал А, в данной серии генераторов, как, впрочем, и для большинства других генераторов Актаком, довольно существенно отличается от канала B. Первый канал более предназначен для генерации более высокочастотных, а также модулированных сигналов с высоким качеством воспроизведения формы сигнала. В канале А имеется возможность формирования сигналов четырех форм: синус, меандр, импульс и DC. Кроме того, в канале А, можно генерировать и модулированные сигналы с такими типами модуляции, как: амплитудная модуляция, частотная модуляция, частотная манипуляция, амплитудная манипуляция, фазовая манипуляция. Причем источник модуляции может быть как внешний, так и внутренний.
При цифровом принципе формирования сигнала следует обращать внимание и на характеристики отвечающие за этот процесс. К таким параметрам можно отнести: разрешение по вертикали, количество точек, участвующих в формировании сигнала и частоту дискретизации. В серии генераторов АНР-1011, АНР-1021, АНР-1031 и АНР-1041, вышеприведенные параметры для канала А - следующие: разрешение по вертикали: 10 бит, частота дискретизации - 180 Мвыборок, количество точек, участвующих в формировании сигнала - до 16К.
Также на канале А имеется и ряд других дополнительных режимов из которых следует отметить: режим свипирования (качания) по частоте и амплитуде в направлениях: вверх, вниз и вверх-вниз, а, также, режим выдачи пачек импульсов.
Но основным преимуществом серии генераторов АНР-1011, АНР-1021, АНР-1031 и АНР-1041 является наличие встроенного амплитудного усилителя. Данный амплитудный усилитель позволяет формировать сигналы с максимальной амплитудой до 30 В пик в диапазоне частот 1 Гц…200 кГц. При этом максимальная выходная мощность составляет 8 Вт (8 Ом), 2 Вт (50 Ом).
В отличии от канала А, который позволяет работать с такими стандартными типами форм сигналов, как: синус, меандр, импульс и напряжение постоянного тока, в канале B список таких форм значительно расширен. В канале B предусмотрена возможность формирования до 22 типов сигналов!!!, причем часть из них, довольно, уникальные.
Кроме вышеперечисленных возможностей в серии генераторов АНР-1011, АНР-1021, АНР-1031 и АНР-1041 предусмотрен и режим частотомера с диапазоном от 1 Гц до 100 МГц, а также и такая интересная особенность присущая всем новым двухканальным моделям генераторов Актаком, как: возможность определения частоты сигнала канала B, как гармоники от частоты канала A.

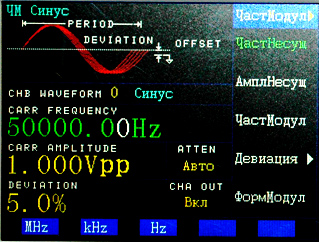

Все параметры, характер их изменения выводятся на цветной высокочеткий 3,5" TFT дисплей с матрицей 320х240 точек и поддержкой графического отображения сигнала. Благодаря этим возможностям, управление генератором становится интуитивно понятным.


Дружеский интерфейс, русскоязычное меню, отличное разрешение по вертикале и горизонтали при формировании сигнала, высокая функциональность, возможность работы с различного рода модулированными сигналами, небольшие габариты и вес позволяют надеяться, что генераторы Актаком АНР-1011, АНР-1021, АНР-1031 и АНР-1041 будут пользоваться устойчивым спросом на российском рынке измерительной техники.
Генераторы Актаком АНР-1011, АНР-1021, АНР-1031 и АНР-1041 уже доступны к поставке со склада
