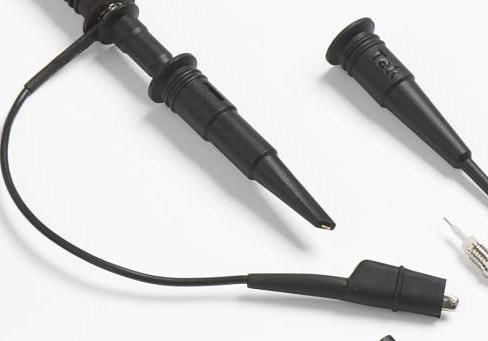

Новые пассивные пробники TEKTRONIX общего назначения TPP1000 и TPP0500

Новые пассивные пробники TEKTRONIX общего назначения  TPP1000 и TPP0500

21.12.2010

Представляем новинку от TEKTRONIX: Пробники TPP1000 и TPP0500 - это широкополосные пассивные пробники общего назначения с низкой входной емкостью и автоматической коменсацией, разработанные для использования с новыми цифровыми осциллографами TEKTRONIX серии Tektronix MSO/DPO5000 и MSO/DPO4000B.

С точки зрения полосы пропускания и нагрузочной емкости TPP1000 и TPP0500 обеспечивают возможности, ранее недостижимые в пассивных пробниках своего класса.
Такой уровень возможностей был получен через сочетание новой схемотехники как в пробнике, так в подключаемом осциллографе. Улучшение в полосе входной емкости и автоматизация компенсации пробника превращает недостатки пассивных пробников в его преимущества, см. таблицу ниже.

Преимущества пробников TektronixTPP1000 & TPP0500

Преимущества традиционных пассивных пробников

  • Полоса до 1 ГГц
  • Низкая входная емкость
  • Недорогой
  • Широкий динамический диапазон
  • Механически надежный
  • Высокое входное сопротивление
  • Автоматическая НЧ-компенсация
  • Автоматическая ВЧ-компенсация

  • Недорогой
  • Широкий динамический диапазон
  • Механически надежный
  • Высокое входное сопротивление

Недостатки пробников TektronixTPP1000 & TPP0500

Недостатки традиционных пассивных пробников

  • Работают только с осциллографами серии MSO/DPO5000 и MSO/DPO4000B. Не совместимы с другими осциллографами Tektronix и осциллографами других производителей.
  • Низкая полоса
  • Высокий входной импеданс
  • Требуют ручной НЧ- компенсации
  • ВЧ-компенсация требует сервиса производителя.

  Спецификация:

Параметр

TPP1000

TPP0500

Коэф. аттенюации

10X

10X

Динамический диапазон

300 V CAT II

300 V CAT II

Полоса

1 ГГц

500 МГц

Время нарастания

< 400 пс

< 700 пс

Входной импеданс на кончике пробника

10 MОм
3.9 пФ ± 0.3 пФ

10 MОм
3.9 пФ ± 0.3 пФ

Длина кабеля

1.3 м

1.3 м

Стандартные пассивные пробники используются в первую очередь для визуализации сигналов, и большинство пользователей подключают такой пробник к общей шине измеряемого устройства  длинным земляным проводом.



Длинный земляной провод делает подключение пробника  к устройству простым и удобным (как правило, на конце его имеется небольшой крокодильчик), но его значительная длина (более 10 см) приводит к повышению входной емкости и индуктивности системы и  характерным колебательным искажениям сигнала (т.н. звону) на высоких частотах. Чтобы избежать таких искажений есть два пути:

1.     Использовать максимально  короткий земляной проводник.

2.     Использовать пробник с минимальной входной емкостью (это сдвигает резонансную частоту звона и уменьшает этот эффект).  TPP1000 и  TPP0500 имеют минимальную в отрасли входную емкость  на кончике пассивного пробника  < 4 пФ.

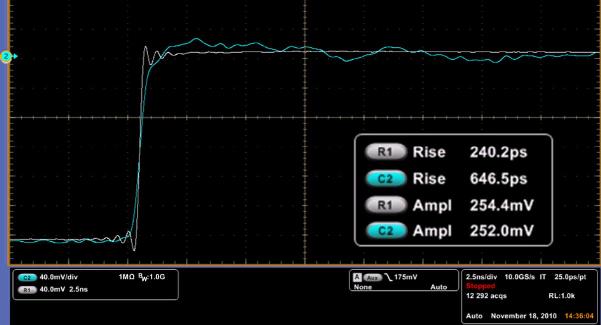

На рис. ниже  показаны  две осциллограммы: Белым цветом - осциллограмма опорного сигнала со скоростью нарастания 240 пс в виде ступеньки, и голубым цветом – осциллограмма, снятая с пробника TPP1000 с длинным земляным выводом, на который подан этот тестовый сигнал. Из картинки,  видно,   что несмотря на использование длинного земляного проводника (15 см), низкая входная емкость самого пробника   существенно подавляет эффекты звона, хотя и длинная связь по земле продолжает отрицательно влиять на результаты измерения скорости нарастания сигнала (измеренная величина 646 пс остается хуже  значения в спецификации -  400 пс, измеряемой обычно с использованием короткого земляного контакта).


Информация о поставщике:  Tektronix
