Новое семейство ультравысокоскоростных аналогово-цифровых преобразователей GAGE CompuScope в нашем ассортименте

Новое семейство ультравысокоскоростных аналогово-цифровых преобразователей GAGE CompuScope в нашем ассортименте

24.12.2010

В нашем ассортименте появилось семейство новых ультравысокоскоростных аналогово-цифровых преобразователей GAGE CompuScope 12501, 12502 и GAGE CompuScope 122G1121G2, 121G1  (для шины PCI). Скорость оцифровки АЦП составляет до 2 ГВыб/сек, полоса пропускания – до 500 МГц, а разрядность – 12 Бит.

Основные технические характеристики:

  • 1 или 2 канала
  • скорость оцифровки до 2 ГВыб/сек
  • разрешение по вертикали 12 Бит
  • полоса пропускания до 500 МГц
  • память 128 МВыб (опционально 256 МВыб, 512 МВыб, 1 МВыб, 2 МВыб)

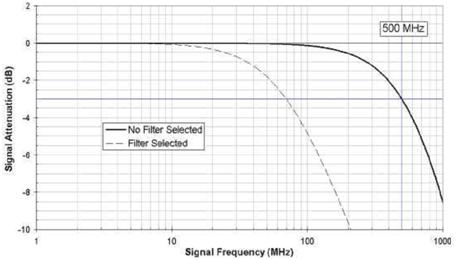

  • линейность АЧХ ±0,5 дБ в полосе 350 МГц (у CS122G1,  CS121G2, CS121G1)
  • малая потребляемая мощность (до 15 Вт)
  • интерфейс PCI 32 Бит 66 МГц
  • управление модулями АЦП из под ПО GageScope®, а так же возможность работы с SDK (LabVIEW, MATLAB, C/C#)

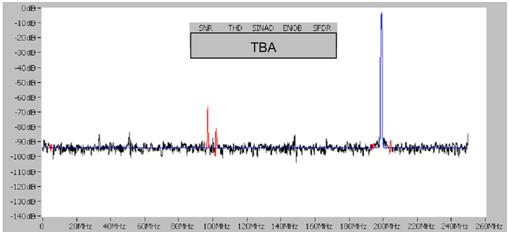

Одной из особенностей АЦП CompuScope является высокое эффективное число разрядов (ENOB - Effective Number of Bits) в процессе анализа высокочастотных сигналов. Например, эффективная разрядность АЦП на частоте 200 МГц (для CS 12501 и 12502) составляет более 9,5 разрядов, что превосходит аналогичные 12-битные модели конкурентов в 2 раза (по данному показателю).

В расчет эффективного числа разрядов принимается не только отношение сигнал/шум (как это делается у многих производителей), но и коэффициент искажений, что делает результаты оцифровки максимально точными.


Управление платой АЦП и проведение измерений осуществляется при помощи программного обеспечения GageScope (версии) или приложения, разработанного в SDK.

Для преобразования и анализа многоканальных сигналов существует возможность объединения до восьми карт АЦП в одну систему Master/Slave, которая обеспечивает работу по 16 каналам с скоростями оцифровки 500 МВыб/сек по каждому каналу.



GAGE является лидирующей компанией на рынке измерительных систем на базе модулей к ПК класса «High end» и систем, построенных на платформе PCI, CompactPCI, PXI, VXI, CAMAC и др.

Продукция Gage включает в себя семейства мега/гигагерцовых плат АЦП и осциллографических карт, карт генераторов аналоговых сигналов, модулей ввода/вывода цифровых сигналов, а также программное обеспечение для осциллографов GageScope ® и широкий спектр мощных SDK (Software Development Kits).

Клиентами Gage являются ведущие американские и международные корпорации, а также правительственные и научные организации: ВМС США, Национальное агентство по аэронавтике и космическим исследованиям (NASA), компании Lockheed, Sony, Honeywell, IBM, Seagate, General Motors, Siemens и многие другие. Более 85% своей продукции Gage экспортирует за рубеж — в более чем 20 стран мира. Высококачественный уровень интерфейса является одной из ключевых компетенций инженеров компании DynamicSignals.

Подробные описания: GAGE CompuScope 12501, 12502

GAGE CompuScope CS122G1,  CS121G2, CS121G1


Информация о поставщике:  GaGe
