В нашем ассортименте появилось новое семейство многоканальных осциллографических плат GaGe Razor CompuScope

В нашем ассортименте появилось новое семейство многоканальных осциллографических плат GaGe Razor CompuScope

26.01.2011

Осциллографические PCI платы GaGe семейства Razor CompuScope представляют собой 2-х или 4-х канальные 12-, 14- и 16-битные дигитайзеры с частотой дискретизации до 200 МВыб/сек на канал, полосой пропускания до 125 МГц и памятью до 4 Гбайт. Осциллографические платы данного семейства могут объединяться в одну измерительную систему, число входных каналов которой может достигать 32.

Основные технические характеристики:

  • 2 или 4 канала
  • скорость оцифровки до 200 МВыб/сек
  • разрешение по вертикали 12, 14 или 16 Бит

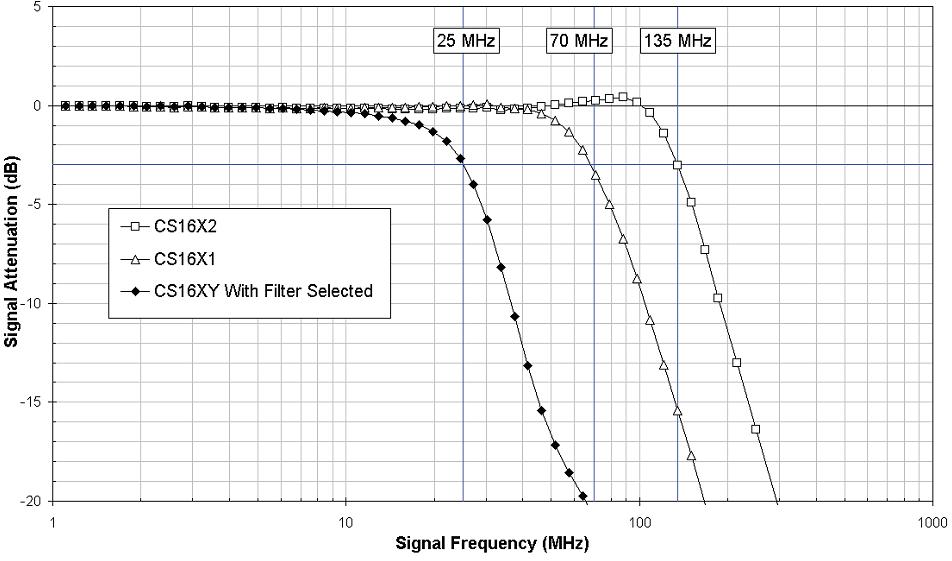

  • полоса пропускания до 125 МГц
  • высокое входное напряжение до ±50 В
  • память 128 МВыб (опционально 256 МВыб, 512 МВыб, 1 ГВыб, 2 ГВыб)
  • малая потребляемая мощность
  • интерфейс PCI 32 Бит 66 МГц
  • возможность объединения в одну измерительную систему до 32 каналов (8 карт)
  • управление модулями АЦП из под ПО GageScope®, а так же возможность работы с SDK (LabVIEW, MATLAB, C/C#)

Одной из особенностей АЦП CompuScope является высокое эффективное число разрядов (ENOB - Effective Number of Bits) и ультранизкий коэффициент нелинейных искажений.

В расчет эффективного числа разрядов принимается не только отношение сигнал/шум (как это делается у многих производителей), но и коэффициент искажений, что делает результаты оцифровки максимально точными.

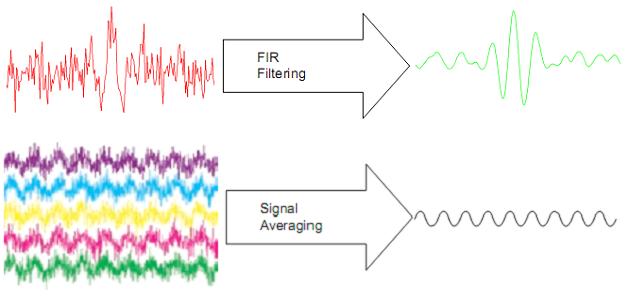

Для более «чистой» регистрации сигнала, особенно с низким уровнем, существует возможность апгрейда платы (уточняется при заказе) при помощи встраивания узла усреднения и КИХ-фильтрации сигнала (eXpert Signal Averaging, eXpert FIR Filtering).

Кроме того, осциллографические платы семейства Razor имеют вход ±50 В, что идеально подходит для работы в сфере авиационной и автомобильной промышленности. Как правило, такой диапазон имеется у осциллографов, но не у дигитайзеров.

Благодаря многоканальной системе синхронизации Master/Slave платы семейства Razor  могут объединяться в единую измерительную систему, содержащую до 8 дигитайзеров или 32 каналов. Система Master/Slave автоматически выполняет калибровку плат семейства Razor, что обеспечивает точность одновременной выборки по всем каналам в пределах 200 пикосекунд, причем скорость оцифровки по каждому каналу составляет до 200 МВыб/сек.

Управление платой АЦП и проведение измерений осуществляется при помощи программного обеспечения GageScope или приложения, разработанного в SDK.


GAGE является лидирующей компанией на рынке измерительных систем на базе модулей к ПК класса «High end» и систем, построенных на платформе PCI, CompactPCI, PXI, VXI, CAMAC и др.

Продукция Gage включает в себя семейства мега/гигагерцовых плат АЦП и осциллографических карт, карт генераторов аналоговых сигналов, модулей ввода/вывода цифровых сигналов, а также программное обеспечение для осциллографов GageScope ® и широкий спектр мощных SDK (Software Development Kits).

Клиентами Gage являются ведущие американские и международные корпорации, а также правительственные и научные организации: ВМС США, Национальное агентство по аэронавтике и космическим исследованиям (NASA), компании Lockheed, Sony, Honeywell, IBM, Seagate, General Motors, Siemens и многие другие. Более 85% своей продукции Gage экспортирует за рубеж — в более чем 20 стран мира. Высококачественный уровень интерфейса является одной из ключевых компетенций инженеров компании DynamicSignals.

Подробные описания: GAGE Razor CompuScope 12X2

 GAGE Razor CompuScope 14X2

 GAGE Razor CompuScope 16XX

Мэйнфреймы


Информация о поставщике:  GaGe
