Новинка! Измерители ВЧ и СВЧ мощности Tektronix PSM

Новинка! Измерители ВЧ и СВЧ мощности Tektronix PSM

09.02.2012

Серии измерителей мощности PSM от Tektronix PSM3000, PSM4000 и PSM5000 представляют собой компактные устройства, обладающие высокой производительностью и точностью измерений. Измерители мощности PSM могут работать в СВЧ диапазоне частот до 26,5 ГГц, а максимальный динамический диапазон может составлять до 80 дБ.

Всего в линейке измерителей мощности PSM от Tektronix представлено 13 моделей, которые разделены на три серии: PSM3000, PSM4000 и PSM5000. Различие серий, в основном, функциональное, хотя внутри серий между моделями есть некоторые конструктивные особенности о которых мы скажем ниже.

Серия PSM3000 предназначена для измерения с высокой точностью истинного значения средней мощности (True Average Power). Это "младшая" серия измерителей мощности Tektronix. В серии - 5 моделей: PSM3110, PSM3120, PSM3310, PSM3320, PSM3510. Основные технические параметры измерителей мощности PSM3000 приведены в таблице ниже.

Характеристики

PSM3110

PSM3120

PSM3310

PSM3320

PSM3510

Входной разъем3,5 мм
(male)
N-тип
(male)
3,5 мм
(male)
N-тип
(male)
3,5 мм
(male)
Диапазон рабочих частот10 МГц...8 ГГц 10 МГц...18 ГГц 10 МГц...26,5 ГГц
Динамический диапазон-55 дБм...+20 дБм
Габаритные размерыØ48 мм х 74 мм
Вес 164 г (разъем 3,5 мм) / 203 г (разъем N-тип)

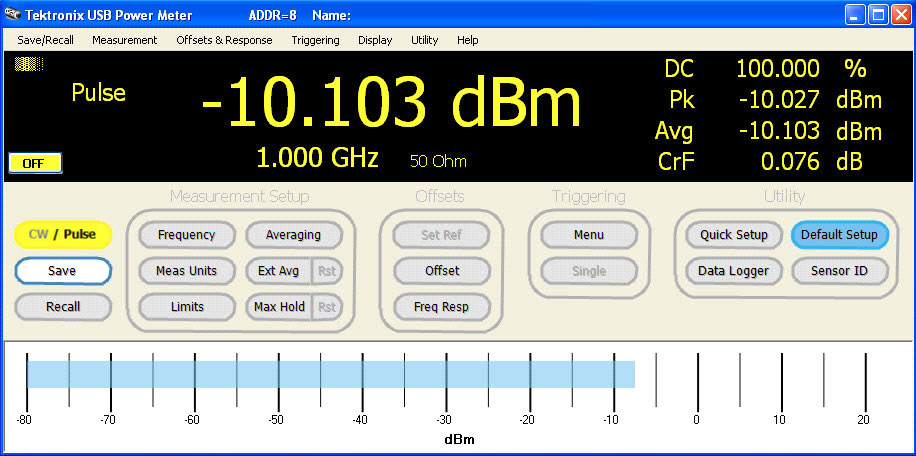

Каждый измеритель мощности Tektronix любой из серий (PSM3000, PSM4000 и PSM5000) может выполнять высокоскоростные измерения (до 2000 опер./сек) и поставляется с программным обеспечением под Windows, которое обеспечивает управление датчиком, считывание и запись данных. Подобная комбинация обеспечивает полное решение измерительной задачи, при обеспечении компактности и при этом отпадает необходимость в отдельном мэйнфрейме. Измеритель мощности PSM подключается к персональному компьютеру по интерфейсу USB 2.0, а, кроме того, до 12 датчиков могут быть интегрированы в среде LabVIEW и использоваться совместно с другими приборами Tektronix которые поддерживают эту возможность.

Серия PSM4000 расширяет возможности "младшей" серии и обеспечивают измерение не только средней мощности (CW), но уже могут работать в импульсном режиме и дополнительно позволяют измерять импульсную и пиковую мощность. Серия PSM4000 представлена четырьмя моделями (PSM4110, PSM4120, PSM4320, PSM4410) с основными техническими характеристиками приведенными в таблице ниже

Характеристики

PSM4110

PSM4120

PSM4320

PSM4410

Входной разъем3,5 мм
(male)
N-тип
(male)
N-тип
(male)
3,5 мм
(male)
Диапазон рабочих частот10 МГц...8 ГГц 10 МГц...8 ГГц 50 МГц...18,6 ГГц 50 МГц...20 ГГц
Динамический диапазон10 МГц...6 ГГц:
-60 дБм...+20 дБм

6 ГГц...8 ГГц:
-50 дБм...+20 дБм
-40 дБм...+20 дБм
Максимальный диапазон пик-средн.10 МГц...6 ГГц: 80 дБ
6 ГГц...8 ГГц: 70 дБ
55 дБ
Габаритные размерыØ48 мм х 62 мм Ø48 мм х 74 мм
Вес 110 г 149 г 163 г 124 г

И наконец наибольшей функциональностью обладает серия Tektronix PSM5000. Кроме тех возможностей, что представляет серия PSM4000, в "старшей" серии появляются дополнительные возможности по пиковым и импульсным измерениям

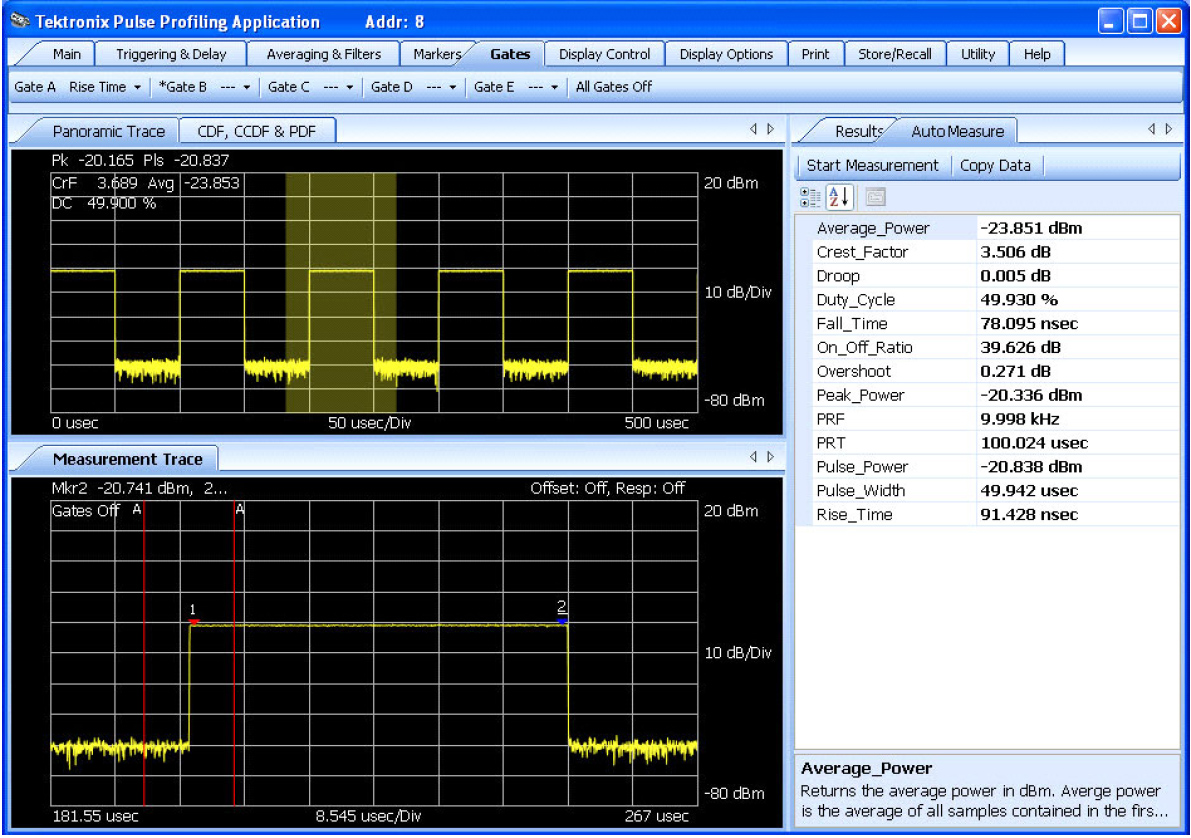

Благодаря использованию специального программного обеспечения Tektronix Pulse Profiling Software можно проводить анализ во временной области повторяющихся импульсных сигналов с вычислением таких параметров , как: время нарастания и спада, коэффициент заполнения, выброс, спад импульса, крест-фактор, длительность импульса, период, занимаемый диапазон, частоту и период повторения, среднюю мощность, пиковую мощность, импульсную мощность. Кроме того, программное обеспечение позволяет строить и графически воспроизводить огибающую импульса, проводить статистический анализ графических данных, в т.ч. с использованием интегральных функций распределения (CCDF) и функций плотности вероятности (PDF).

Серия представлена четырьмя моделями: PSM5110, PSM5120, PSM5320, PSM5410.

Характеристики PSM5110PSM5120 PSM5320

PSM5410

Входной разъем3,5 мм
(male)
N-тип
(male)
N-тип
(male)
3,5 мм
(male)
Диапазон рабочих частот100 МГц...8 ГГц 100 МГц...8 ГГц 50 МГц...18,6 ГГц 50 МГц...20 ГГц
Динамический диапазон100 МГц...6 ГГц:
-60 дБм...+20 дБм

6 ГГц...8 ГГц:
-50 дБм...+20 дБм
-40 дБм...+20 дБм
Максимальный диапазон пик-средн.100 МГц...6 ГГц: 80 дБ
6 ГГц...8 ГГц: 70 дБ
55 дБ
Габаритные размерыØ48 мм х 62 мм Ø48 мм х 74 мм
Вес 110 г 149 г 163 г 124 г

Для получения более информации о возможностях различных серий измерителей мощности Tektronix серий PSM будет полезна сравнительная таблица:

ХарактеристикаСерия PSM3000Серия PSM4000Серия PSM5000
Частотный диапазон10 МГц…26,5 ГГц10 МГц…20 ГГц50 МГц…20 ГГц
Динамический диапазон-55 дБм…+20 дБм-60 дБм…+20 дБм-60 дБм…+20 дБм
Скорость измерения2000 измерений2000 измерений2000 измерений
Функции измерения
Средняя мощность (истинное значение)
Средняя мощность (CW)
Пиковая и импульсная мощность
Пиковая и средняя мощность в пачке импульсов
Регистрация данных
Длительность, выброс, время нарастания/спада, спад импульса
Измерения в стробированной временной области
Маркерные измерения импульса

Как видно из таблиц выше различные модели отличаются не только функционально, но и конструктивно.
Модели, имеющие в третьей цифре названия "1" (XX1X), в качестве входного разъема используют 3,5 мм разъем ("папа").

Модели, имеющие в третьей цифре названия "2" (XX2X), в качестве входного разъема используют разъем типа BNC ("папа").

Для синхронизации с другими измерительными приборами все модели имеют триггерные входы и выходы TTL уровня.

Благодаря, высокой функциональности, быстродействию и непревзойденным техническим характеристикам позволяют использовать измерители мощности PSM в самых различных областях измерений, например:

  • Стандартные измерения ВЧ и СВЧ средней мощности
  • Измерение параметров повторяющихся импульсных сигналов, таких как сигналы от навигационных и метеорологических устройств и подобных радаров
  • Измерение пиковой и средних мощностей модулированных сигналов, с такими протоколами как GSM, CDMA, WCDMA, HSPA, WiMAX с частотой выше 10 МГц.
  • Измерение пиковой и средних мощностей модулированных сигналов различных систем связи и радиовещания, цифрового телевидения и подобных коммуникационных устройств
  • Проверка работоспособности и измерение характеристик усилителей, коммутаторов и других ВЧ и СВЧ устройств

Новые измерители мощности Tektronix PSM3000, PSM4000 и PSM5000 имеют расширенную трехлетнюю гарантию.

Измерители мощности Tektronix PSM3000, PSM4000 и PSM5000 доступны к поставке.

Цены, указанные на сайте - актуальные.
Ждем Ваших заказов!
