Новая модель высокочастотного генератора сигналов произвольной формы от Rigol

12.11.2015

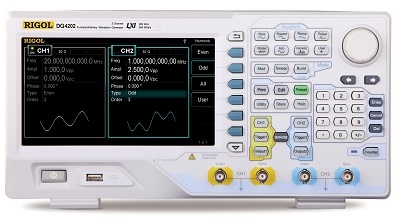

Компания RIGOL Technologies, Inc. представила на российском рынке свою новую модель двухканального генератора произвольной формы DG4202.


Новая модель расширяет серию DG4000 до четырех моделей, которые отличаются частотой генерации:
DG4202: 200 МГц
DG4162: 160 МГц
DG4102: 100 МГц
DG4062: 60 МГц

Новая модель двухканального генератора произвольной формы DG4202 предназначен для формирования сигналов следующих форм на частотах:

синусоидальный сигнал1 мкГц ~ 200 МГц
прямоугольный сигнал1 мкГц ~ 60 МГц
импульсный сигнал1 мкГц ~ 50 МГц
пилообразный сигнал1 мкГц ~ 5 МГц
гармоники1 мкГц ~ 100 МГц
белый шум (Гаусс)полоса 120 МГц (-3дБ)
специальной формы1 мкГц ~ 50 МГц

Генераторы Rigol DG4000 выполнены с применением технологий прямого цифрового синтеза (DDS), что обеспечивает высокую точность малый уровень искажений, установки частоты, быстрый переход с одной частоты на другую и ряд других высоких параметров. При цифровом принципе формирования сигнала всегда следует обращать внимание и на такой момент: какие параметры имеет ЦАП. В данной серии генераторов разрешение по вертикали (разрядность ЦАП) составляет 14 бит, количество точек, участвующих в формировании сигнала - до 16К, а частота дискретизации - 500 Мвыборок/сек. Такие характеристики позволяют воспроизводить сигнал с превосходной точностью и разрешением.

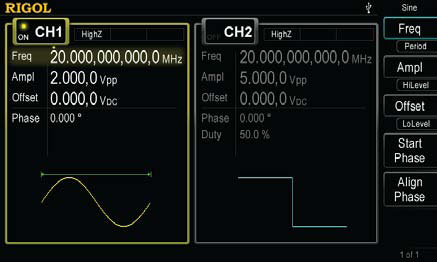

Генераторы Rigol DG4000 могут формировать до 150 произвольных форм сигналов, причем на дисплее прибора отображается не только параметры, но и форма генерируемого сигнала. Кроме того, одновременно на дисплее можно отобразить и параметры и формы по обоим каналам.



Оба канала у генераторов Rigol DG4000 - идентичные и имеют возможность фазовых и частотных сдвигов между собой. Применение технологии цифрового синтеза позволяет достичь максимального разрешения при установке частоты в обоих каналах - 1 мкГц, коэффициента гармонических искажений синусоидального сигнала -60 дБн, а фазовый шум при отстройке 10 кГц составляет не более - 115 дБн/Гц!

Универсальные генераторы Rigol DG4000 могут работать не только с гармоническими сигналами, но также имеют широкие возможности по модуляции и другим специальным режимам.

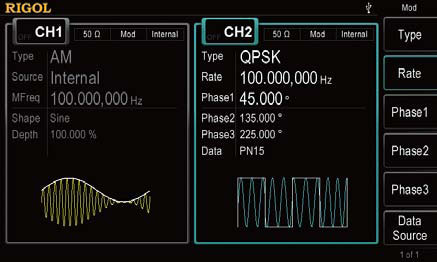

Данная серия генераторов позволяет формировать амплитудно-модулированные (АМ) сигналы, частотно-модулированные (ЧМ), фазово-модулированные (ФМ), а, кроме них, работать в режиме цифровой модуляции: частотной манипуляции (FSK, 3FSK, 4 FSK), амплитудной манипуляции (ASK), фазовой манипуляции (PSK, BPSK, QPSK), а также с ШИМ (широтно-импульсная модуляция).

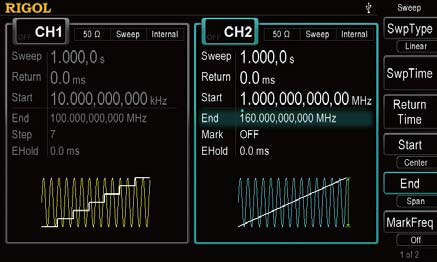

Среди других функциональных режимов работы генераторов DG4162, DG4102 и DG4062 можно выделить режим свипирования (качания) в направлениях: вверх и вниз, по линейному, логарифмическому закону или ступеньками с возможностью ручного запуска

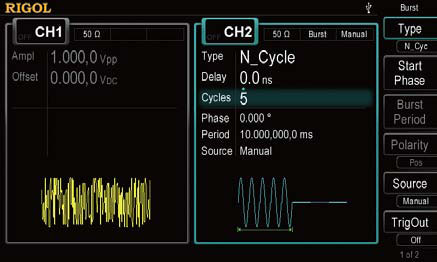

режим формирования пачек импульсов,

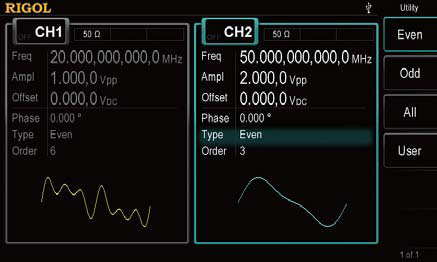

функцию генерации гармоник (до 16-го порядка)

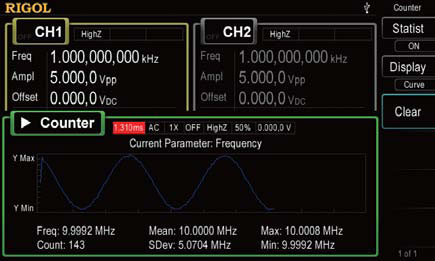

и возможность проведения статистического анализа.

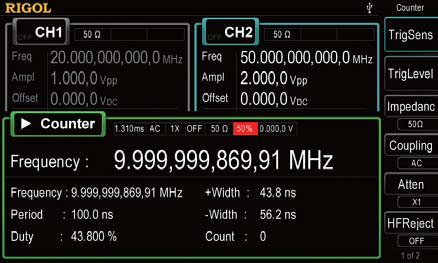

Все модели универсальных Rigol DG4000 серии имеют встроенный 6-ти разрядный частотомер с автоматическим и ручным выбором диапазона (до 200 МГц) с возможностью измерения: частоты, периода, длительности положительного/отрицательного импульса и коэффициента заполнения.

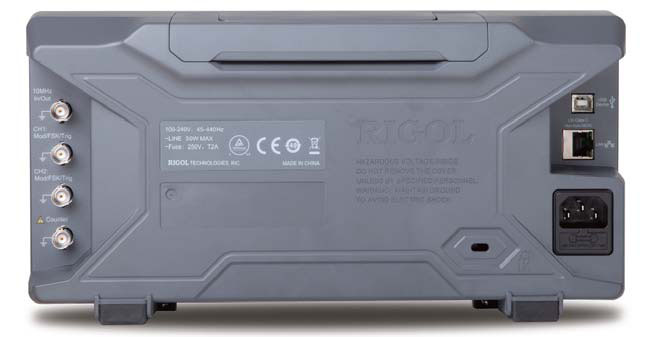

Многофункциональных генераторов произвольной формы Rigol DG4000 имеют широкие возможности по синхронизации с другими устройствами благодаря наличию не только выходов, но и входов синхронизации Для дистанционного управления от персонального компьютера в приборах имеются ряд интерфейсов, в том числе: USB device, USB host, LAN (поддержка LXI класс С).

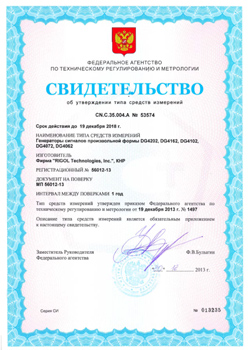

Новый генератор, как и все другие модели генераторов Rigol серии DG4000: DG4202, DG4162, DG4102, DG4072 и DG4062 включен в Государственный Реестр средств измерений за № 56012-13.




Уже сейчас можно заказать генераторы сигналов Rigol DG4202.


Информация о поставщике:  RIGOL
