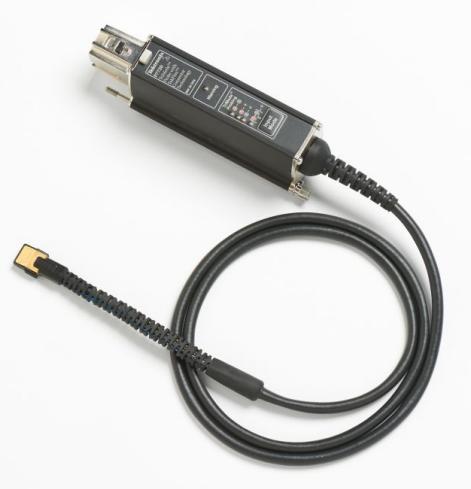

Новая серия дифференциальных пробников Tektronix TriMode™ P7700

25.04.2016

Компания Tektronix, ведущий производитель контрольно-измерительного оборудования в мире, объявила о выпуске новой серии высокочастотных дифференциальных пробников TriMode™ P7700.



Серия включает в себя 4 модели с максимальной полосой пропускания до 20 ГГц.

Параметр/Модель
P7720P7716


P7713


P7708


P77STFLXA
P77STCABL
P77BRWSR
Полоса пропускания20 ГГц16 ГГц16 ГГц13 ГГц8 ГГц
Время нарастания (10-90%)27 пс32 пс32 пс40 пс55 пс
Время нарастания (20-80%)18 пс24 пс24 пс28 пс35 пс

Новые пробники с полосой пропускания до 20 ГГц решают проблемы, возникающие в процессе отладки новейших устройств мобильной связи — минимизируют влияние на измеряемую цепь, облегчают доступ к контрольным точкам в устройствах с высокой плотностью монтажа и снижают эксплуатационные расходы.
Пробники серии P7700, минимизируют потери сигнала и обеспечивают эффективное тестирование и отладку устройств, в которых используются новейшие стандарты от LPDDR4 до MIPI D-PHY и C-PHY, повышая качество измерений параметров маломощных устройств. В отличие от пробников с длинными кабелями, соединяющими наконечник с выносным усилителем, пробники серии P7700 предлагают революционное решение, обеспечивающее расстояние между входом усилителя и контрольной точкой меньше 4 мм, что позволяет минимизировать не только потери сигнала, но и входную емкость, и шум пробника. Все параметры сигнального тракта пробников серии P7700 специфицированы, поэтому влияние пробников на результаты измерений можно исключить.
Пробники серии P7700 снабжены компактными припаиваемыми наконечниками, рассчитанными на очень плотный монтаж и оказывающими минимальное воздействие на компоненты платы.

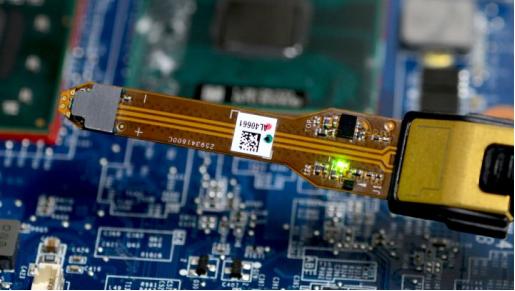

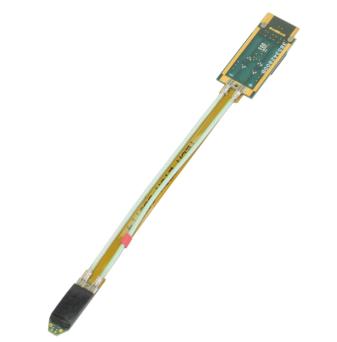

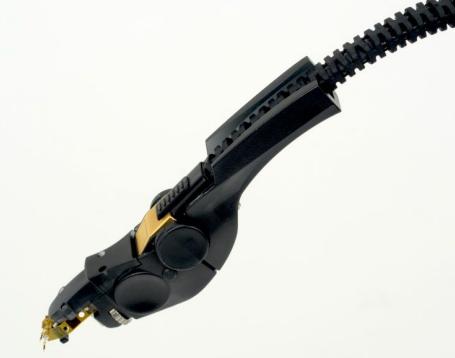

Адаптер P77STCABLАдаптер P77STFLXAАдаптер P77BRWSR


Применение в пробниках серии P7700 новых соединителей TekFlex™ обеспечивает непревзойденную гибкость подключения разнообразных принадлежностей. Конструкция соединителя TekFlex позволяет легко подключать и отключать различные принадлежности, при этом обеспечивается надежный контакт. Наличие соединения между принадлежностями и осциллографом индицируется небольшим светодиодом.

Пробники TriMode™ серии P7700 дополняют высококачественные осциллографы Tektronix и мощные средства проверки и отладки, разработанные для памяти LPDDR, средств мобильной связи стандарта MIPI и высокоскоростных последовательных интерфейсов, таких как USB 3.1 и PCI Express.

Приобрести новые высокочастотные дифференциальные пробники TriMode™ серии P7700 можно у официального дистрибьютора компании Tektronix на территории РФ - ЗАО НПП Эликс.

Информация о поставщике:  Tektronix
