Выходим из-под санкций – находим альтернативное решение. Сравнение FLUKE 190-102 и АКТАКОМ ADS-4122.

28.11.2016

Уважаемые клиенты!

Как известно, в связи с произошедшими в мире за последние 3 года политическими событиям, США и ЕС наложили в отношении РФ санкции, включающие существенные ограничения для поставки современной техники ряду отечественных предприятий, прежде всего: предприятиям оборонного и нефтегазового комплекса страны, ведущим предприятиям микроэлектроники, а также предприятиям, расположенным в Крыму. Вследствие этого, попавшие под санкции организации стали получать отказы от российских дистрибьюторов американских и европейских производителей в поставке запланированных спецификаций и столкнулись с задачей замены популярных приборов европейского и американского производства на российские аналоги или приборы, разработанные и произведенные в ЮВА и, прежде всего, в КНР.
Бурное развитие приборной промышленности в КНР позволило сделать такую задачу реально выполнимой по многим позициям и адекватно заменить многие американские и европейские приборы, ранее господствующие на российском рынке, на недорогие и уже вполне качественные приборы родом из поднебесной…
Настоящей новостью мы открываем цикл информационных материалов, посвященных возможностям таких замен. Предлагаемые варианты являются реально адекватной заменой и реализуют основные технические параметры заменяемых моделей (иногда и превышают), оставаясь по цене заметно ниже своих американских или европейских аналогов. Предлагаемые приборы большей частью прошли испытания и внесены в Госреестр средств измерений, что позволяет использовать их в широком диапазоне применений.

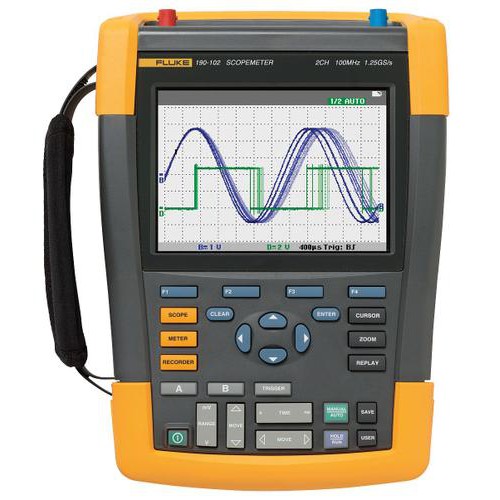

Данной новостью мы открываем новый цикл, посвященный возможности подбора аналогов приборов для предприятий из санкционного списка. И первым таким прибором, а точнее линейкой приборов, стал портативный осциллограф FLUKE-190 серии II американской компании FLUKE. Эта серия осциллографов очень популярна среди нефтяников и газовиков (и не только) вследствие своего прочного корпуса, не боящегося влаги и пыли, батарейного питания, гальванически-развязанных входов и отличных технических параметров.
Приборы этой серии имеют 2 или 4 канала, полосы пропускания от 60 до 500 МГц и внесены в государственный реестр средств измерений. Если старшие модели этой серии (на 500 МГц) пока вне конкуренции, то двухканальные модели на 60, 100 и 200 МГц могут быть заменены на приборы, которые по большинству параметров не уступают Fluke и не имеют санкционных ограничений.

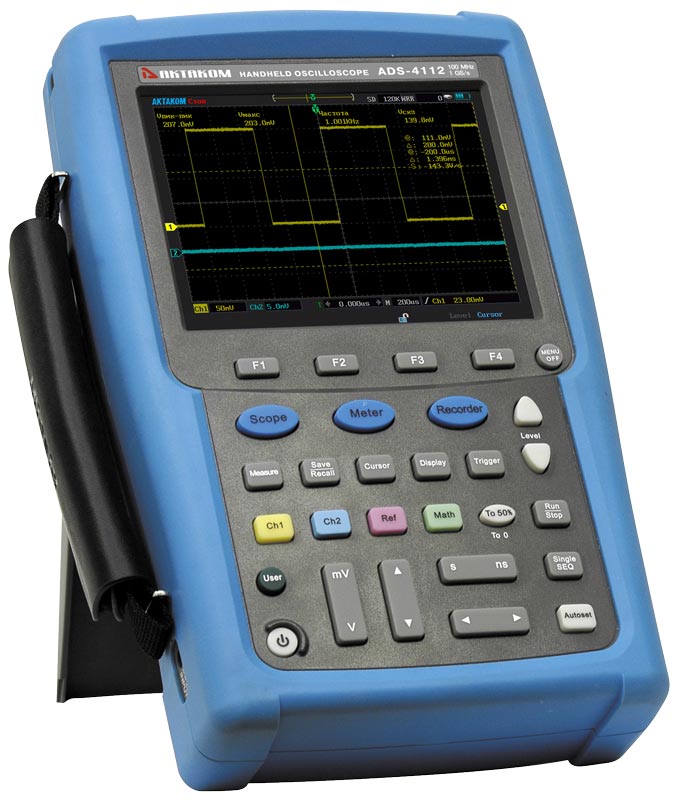

В качестве аналогов осциллографов FLUKE-190 серии II мы рекомендуем рассмотреть портативные осциллографы Актаком серии ADS-4000. Для облегчения выбора ниже приведена сравнительная таблица основных параметров портативного осциллографа FLUKE-190-102 (2 изолированных канала, 100 МГц) и портативного осциллографа АКТАКОМ ADS-4122 (2 изолированных канала 100 МГц).


Модель  FLUKE-190-102 ADS-4122



Розничная цена 258 479,00 руб. 120 950,00 руб.
Торговая марка Fluke  Актаком
ОСЦИЛЛОГРАФ
Каналы 2
2
Изолированные каналы Да Да
Полоса пропускания 100 МГц
100 МГц
Макс. частота дискретизации 1.25 Гвыб./с (все каналы)  1 Гвыб/сек (1 канал)
500 Мвыб/сек (2 канала)
Скорость захвата осциллограмм не регламентируется 50 000 осц/сек
Режимы дискретизации выборка, усреднение (2..64), пиковый детектор, огибающая выборка, усреднение (2..256), пиковый детектор, огибающая
Коэффициент отклонения 2 мВ/дел. … 100 В/дел 5 мВ/дел...50 В/дел
Макс. входное напряжение CAT III 1000 В/CAT IV 600 В  CAT II 1000 В/CAT III 600 В
Входной импеданс 1 МОм ± 1 % // 14 пФ ± 2 пФ 1 МОм ± 1% || 15 пФ ± 3 пФ
Коэффициент развертки 5 нс/дел…4 с/дел 4 нс/дел...10 с/дел
Глубина записи
10 К точек на канал 240 К точек (1 канал)
120 К точек (каждый канал)
Разрядность АЦП
Типы запуска Фронт, Длительность, Видео, N-фронт Фронт, Длительность, Видео, Логический шаблон,
Сигналы последовательных шин
(UART/RS-232, LIN, CAN, SPI, I²C, MIL-STD-1553B, ARINC429)
Количество автоизмерений 30 ( включая расширенные) 31
Расширенные автоизмерения Измерения мощности, ШИМ-сигналы, температура, децибелы, В/Гц Нет
Курсорные измерения Да   Да
Математические функции Сложение, Вычитание, Умножение, БПФ Сложение, Вычитание, Умножение , Деление, БПФ
Растяжка Да Да
РЕГИСТРАТОР
Покадровый регистратор Да ( ScopeRecord™) Да
Регистратор результатов измерений
осциллографа
Да (TrendPlot™) Да
Регистратор результатов измерений
мультиметра
Да (TrendPlot™) Да
МУЛЬТИМЕТР
Постоянное напряжение 1000В, 0,5% 1000В, 0,5%
Постоянный ток Зависит от токовых адаптеров Зависит от токовых адаптеров
Переменное напряжение 750В, до 20 кГц, 1%  750В, до 20 кГц, 1%
Переменный ток Зависит от токовых адаптеров Зависит от токовых адаптеров
Сопротивление 30 МОм
50 МОм
Емкость Нет
Да
Тест диодов Да Да
Прозвонка Да
Да
ОБЩИЕ ХАРАКТЕРИСТИКИ
Инженерный калькулятор Нет
Да
Вход внешней синхронизации Да Да
Исполнение Портативный Портативный
Интерфейс подключения к ПК USB
USB
Сохранение на USB-накопитель Да
Да
Дисплей  Цветной 6”, TFT  Цветной 5,7”, TFT
Разрешение дисплея 320х240 640х480
Сенсорное управление Нет Да
Русскоязычное экранное меню Да
Да
Ударопрочный корпус/Хольсте Да Да
Питание
аккумуляторная батарея, сетевой адаптер
аккумуляторная батарея, сетевой адаптер
Батарейное питание
2400 мАч (BP290, штатно)
4800 мАч (BP291)
6000 мАч
Время работы от штатного аккумулятора До 4 ч До 5 ч
Пыле- и влагозащита IP51 IP51
Габаритные размеры 265 x 190 x 70 мм 254x160x60 мм
Вес 2,1 кг 1,38 кг
Госреестр Да
(48993-12)
Да
(59632-15)

Аналогичным образом можно заменить "младшую" модель на 60 МГц Fluke 190-062 на ADS-4122, а также Fluke 190-202 на ADS-4222.

Из приведенной таблицы видно, что ADS-4122 действительно составляет реальную альтернативу FLUKE-190-102, обеспечивая (как и FLUKE-190-102) 2 изолированных канала по 100 МГц, батарейное питание в портативном ударопрочном корпусе IP51, встроенный мультиметр и продвинутый регистратор осциллограмм и данных измерений.
Хотя FLUKE-190-102 имеет более высокую скорость дискретизации при работе 2 каналов (что некритично, т.к. 500 Выб/с в ADS-4122 вполне достаточно для полосы пропускания 100 МГц) и более высокую категорию электробезопасности, модель серьезно уступает ADS-4122 в длине памяти, разрешении дисплея, набору наиболее часто используемых автоматических измерений и имеет больший вес.
Все вышеперечисленное дает основание серьезно рассматривать данную альтернативу для предприятий из санкционного списка.

Цикл новостей по замене приборов для предприятий из санкционного списка будет продолжен.
Следите за нашими новостями!
