Анализатор спектра Rohde & Schwarz R&S®FPC1000

07.02.2018

Представляем новый анализатор спектра начального уровня Rohde & Schwarz R&S®FPC1000. Прибор разработан в Германии в соответствии со стандартами качества приборов высшего класса.



Диапазон частот базовой модели R&S®FPC1000 составляет от 5 кГц до 1 ГГц, но он может быть расширен до 2 или 3 ГГц через опции, которые активируются кодами. При этом нет необходимости в проведении дополнительной калибровки прибора.

Анализатор спектра R&S®FPC1000 имеет низкий уровень собственного шума до –150 дБм, но при активации опционального предусилителя чувствительность улучшается до –165 дБм, что особенно важно при измерении очень слабых сигналов.
Большинство анализаторов спектра начального уровня рассчитано на измерение сигналов мощностью до +20 дБм (100 мВт), однако анализатор спектра R&S®FPC1000 способен измерять сигналы высокой мощности вплоть до +30 дБмВт (1 Вт), т.е. в 10 раз более мощные сигналы. Сочетание низкого уровня собственных шумов и высокого уровня максимальной входной мощности обеспечивают наилучший динамический диапазон R&S®FPC1000 в данном классе приборов. А очень узкая полоса разрешения (до 1 Гц), позволяет получить более детальное представление спектра.

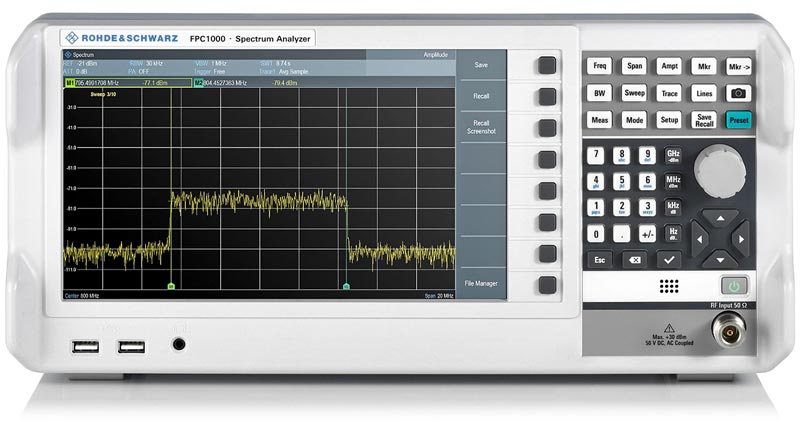

Отображать и более детально изучать сигналы с помощью нового анализатора спектра Rohde & Schwarz R&S®FPC1000 поможет большой WXGA дисплей с диагональю 10,1" и разрешением 1366 × 768 пикселей. Такой дисплей на 26 % крупнее и имеет разрешение на 160 % выше, чем стандартный 8-ми дюймовый VGA дисплей с разрешением 640 × 480 пикселей.

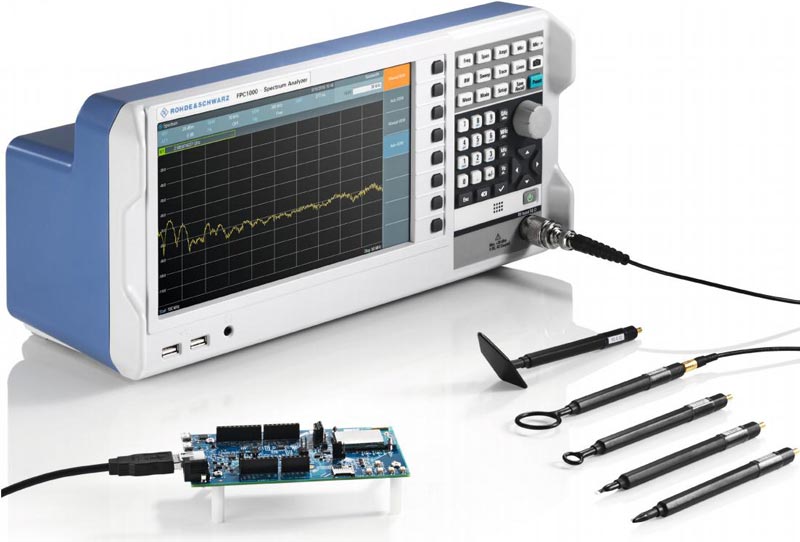

Использовать анализатор спектра R&S®FPC1000 для выявления электромагнитных помех в печатных платах, устройствах, кабелях и т.п. поможет опция режима приемника R&S®FPC-K43, которая активирует квазипиковый детектор и дополнительные фильтры 200 Гц, 9 кГц, 120 кГц, 1 МГц.

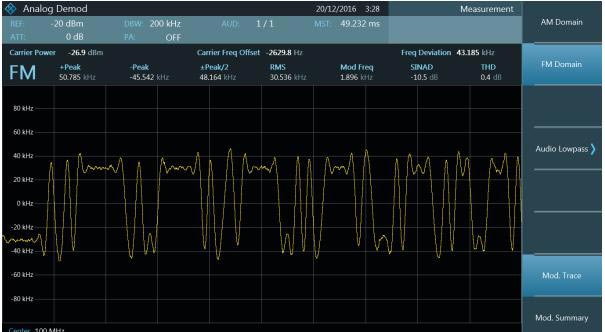

Провести анализ амплитудной и частотной модуляции, а также измерить их параметры позволит установка опции R&S®FPC-K7. При ее активации в окне аналоговой демодуляции отображается форма сигнала и параметры измерения: мощность несущей, смещение несущей, коэффициент модуляции для АМ-сигналов или девиация частоты для ЧМ-сигналов, коэффициенты SINAD, THD и т.д.



Демодулированный аудиосигнал может быть выведен как на встроенный динамик, так и на наушники.

Кроме того, анализатор спектра Rohde & Schwarz R&S®FPC1000 поддерживает анализ и цифровых модуляций, таких как амплитудная АМн и частотная ЧМн манипуляция. При этом в окне цифровой модуляции отображаются измеренная кривая, глазковая диаграмма, ошибки модуляции и результаты символьного анализа.

Опция более сложные измерения R&S® FPC-K55 добавляет в R&S®FPC1000 новые функции:
  • Измерения мощности в канале
  • Измерения занимаемой полосы частот • Измерения коэффициента утечки мощности в соседний канал (ACLR)
  • Измерения спектральной маски излучения (SEM)
  • Измерения паразитных излучений и точки пересечения третьего порядка (TOI).
  • Отображение занятости спектра
  • Отображение изменяющихся во времени сигналах

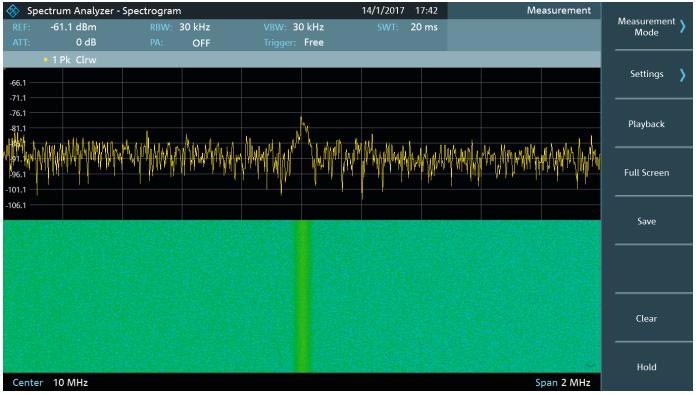

  • Отображение в виде спектрограммы


Новый анализатор спектра начального уровня R&S®FPC1000 поддерживает проводное (Ethernet, USB) и беспроводное (Wi-Fi) сетевое соединение и имеет возможность управления и проведения измерений через программные платформы R&S®InstrumentView для ОС Windows и R&S®MobileView для ОС iOS/Android . Программное обеспечение R&S®InstrumentView поддерживает специальный лабораторный режим , который поможет преподавателям через Wi-Fi обеспечить не только быструю настройку анализаторов спектра в студенческой лаборатории, но и управлять ими, синхронизировать и наблюдать за несколькими приборами одновременно.




R&S® InstrumentView R&S® MobileView
Простой и быстрый обмен снимками экрана и конфигурациями настроек между прибором и ПК -
Дистанционное управление прибором из любого сетевого месторасположения
Простое создание протоколов испытаний в формате PDF, HTML или RTF -
Простая обработка результатов измерений -
Редактирование результатов измерений посредством отображения, скрытия, смещения маркеров или предельных линий и т.д. -
Совместимость с ПК (ОС MS Windows) -
Совместимость с ОС iOS / Android -
Поставка в комплекте с прибором R&S®FPC1000 без дополнительной оплаты

Как и практически все приборы компании Rohde & Schwarz новый анализатор спектра R&S®FPC1000 обеспечивается трехлетней гарантией.

Анализатор спектра R&S®FPC1000 включен в Государственный реестр средств измерений под номером 68365-17.
