Демонстрационная плата USB АЕЕ-1017

Розничная цена (с НДС):
недоступно
На заказ На заказ
Торговая марка: АКТАКОМ

Снято с производства.

Демонстрационная плата «АЕЕ–1017» (далее — «плата») предназначена для формирования набора тестовых сигналов при проверке различных приборов, как в полевых, так и стационарных условиях без использования персонального компьютера, а также при проведении лабораторных работ. Выходные сигналы поступают на клеммы, обеспечивающие удобный захват щупом осциллографа с зажимом. На плате предусмотрена возможность установки и подключения миниатюрной видеокамеры, которая обеспечивает телевизионные выходные сигналы, а также посадочные места разъемов для подключения дополнительной платы с символьным дисплеем и клавиатурой. Все питающие и входные разъемы, а также выходные клеммы подписаны на печатной плате в соответствии с их назначением.

Технические характеристики

Плата AEE-1017 обеспечивает выдачу следующих тестовых сигналов:

Название сигнала Обозначение на плате Описание сигнала Отображение сигнала на экране осциллографа
Интегрированный прямоугольный сигнал INT *Цифровой сигнал с частотой 10 МГц, прошедший через интегрирующую RC-цепь с постоянной времени 10 нс.
Дифференцированный прямоугольный сигнал DIF *Цифровой сигнал с частотой 10 МГц, прошедший через дифференцирующую RC-цепь с постоянной времени 10 нс.
Земля GND Общая шина платы
Сигнал с крутым фронтом FAST Цифровой сигнал с амплитудой 4В, длительностью 5 нс и длительностью фронта и спада 2 нс, с частотой следования импульсов – 1 кГц
Сигнал с широтно-импульсной модуляцией (ШИМ) PWM *Цифровой сигнал с широтно-импульсной модуляцией частотой 22 кГц с коэффициентом заполнения от 1% до 99%.
Сигналы RX и TX интерфейса RS-232 TX, RX Цифровые сигналы интерфейса RS-232 с амплитудой +/- 5В и смещением 0 В. Реализуются только при подключении к ПК через разъем RS-232
Амплитудно-модулированный сигнал AM Амплитудно-модулированный прямоугольный сигнал с частотой несущей 1 МГц и амплитудой 0,8 В, частотой модуляции 100-200 Гц и глубиной модуляции ~70%;
Сигнал для пик-детектора PEAK Амплитудно-модулированный прямоугольный сигнал (см. пункт «AM») с импульсными выбросами: амплитуда до 2,2 В, длительность выброса – 100 нс, частота выбросов – 1 кГц
Частотно-модулированный сигнал FM Цифровой частотно-модулированный сигнал c несущей частотой 5 кГц и девиацией 5 кГц
Вход для сигнала
АЦП платы
ADC Размах аналогового входного сигнала 0…3 В с максимальной частотой 5 кГц; частота оцифровки – 50 кГц. Реализуется только при наличии платы дисплея-клавиатуры.
Полосовой фильтр F_IN,
F_OUT
F_IN – вход фильтра, F_OUT – выход фильтра; Полоса пропускания 8 кГц…700 кГц. При включенном питании платы на сигнале присутствуют импульсные помехи для демонстрации влияния помех на аналоговые сигналы.
Сигналы шины USB USB Цифровые сигналы шины USB – D+, D- и питание (+5В). Реализуются только при подключении к ПК через разъемы USB-A и мини USB
Сигнал с выхода импульсного источника питания PULSE Сигнал с выхода импульсного источника питания. На выходном постоянном напряжении присутствуют импульсы преобразователя. Источник питания включается при нажатии кнопки B2.
Сигнал с фазовой манипуляцией PM Синусоидальный сигнал с фазовой манипуляцией с частотой ~3 кГц, размахом ~9.5 В и смещением 0 В.
Сигналы шины I2C SCL, SDA *Цифровые сигналы протокола I2C. Обмен по шине I2C происходит каждые 15 мс, частота следования бит – 100 кГц,
адреса устройств на шине I2C – 0х48 и 0х2С
Синусоидальные сигналы SIN, LIS Синусоидальные сигналы частотой ~ 6 кГц, амплитудой 4.8 В и постоянным смещением 0 В; сигнал LIS непрерывно сдвигается по фазе относительно сигнала SIN от 0 до 180 градусов с шагом 1 градус)
Сигнал запуска синхронизации TRIG Сигнал частотой 500 кГц амплитудой ~600 мВ со случайными помехами для запуска синхронизации по фронту, окну, ранту, паузе, длительности импульса, глитчу
Входы для сигналов генератора паттернов PG0-PG2 Входы для генератора паттернов – *цифровые сигналы используются для управления коэффициентом деления управляемого счетчика.
Пара дифференциальных сигналов L_P, L_N Цифровые сигналы частотой 6.25 МГц, скважностью 2, амплитудой 2.5 В и со случайной по времени рассинхронизацией фронтов на 60 нс
Сигнал «вспышка» BURST *Цифровой сигнал - пачка из 5 импульсов с частотой следования 10 МГц, длительностью 50 нс, пачки генерируются с частотой 3 кГц. Возможно наличие короткого импульса после пяти импульсов.
Сигналы шины SPI SCK, MISO, MOSI, SEL *Цифровые сигналы - обмен по шине SPI происходит три раза в секунду.
Управляемый счетчик C5-C8 *Цифровые сигналы с выходов двоичного счетчика с управляемым коэффициентом деления частоты, коэффициенты деления 2, 4, 8 для выходов С6 – С8 соответственно. Частота тактирования счетчика – 6.25 МГц. Сигнал с частотой тактирования счетчика выдается на С5.
Частота периодически (1 раз в секунду) уменьшается в 4 раза.
Случайная последовательность C1-C4 *Цифровые сигналы с выходов генератора случайных чисел, частота тактирования генератора – 500 Гц. На рис. справа
Сигнал с кварцевого генератора 100M *Цифровой сигнал частотой 100 МГц для тактирования ПЛИС
Видеосигнал CAM Сигнал с миниатюрной камеры. Реализуется только при наличии видеокамеры.

Общие характеристики

  • Питание: от адаптера с входным напряжением ~220В±10% и выходным напряжением в пределах +5 В…+5,5 В.
  • Потребляемая мощность не более 1,5 Вт;
  • Габариты платы 140 × 77,5 × 20 мм
  • Масса: 100 г

Комплектность

  • Плата AEE-1017-V2 - 1 шт
  • Блок питания ATH-0523 - 1 шт
  • Руководство по эксплуатации - 1 шт

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

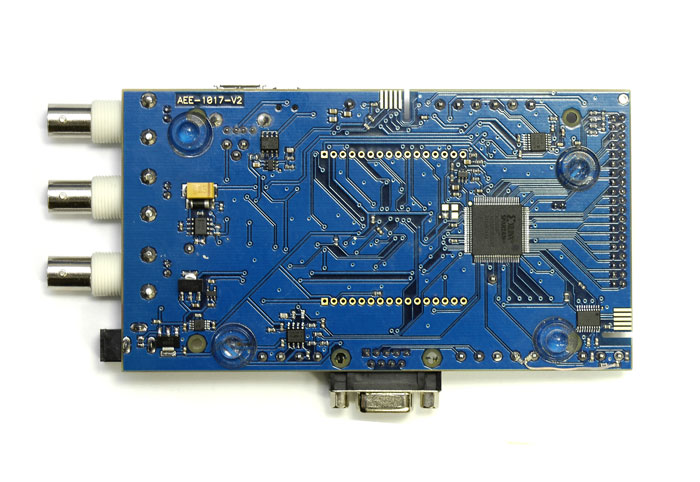

Демонстрационная плата USB АЕЕ-1017

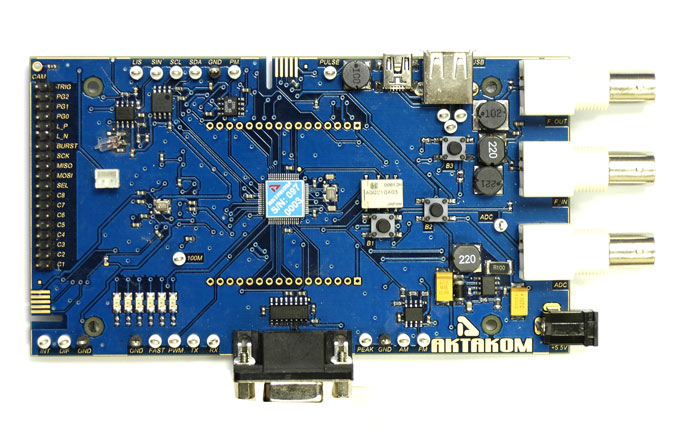

Демонстрационная плата USB АЕЕ-1017
Увеличить

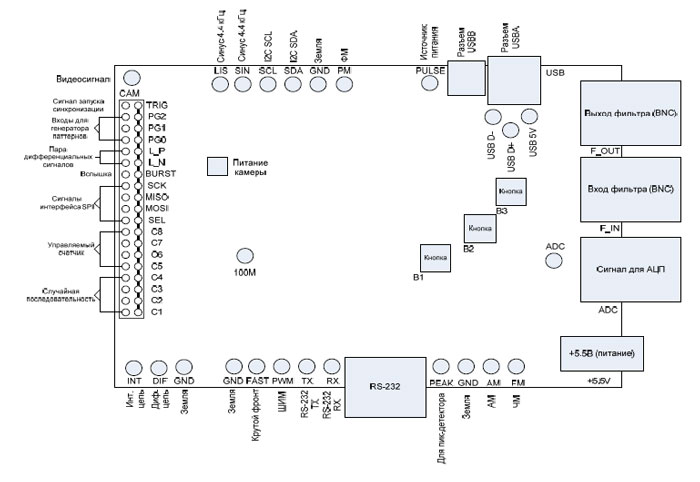

Демонстрационная плата USB АЕЕ-1017 - Размещение и назначение разъемов на плате
Демонстрационная плата USB АЕЕ-1017 - Размещение и назначение разъемов на плате
Увеличить
