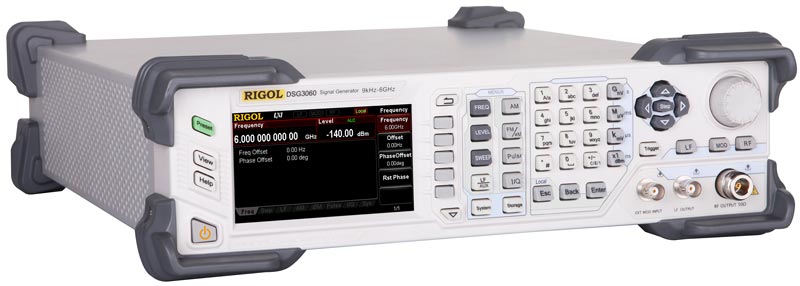

Генератор сигналов высокочастотный DSG3060

Розничная цена (с НДС):
недоступно
На заказ На заказ
Торговая марка: RIGOL
USB Host LAN (Local Area Network)

Снято с производства.

Генератор сигналов высокочастотный Rigol DSG3060 предназначен для формирования ВЧ и РЧ сигналов в диапазоне частот от 9 кГц до 6 ГГц. Столь широкий диапазон частот обеспечивает генератору сигналов Rigol DSG3060 обширную область применения при разработке и тестировании средств связи, потребительской электроники, аудио- и видеотехники и т.д. Кроме режима СВЧ генератора, Rigol DSG3060 дополнительно может работать в режиме модулятора и генератора импульсов. Возможность дистанционного управления генератором сигналов Rigol DSG3060 по интерфейсу LAN (LXI) позволяет использовать этот генератор сигналов в измерительных лабораториях любой конфигурации.

Технические характеристики

Характеристика Значение

ЧАСТОТА

Частотные характеристики

Диапазон частот

9 кГц ~ 6 ГГц

Разрешение

0,01 Гц

Скорость переключения

<10 мс (типичное)

Фазовый сдвиг

настраиваемый, с шагом 0,01°

Частотные диапазоны

Частотные диапазоны
Значение частоты
N
1
2
3
4
5
6
7
8
9
f ≤ 23,4375 МГц
23,4375 МГц < f ≤46,875 МГц
46,875 МГц < f ≤ 93,75 МГц
93,75 МГц < f ≤ 187,5 МГц
187,5 МГц< f ≤ 375 МГц
75 МГц< f ≤ 750 МГц
750 МГц< f ≤ 1500 МГц
1500 МГц < f ≤ 3000 МГц
3000 МГц < f ≤ 6000 МГц
1
0,03125
0,06625
0,125
0,25
0,5
1
2
4

Внутренний источник опорной частоты

Частота опорного генератора
10 МГц
Температурная стабильность (0°С ~ 50°С)


<0,5 ppm
<5 ppb (с опцией OCXO-A08)
Старение

<1 ppm / год
<30 ppb / год (с опцией OCXO-A08)
Выход внутреннего опорного генератора
Частота 10 МГц
Уровень +8 дБ (типичное)
Выходной импеданс
50 Ом (номинальное)
Вход для внешнего опорного генератора
Частота 10 МГц
Уровень 0дБ ...+10 дБ (типичное)
Входной импеданс
50 Ом (номинальное)
Максимальная девиация
±5 ppm

Свипирование по частоте

Рабочие режимы
пошаговое, по списку
Режим одиночное, непрерывное
Диапазон

полный

Форма треугольник, пила
Шаг изменения
линейный, логарифмический
Количество точек
пошаговое: 2...65535
по списку: 1...6001
Временной диапазон
20 мс...100 с
Запуск
Авто, ручной, внешний, по шине (GPIB, USB, LAN)

Спектральный состав

Гармонические искажения (CW режим, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм)
< -30 дБн
Субгармонические искажения (CW режим) f ≤ 3 ГГц < -65 дБн; < -80 дБн (типичное)

3 ГГц < f ≤ 6 ГГц < -52 дБн; < -70 дБн (типичное)

Негармонические искажения (CW режим, уровень >-10дБм,
отстройка >10 кГц)
f ≤ 1,5 ГГц < -64 дБн; < -70 дБн (типичное)
1,5 ГГц < f ≤ 3 ГГц < -58 дБн; < -64 дБн (типичное)
3 ГГц < f ≤ 6 ГГц < -52 дБн; < -58 дБн (типичное)
Собственный фазовый шум (CW режим, измер.диапазон 1 Гц,
отстройка 20 кГц)
f = 100 МГц < -120 дБн/Гц (типичное)
f = 1 ГГц < -108 дБн/Гц; < -110 дБн/Гц (типичное)
f = 3 ГГц < -102 дБн/Гц; < -104 дБн/Гц (типичное)
f = 6 ГГц < -96 дБн/Гц; < -98 дБн/Гц (типичное)
Общие искажения (CW режим, RMS f= 1ГГц) 0,3 кГц...3 кГц
< 5 Гц скз, <1 кГц скз (типичное)
0,03 кГц...20 кГц
< 30 Гц скз, <8 Гц скз (типичное)

УРОВЕНЬ

Диапазон установки


Нормированное значение
Устанавливаемое значение
Максимальный выходной уровень 9 кГц ≤ f < 100 кГц +7 дБм
+10 дБм
100 кГц ≤ f < 1 МГц +13 дБм
+15 дБм
1 МГц ≤ f < 3 ГГц +13 дБм +25 дБм
3 ГГц < f ≤6 ГГц +13 дБм +20 дБм
Минимальный выходной уровень 9 кГц ≤ f < 100 кГц -110 дБм -120 дБм
100 кГц < f ≤6 ГГц -130 дБм -140 дБм

Абсолютная неопределенность




+13 ~ -60 дБм
-60 ~ -110 дБм -110 ~ -130 дБм
Погрешность установки уровня 9 кГц ≤ f < 100 кГц ≤0,5 дБ (тип.)
≤0,7 дБ (тип.)

100 кГц < f ≤3 ГГц ≤0,7 дБ
≤0,5 дБ (тип.)
≤0,9 дБ )
≤0,5 дБ (тип.)
≤0,7 дБ (тип.)
3 ГГц < f ≤ 6 ГГц ≤0,9 дБ
≤0,5 дБ (тип.)
≤1,1 дБ
≤0,5 дБ (тип.)
≤0,9 дБ (тип.)
КСВН
≤1,8 (типичное)

Установка уровня

< 5 %
Время установки
(ALC=on, частота фиксирована, 20°С ~ 30°С)

≤5 мс (типичное)

Непрерывный режим настройки уровня
(ATT-фиксирован, ALC=on, уровень -110 дБм...+13 дБм
>20 дБ (типичное)

Обратная мощность


Макс. обратная мощность
50 В DC - макс. напряжение постоянного тока
10 Вт (1 МГц < f ≤ 6 ГГц)

Свипирование по апмлитуде

Рабочие режимы
пошаговое, по списку
Режим одиночное, непрерывное
Диапазон

полный уровень

Форма треугольник, пила
Шаг изменения
линейный, логарифмический
Количество точек
пошаговое: 2...65535
по списку: 1...6001
Временной диапазон
20 мс...100 с
Запуск
Авто, ручной, внешний, по шине (GPIB, USB, LAN)

ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF)

Формы сигнала
синус, меандр, треугольник, пила, свипирование (синус)
Частотный диапазон синус, свипирование (синус)
0,1 Гц ~ 1 МГц
меандр 0,1 Гц ~ 20 кГц
треугольник, пила
0,1 Гц ~ 100 кГц
Разрешение
0,01Гц
Выходное напряжение Диапазон установки
1 мВ ~ 3 В
Разрешение
1 мВ
Свипирование (синус) Режим Однократный, непрерывный
Время 1 мс ~ 1000 с
Форма треугольник, пила
Запуск Авто, ручной, внешний, по шине (GPIB, USB, LAN)
Выходной импеданс
50 Ом (номинал)

МОДУЛЯЦИЯ

Амплитудная модуляция (АМ)

Источник внутренний, внешний, внутренний + внешний
Глубина

0 % ~ 100 %

Разрешение 0,1 %
Погрешность установки глубины АМ (fмод = 1 кГц)
<4 %уст. значения + 1 %
Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) <3 % (типичное)
Неравномерность АЧХ
< 3 дБ (номинал.)

Частотная модуляция (ЧМ)

Источник внутренний, внешний, внутренний + внешний
Девиация

N x 1 МГц (номинал.)

Разрешение <0,1 % девиации или 1 Гц, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим)
<2 %уст. значения + 20 Гц
Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) <2 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинал.)

Фазовая модуляция (ФМ)

Источник внутренний, внешний, внутренний + внешний
Макс.девиация

3 рад (f≤23,4375 МГц)
N x 5 рад (f>23,4375 МГц)

Разрешение <0,1 % девиации или 0,01 рад, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим) <4 %уст.значения + 0,1 рад
Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) <1 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинальное)

Импульсная модуляция

Источник внутренний, внешний
Диапазон включения/выключения

>80 дБ (25 МГц≤ f <3 ГГц)
>70 дБ (3 ГГц≤ f ≤6 ГГц)

Время нарстания/спада (10% / 90%)
<50 нс, 10 нс (типичное)
Частота повторения импульсов
DC ~ 1 МГц

Импульсный генератор

Режим
одиночный импульс, двойной импульс, генератор паттернов (опция PUG-DSG3000)
Период Диапазон 40 нс ~170 с
Разрешение 10 нс
Длительность Диапазон 10 нс ~ (170 с ~ 10 нс)
Разрешение 10 нс
Задержка запуска Диапазон 10 нс ~170 с
Разрешение 10 нс
Двойной импульс
Диапазон 20 нс ~ (170 с ~ 20 нс)
Разрешение 10 нс
Запуск Авто, внешний запуск, внешний строб, ручной, по шине (GPIB, USB, LAN)

Генератор паттернов (опция PUG-DSG3000)

Импульсный генератор паттернов
Количество импульсов
1 ~ 2047
Временной диапазон
20 нс ~170 с
Повторение паттернов
1 ~ 256

ВХОДЫ И ВЫХОДЫ

Разъемы на передней панели

RF выход
Импеданс
50 Ом (номинал.)
Разъем
N "мама"
Вход сигнала внешней модуляции Импеданс 50 Ом (номинал.)
Разъем BNC "мама"
Выход внутреннего модуляционного генератора Импеданс 50 Ом (номинал.)
Разъем BNC "мама"

Разъемы на задней панели

Вход внешнего запуска
Импеданс
1 кОм (номинал.)
Разъем
N "мама"
Уровень запуска
5 В TTL
Выход сигнала достоверности Выходное напряжение
0 В / 3,3 В (номинал.)
Разъем BNC "мама"
Выход свипирования Выходное напряжение 0 ~ 10 В (номинал.)
Разъем BNC "мама"
Вход или выход импульса
Импеданс
50 Ом (номинал.)
Выходное напряжение 0 В / 3,3 В (номинал.)
Вход для внешнего опорного генератора (10 МГц)
Импеданс 50 Ом (номинал.)
Разъем BNC "мама"
Выход опорного генератора (10 МГц) Импеданс 50 Ом (номинал.)
Разъем BNC "мама"
Разъем BNC "мама"

Интерфейсы на задней панели

USB-host
Разъем
тип А
Протокол
Версия 2.0
USB-device
Разъем тип B
Протокол BNC "мама"
LAN
LXI
10/100 Base, RJ-45
GPIB (IEC/IEEE)

IEEE-488.2

ОБЩИЕ ХАРАКТЕРИСТИКИ

Дисплей Тип ЖК TFT
Разрешение 480 x 272
Размер 4,3"
Память
Запоминающее устройство (внутреннее)
Flash энергонезависимая, USB диск не поддерживается
Объем памяти (внутреннего устройства)
1 Гб
Питание
Напряжение AC
100 В ~ 240 В
Частота AC
45 Гц ~ 440 Гц
Потребляемая мощность (со всеми опциями)
50 Вт (типичное), максимально 60 Вт
Рабочие условия
Температура
0°С ~ 50°С
Относительная влажность ≤ 95% (0°С ~ 30°С)
≤ 75% (30°С ~ 40°С)
Габаритные размеры
W x H x D
364 мм х 112 мм х 420 мм
Вес 6,4 кг
Вес
без опции IQ-DSG3000
с опцией IQ-DSG3000 6,7 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • Генератор сигналов
  • Кабель питания
  • Руководство по эксплуатации

Дополнительная комплектация

Дополнительные иллюстрации

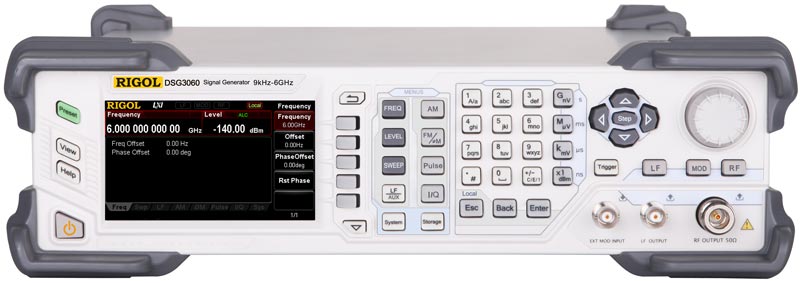

Генератор сигналов высокочастотный DSG3060 - вид спереди
Генератор сигналов высокочастотный DSG3060 - вид спереди
Увеличить

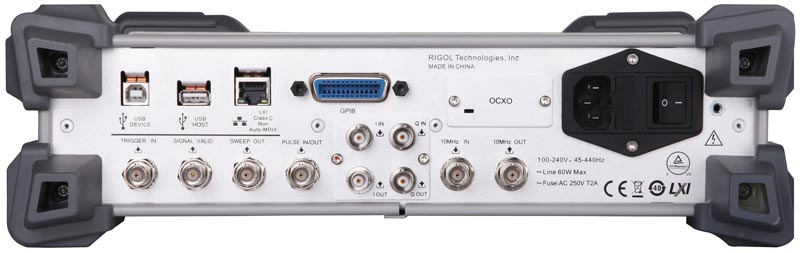

Генератор сигналов высокочастотный DSG3060 - вид сзади
Генератор сигналов высокочастотный DSG3060 - вид сзади
Увеличить

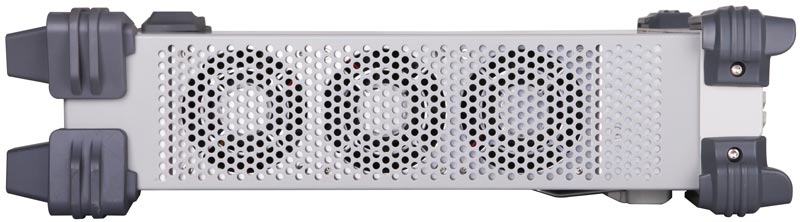

Генератор сигналов высокочастотный DSG3060 - вид сбоку
Генератор сигналов высокочастотный DSG3060 - вид сбоку
Увеличить

Статьи, публикации

  • Радиочастотные и векторные генераторы Rigol
    В 2013-2014 годах в журнале КИПиС были подробно рассмотрены новые модели цифровых осциллографов, универсальных генераторов сигналов и программируемых источников питания с графическим интерфейсом. В предыдущем номере нашего журнала (КИПиС 2015 № 6) была опубликована статья «Современные анализаторы спектра Rigol». В данной статье мы кратко остановимся на еще одном направлении измерительных приборов Rigol — радиочастотные и векторные генераторы Rigol. Речь пойдёт о появившейся в 2013 г. серии радиочастотных генераторов Rigol СВЧ-диапазона DSG3000, представленной двумя моделями - DSG3030 с максимальной частотой генерации до 3 ГГц и DSG3060 — до 6 ГГц. Кроме того, в статье подробно рассказано о другой серии радиочастотных генераторов экономного класса — Rigol DSG800, выпущенной в середине 2015 г. Аналогично серии DG3000, данная серия также представлена двумя моделями: DSG815 с диапазоном частот от 9 кГц до 1,5 ГГц и DSG830 (от 9 кГц до 3 ГГц).

Вопросы и ответы

  • Как активировать опции для приборов Rigol?
  • Какие условия эксплуатации предусмотрены для данного генератора сигналов?

  • Как активировать опции для приборов Rigol?

    Активировать опции для приборов Rigol можно двумя способами:

    Способ 1.
    1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
    2. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
    3. Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
    4. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
    5. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
    6. В графу Verification code вводите код верификации, что прописан справа от данной графы.

    7. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".

      Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!



      На одном USB-накопителе может быть только один файл ".lic"!
    8. Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
    9. Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
    10. Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
    11. После активации опций прибор рекомендуется перезапустить заново.
    Внимание!
    Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.

    Способ 2
    1. Выполняете пп.1-6. способа 1
    2. Сохраняете полученный сгенерированный код
    3. Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
    4. Соединяете ПК и прибор кабелем USB
    5. Находите в ПО свой прибор (например MSO7054)


    6. Вызываете панель управления SCPI командами


    7. В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
      Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код

    8. Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
    9. После активации опций прибор рекомендуется перезапустить заново

    Наверх

    Какие условия эксплуатации предусмотрены для данного генератора сигналов?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъемы прибора внешнее напряжение.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не подавайте внешнее напряжение, превышающее допустимые значение на входные разъемы синхронизации, тактирования, внешней модуляции, частотомера и т.д.
      • Не допускается подача внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабеля не перепутайте входной разъем с выходными.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх


    Назад в раздел
    Журнал "Контрольно-измерительные приборы и системы"
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
