Математические функции

Математические функции в осциллографе - это возможность, реализованная в цифровых осциллографах, производить математические операции между каналами с визуализацией результирующей осциллограммы на экране.

Математические функции обычно включают в себя операции сложения, вычитания и умножения. В ряде случаев, к этому набору, добавляется операция деления. Также к математическим функциям относят быстрое преобразование Фурье (БПФ) позволяющее проводить анализ сигналов в частотной области.

Иллюстрация математических функций между каналами на цифровом осциллографе Актаком АОС-5302 приведена ниже.

Операция сложения

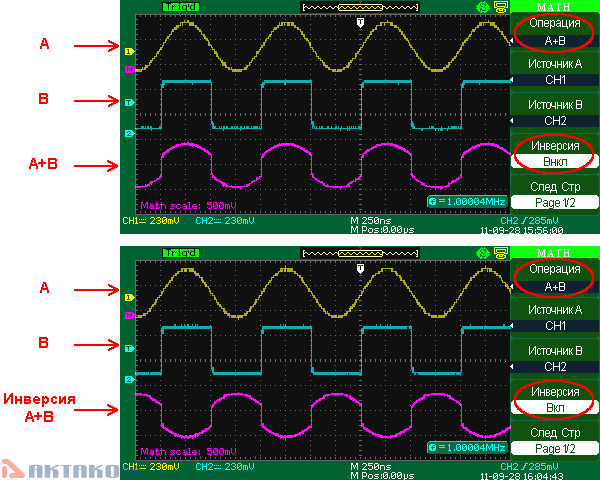

На иллюстрации ниже представлены три осциллограммы разных цветов. Цветовая дифференциация различных сигналов - удобное средство для их визуализации и анализа используемое в цифровых осциллографах Актаком. В зависимости от применяемой цветовой схемы цветовая дифференциация также может быть различной. В данном примере: желтая осциллограмма - это входной сигнал в канале 1 (источник А), голубая - сигнал в канале 2 (источник B) и малиновая (красная) осциллограмма - результирующая. Данная цветовая дифференциация применяется для всех математических операций в цифровых осциллографах Актаком.

Операция умножения

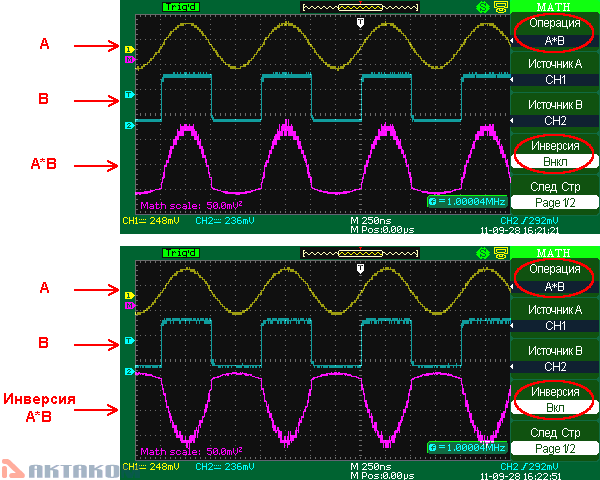

На иллюстрации ниже представлен результат перемножения осциллограмм канала 1 (желтая осциллограмма) и канала 2 (голубая осциллограмма). Результирующая осциллограмма (малиновая) расположена под ними.

Операция вычитания

На иллюстрации ниже представлен результат вычитания из осциллограммы канала 1 (желтая осциллограмма) осциллограммы канала 2 (голубая осциллограмма). Результирующая осциллограмма - малиновая (красная).

Операция деления

На иллюстрации ниже представлен результат деления сигнала канала 1 (желтая осциллограмма) на сигнал канала 2 (голубая осциллограмма). Результирующая осциллограмма - малиновая (красная).

Расположение результирующей осциллограммы для всех математических операций, а также коэффициент вертикального отклонения для нее можно также менять для лучшей визуализации полученного результата. Кроме того, к результирующей осциллограмме также можно применять ручные курсорные измерения, как к обычному сигналу.
