LFR

LFR - один из режимов автоматических измерений цифрового осциллографа во временной области (элемент меню "Задержка"), при котором производится измерение временной задержки от первого спадающего фронта сигнала канала 1 до последнего нарастающего фронта сигнала канала 2.

Для удобства отображения измеренного параметра на экране осциллографа большинство режимов автоизмерений обозначаются в виде аббревиатур. В таких кратких названиях зашифрован смысл текущего режима автоматического измерения. Аббревиатура LFR расшифровывается, как Last Falling Rising (Последний Спадающий - Нарастающий).

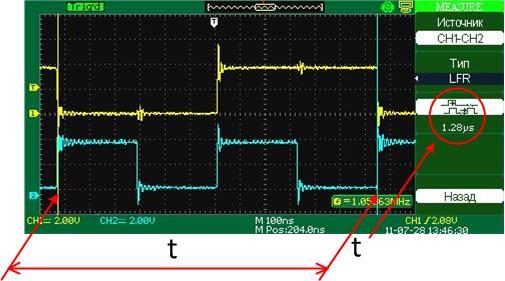

Пример, автоматического измерения времени задержки LFR на экране цифрового осциллографа Актаком АОС-5302 с широкоформатным экраном приведен на иллюстрации ниже.

Измеренное время задержки (t) от первого спадающего фронта сигнала канала 1 до последнего нарастающего фронта сигнала канала 2 на скриншоте выше составляет 1,28 мкс.
