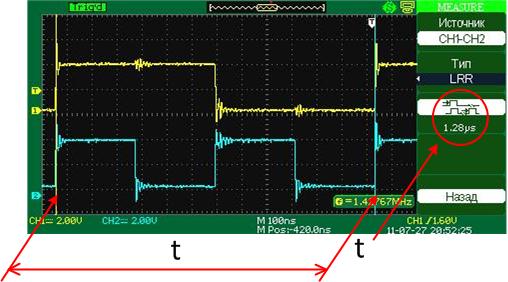

LRRLRR - один из режимов автоматических измерений цифрового осциллографа во временной области (элемент меню "Задержка"), при котором производится измерение временной задержки от первого нарастающего фронта сигнала канала 1 до последнего нарастающего фронта сигнала канала 2. Для удобства отображения измеренного параметра на экране осциллографа большинство режимов автоизмерений обозначаются в виде аббревиатур. В таких кратких названиях зашифрован смысл текущего режима автоматического измерения. Аббревиатура LRR расшифровывается, как Last Rising Rising (Последний Нарастающий - Нарастающий). Пример, автоматического измерения времени задержки LRR на экране цифрового осциллографа Актаком АОС-5302 с широкоформатным экраном приведен на иллюстрации ниже. Измеренное время задержки (t) от первого нарастающего фронта сигнала канала 1 до последнего нарастающего фронта сигнала канала 2 на скриншоте выше составляет 1,28 мкс. Материалы по теме:
