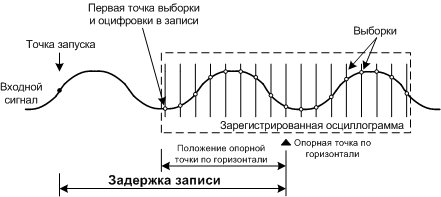

Длина записи (память)Длина записи соответствует объему памяти, выделяемому в цифровом осциллографе для регистрации сигнала. Длина записи задается количеством точек - от нескольких сотен до нескольких миллионов. Максимальная длина записи зависит от объема памяти осциллографа. Увеличение длины записи, увеличивает время регистрации сигнала при одной и той же частоте записи и наоборот. На рисунке ниже длина записи соответствует количеству точек (выборок) зарегистрированной осциллограммы, выделенной штриховым прямоугольником. Горизонтальная позиция опорной точки, которая совпадает по времени с точкой запуска, соответствует количеству выборок, требуемому для сохранения данных в памяти прибора до момента запуска. В случае, если нет необходимости записывать сигнал перед точкой запуска, опорная точка будет совпадать с первой точкой выборки. Материалы по теме:
