Синхронизация по окну

       Синхронизация по окну - запуск выполняется при входе сигнала в пороговое окно или выходе из него. Вход в окно – ситуация, когда входной сигнал поднимается выше нижнего порового уровня или опускается ниже верхнего порогового уровня. Выход из окна – ситуация, когда входной сигнал поднимается выше верхнего порового уровня или опускается ниже нижнего порогового уровня.

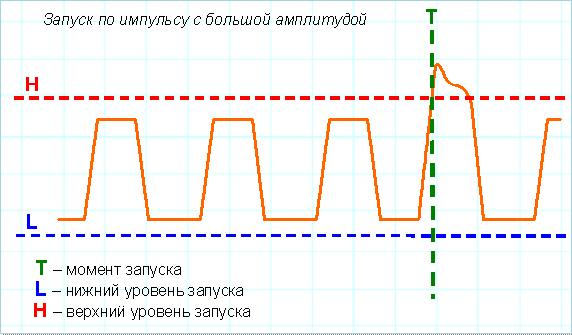

       Рис.1. Алгоритм синхронизации по окну.

       Следующий рисунок показывает обнаружение запредельного выброса в исследуемом сигнале.

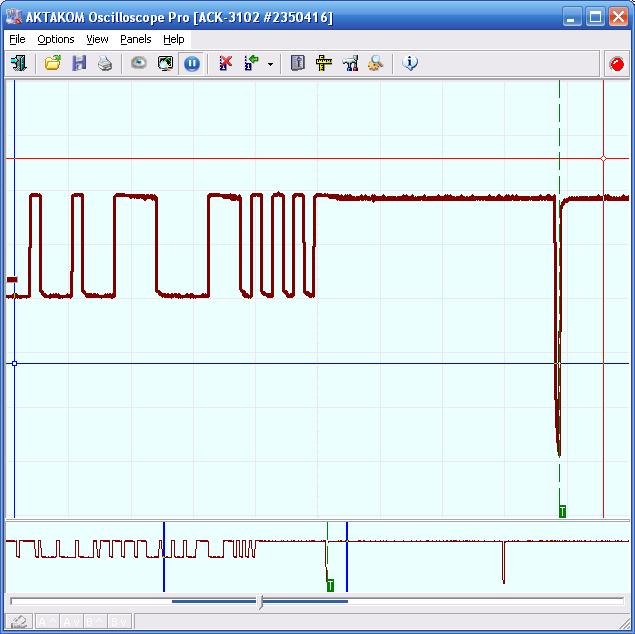

       Рис.2. Пример запуска по отрицательному импульсу, выходящему за пределы окна для виртуального осциллографа АКС-3102 1Т.

       Несколько реже используется синхронизация по входу в окно. В большинстве случаев может быть заменена простой синхронизацией по фронту, но оказывается полезна, когда заранее неизвестно, с какой стороны сигнал может войти или выйти в/из заданной области амплитуд.
