Фазовая манипуляция (ФМн)

При фазовой манипуляции (ФМн, анг. PSK – phase shift keying) каждому цифровому символу сопоставляется своя начальная фаза несущего сигнала при неизменной амплитуде. Данный вид манипуляции наиболее сложен в реализации, но и наиболее помехоустойчив по сравнению с двумя другими видами манипуляции.

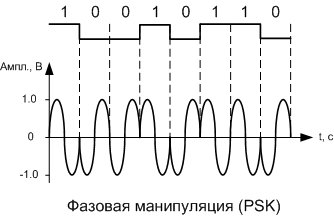

На рисунке ниже приведен график двоичной бинарной последовательности нулей и единиц и, соответствующий ему, график фазо-манипулированного сигнала. Низкому уровню бинарного сигнала сопоставляется начальная фаза 180 градусов, высокому уровню – фаза 0 градусов несущего сигнала синусоидального типа.

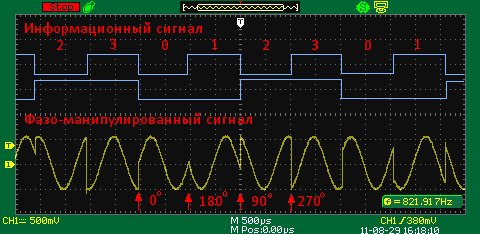

На следующем рисунке приведен пример фазовой манипуляции несущего сигнала синусоидальной формы, информационным сигналом является двухразрядный цифровой код. Цифровому коду «0» соответствует начальная фаза 0 градусов, коду «1» - фаза 180 градусов, коду «2» - фаза 90 градусов, коду «3» - фаза 270 градусов.

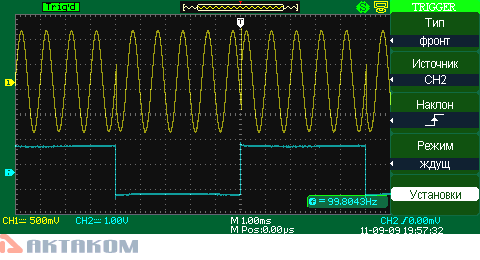

Ниже на анимации приведен пример фазовой манипуляции:
