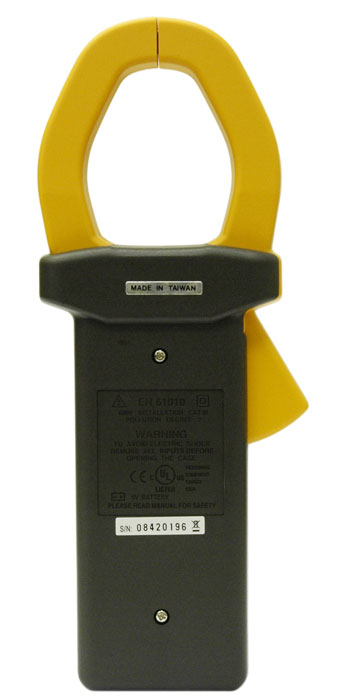

Клещи токовые многофункциональные АТК-2250

Для перехода в ручной режим выбора диапазона измерений нажмите кнопку RANGE. Для возврата в автоматический режим (активен по умолчанию при включении токовых клещей) нажмите и удерживайте кнопку RANGE в течение не менее 2 с.

Нажмите кнопку МАХ/MIN. На экране появятся символы «Н» и «MIN». Прибор начнет процесс измерений и фиксацию минимального значения из измеренных. При повторном нажатии кнопки, прибор перейдет к фиксации максимального значения (символ «MAX»). При следующем нажатии кнопки, прибор вернется к нормальному режиму измерений. Эта функция не может работать одновременно с функцией относительных измерений.

Для выбора режима нажмите кнопку REL. Последнее измеренное значение будет принято за опорное, на дисплее будут отображены нули. Результаты последующих измерений будут отображены в виде разности между текущим и опорным значениями. Для выключения функции нажмите и удерживайте кнопку REL в течение не менее 2 с. Эта функция не может работать одновременно с функцией фиксации максимального или минимального значений.

Порядок действий:

1. Установите функциональный переключатель в положение « V» или «~ V».

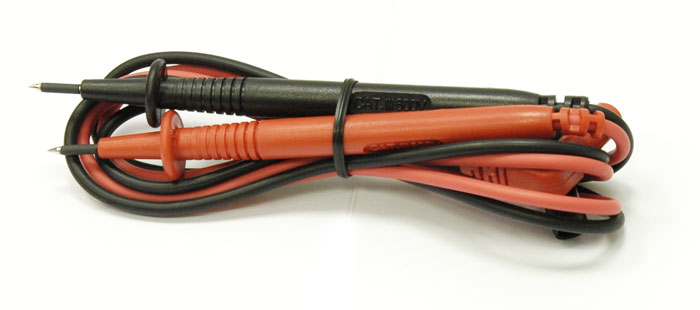

2. Подключите черный провод к разъему «СОМ», а красный – к разъему «+».
3. Подсоедините щупы к измеряемой цепи и прочтите показания прибора.

Примечание. Не пытайтесь измерить напряжение более 600 Вскз.

Для измерения силы тока выполните следующие шаги:

1. Установите функциональный переключатель в положение « А» или «~ А».
2. Перед началом измерений постоянного тока нажмите и удерживайте кнопку DCA ZERO до обнуления показаний дисплея.
3. Выбор диапазона измерений будет производиться автоматически. Если Вы хотите выбрать диапазон вручную – нажмите кнопку RANGE перед тем как нажать кнопку DCA ZERO.
4. Разомкните клещи и охватите только один проводник с током и прочитайте на дисплее значение тока.

Примечания. Для обеспечения высокой точности измерений следите за тем, чтобы проводник проходил через центр плоскости разъемного сердечника трансформатора клещей и чтобы нанесенный на клещи знак «+» был направлен к источнику мощности.

Если задействована функция относительных измерений (кнопка REL), то при нажатии кнопки DCA ZERO прибор останется в режиме ручного выбора диапазона.

Если Вы хотите выбрать диапазон вручную – нажмите кнопку RANGE перед тем как нажать кнопку DCA ZERO.

Порядок действий:

1. Установите функциональный переключатель в положение «Ω» или «».
2. Подключите черный провод к разъему «СОМ», а красный – к разъему «+».
3. Подсоедините щупы к двум точкам тестируемой цепи или резистора, прочтите показания прибора.
4. Если сопротивление цепи меньше 40 Ом – в режиме «прозвонки» звучит звуковой сигнал.

Порядок действий:

1. Установите функциональный переключатель в положение «Hz».
2. Подключите черный провод к разъему «СОМ», а красный – к разъему «+».
3. Подсоедините щупы к тестируемой цепи и прочтите показания прибора.
4. Если потребуется, измените чувствительность, нажимая кнопку RANGE (10 мВ (по умолчанию) / 100 мВ / 1 В).

Примечание. Для получения устойчивых результатов при измерении высоких частот рекомендуется устанавливать чувствительность 100 мВ или 1 В.

1. Установите функциональный переключатель в положение «A» или «А».
2. Подключите соединительные провода (в комплект не входят) к разъёмам «+» и «СОМ», соответственно.
3. Соедините эти разъемы с аналогичными разъемами мультиметра или, используя специальный кабель, с разъемом осциллографа и прочтите измеренное значение.

Установите функциональный переключатель в положение «». Подключите черный провод к разъему «СОМ», а красный – к разъему «+».

При подключении в прямой полярности, через диод протекает прямой ток. При неисправности диода на дисплее отобразится «0» (пробой диода) или «1» (обрыв в диоде). При подключении в обратной полярности, при исправном диоде на экране отобразится «1», при неисправности экране отобразится «,000» или другие значения.

Для правильного тестирования диода обязательно используйте обе процедуры.

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 495 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
   • Измерение напряжения, используя гнёзда для измерения тока.
   • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
   • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
   • Растягивать с усилием измерительные щупы прибора.
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.

1. Разъемный сердечник трансформатора клещей
2. Рычаг разъемного сердечника
3. Кнопка HOLD включения удержания измеренного значения
4. Поворотный переключатель функций
5. Жидкокристаллический дисплей (ЖКИ)
6. Кнопка REL включения функции относительных измерений
7. Кнопка DCA ZERO обнуления значений в режиме DCA
8. Кнопка MIN/MAX включения регистрации минимального или максимального значений
9. Кнопка RANGE ручного выбора диапазона измерений
10. Гнездо общее "СОМ"
11. Гнездо "+"
