Осциллограф цифровой запоминающий АОС-5204

Розничная цена (с НДС):
недоступно
На заказ На заказ
Торговая марка: АКТАКОМ
Прибор внесён в Государственный реестр средств измерений Госреестр:
48999-12
USB Host LAN (Local Area Network)

Снято с производства. Замена: ADS-2224T, DS1204B

Четырёхканальный цифровой осциллограф AKTAKOM АОС-5204 имеет неординарные технические характеристики и широкие функциональные возможности. Большое количество автоматических измерений, быстрое преобразование Фурье, тестирование в пределах, самописец и многие другие функции в сочетании с широкоформатным дисплеем и русскоязычным меню делают осциллограф цифровой АОС-5204 отличным средством визуального наблюдения и исследования параметров сигнала.

Особенности цифрового осциллографа АКТАКОМ АОС-5204

Технические характеристики

  • 4 канала + внешний запуск
  • полоса пропускания: 200 МГц
  • максимальная частота дискретизации в режиме реального времени: 2 Гвыб/сек (1 Гвыб/сек на канал)
  • частота дискретизации в эквивалентном режиме: 50 Гвыб/сек
  • максимальный объем памяти: 24 К (12 К на канал)
  • вертикальное разрешение: 8 бит
  • коэффициент вертикального отклонения: 2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
  • время нарастания: 1,8 нс
  • входной импеданс: 1 MОм ±2% || 17 пФ ±3 пФ
  • максимальное входное напряжение: 400 В пик-пик
  • коэффициент развертки: 2,5 нс/дел…50 с/дел с шагом 1-2-5
  • источник запуска: канал 1, канал 2, AC, внешний, внешний/5
  • тип входов: AC, DC, ФВЧ, ФНЧ
  • тип запуска: фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
  • дисплей: 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
  • интерфейс: USB-host, USB-device, PASS/FAIL, LAN
  • питание: 100 В - 240 В / 45 Гц...440 Гц
  • потребляемая мощность: 50 Вт
  • масса: 4,5 кг
  • габаритные размеры: 336х118х152 мм
  • Габаритные размеры в упаковочной таре 260х290х460, вес 4,7 кг.

Стандартная комплектация

  • осциллограф цифровой
  • осциллографические щупы - 4 шт
  • кабель питания - 1 шт
  • кабель USB - 1 шт
  • краткое руководство пользователя

Дополнительная комплектация

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

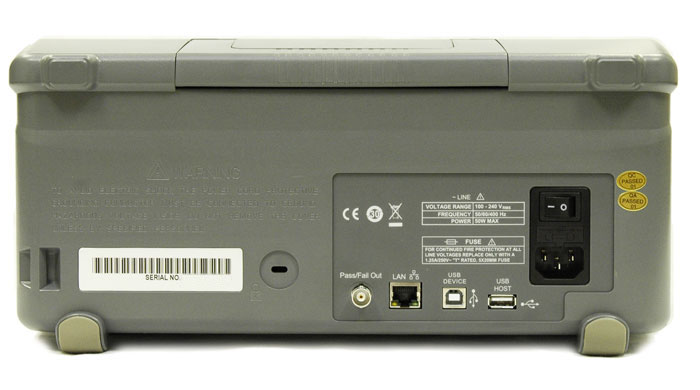

Осциллограф цифровой запоминающий АОС-5204 - вид сзади
Осциллограф цифровой запоминающий АОС-5204 - вид сзади
Увеличить

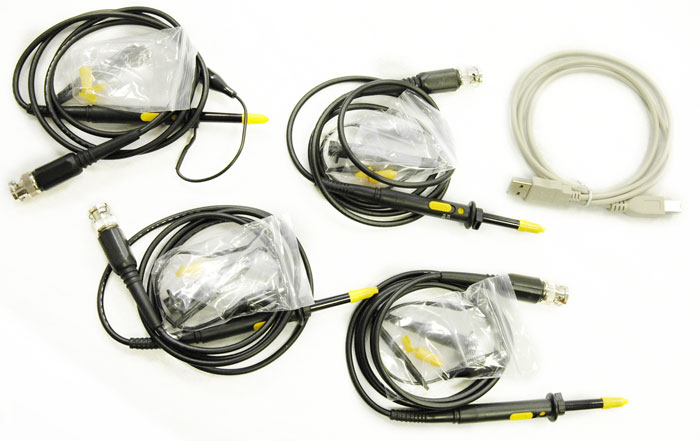

Осциллограф цифровой запоминающий АОС-5204 - аксессуары
Осциллограф цифровой запоминающий АОС-5204 - аксессуары
Увеличить

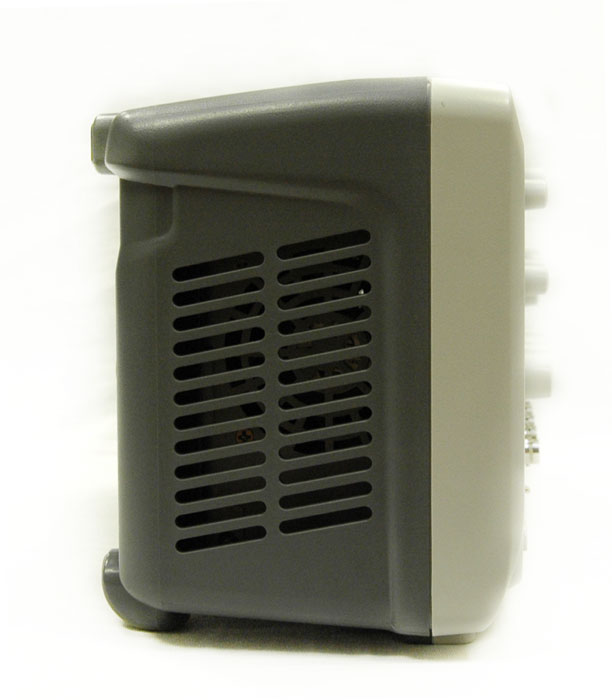

Осциллограф цифровой запоминающий АОС-5204 - вид сбоку
Осциллограф цифровой запоминающий АОС-5204 - вид сбоку
Увеличить

Статьи, публикации

  • Новое поколение настольных цифровых осциллографов АКТАКОМ
    В начале 2011 года ряд цифровых запоминающих осциллографов АКТАКОМ пополнился сразу 12 новыми моделями. Эти модели показывают современное направление развития осциллографии — увеличение экрана, тонкий профиль, широкие функциональные возможности и большие возможности подключения.
  • Дискретизация в цифровом осциллографе
    Мы продолжаем цикл статей об основных принципах выбора цифрового осциллографа для ваших задач. В этой статье мы уделим внимание главным характеристикам цифрового осциллографа – режиму, разрядности и частоте дискретизации, и как это влияет на результаты измерений.

Вопросы и ответы

  • Каково назначение органов управления у цифровых осциллографов АКТАКОМ АОС-5ххх?
  • Как измерить осциллографом напряжение 220 В в розетке? Измеряю осциллографом АКТАКОМ АСК-2068, щуп с делителем 1:10, разрешение по вертикали 50 В на клетку, т.е. 400 вольт должно показать, а в итоге у синусоиды обрезанные верхушки. Что я не так делаю?
  • Какие USB флэш-накопители можно применять для записи данных в осциллографе?
  • Какие условия эксплуатации предусмотрены для данного осциллографа?
  • Каким способом можно наблюдать медленно меняющиеся сигналы на экране осциллографа?
  • Почему в некоторых приборах сбрасываются часы реального времени?
  • При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?
  • У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?

  • Каково назначение органов управления у цифровых осциллографов АКТАКОМ АОС-5ххх?

    Органы управления осциллографов АКТАКОМ АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304

    Органы управления осциллографов АКТАКОМ АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304

    1. Кнопка включения и отключения меню
    2. Индикатор активности регулятора ввода данных
    3. Регулятор ввода данных
    4. Кнопка AUTO. Автоматически включает и настраивает активный канал
    5. Зона кнопок вызова MENU: Кнопка UTILITY активирует различные сервисные функций. Кнопка MEASURE запускает режим автоизмерений. Кнопка ACQUIRE активирует режимы получения данных осциллографом. Кнопка SAVE/RECALL служит для сохранения и загрузки профилей настроек и осциллограмм. Кнопка CURSORS предназначена для включения режима курсорных измерений. Кнопка DISPLAY используется для изменения настроек экрана
    6. Кнопка вызова заводских настроек
    7. Зона кнопок управления RUN control: Кнопка RUN/STOP осуществляет поиск условий запуска, запуск и прекращение регистрации данных. Кнопка SINGLE служит для однократной регистрации сигнала
    8. Органы управления вертикальной системой VERTICAL▲▼. Кнопка MATH предназначена для выполнения математических операций. Кнопка REF используется для сохранения и загрузки опорного сигнала
    9. Органы управления горизонтальной системой
    10. Система управления запуском
    11. Вход для сигнала внешнего запуска
    12. Входы каналов CH1, CH2, CH3 или CH4
    13. Зона функциональных кнопок для выбора различных функций и установок
    14. Кнопка для распечатки и сохранения изображения
    15. Кнопка входа в систему помощи (на английском языке)
    16. Разъём интерфейса USB-host для подключения USB-носителя
    17. ЖК-экран
    18. Выход для компенсации пробников
    19. Выключатель питания. Служит для включения и выключения прибора
    20. Разъем Pass/Fail Out для подключения внешнего управляемого устройства
    21. Разъём USB-устройства для подключения осциллографа к персональному компьютеру
    22. Разъем LAN для дистанционного управления
    23. Разъём USB-host для подключения USB-накопителя или USB-принтера
    24. Разъём для подключения кабеля питания с контактом заземления и тумблером включения питания

    Наверх

    Как измерить осциллографом напряжение 220 В в розетке? Измеряю осциллографом АКТАКОМ АСК-2068, щуп с делителем 1:10, разрешение по вертикали 50 В на клетку, т.е. 400 вольт должно показать, а в итоге у синусоиды обрезанные верхушки. Что я не так делаю?

    Обычное напряжение в бытовой однофазной сети, как известно, 220 вольт ±5%, т.е. в диапазоне от 209 до 231 вольт. Однако, это напряжение переменное, и это означает, что в каждый момент времени амплитуда значения напряжения отличается от амплитуды напряжения в следующий момент – представим себе синусоиду, в которой каждая соседняя точка графика имеет разную высоту над линией «0». Максимальное значение амплитуды в бытовой сети составляет 310 В. Но это максимальное значение, через четверть периода значение амплитуды будет равно «0». В этом случае необходимо знать некий средний уровень, при котором можно считать, что переменный ток проделывает такую же работу, какую бы проделал постоянный ток аналогичного напряжения. Определить эту величину можно, если значение максимальной амплитуды разделить на √2, т.е. 310 / √2 = 219,858 вольт. Это напряжение называют действующим или среднеквадратичным.

    Таким образом, для того чтобы наблюдать синусоиду 220 В сетевого напряжения на экране, настройки осциллографа должны предусматривать отображение сигнала с максимальны амплитудным значением пик-пик не менее 620 вольт и применение соответствующего пробника (в большинстве случаев понадобится пробник с коэффициентом деления 1:100).

    Внимание! Следует отметить, что в данном случае пользователь правильно использует батарейный прибор для измерения параметров напряжения сети. В любом случае, при проведении таких измерений необходимо соблюдать требования техники безопасности. Необходимо обеспечить защиту от плавающих потенциалов и гальваническую развязку измеряемой цепи и прибора. Наиболее правильно использовать дифференциальные пробники типа DP-40LV, которые также можно использовать не только с приборами с батарейным питанием, но и со стационарными приборами с питанием от сети переменного тока. Также возможно использование и обычных пробников с коэффициентом деления 1:100, например производства ROHDE&SCHWARZ RT-ZI10 или Fluke VPS420-R, которые имеют защищенные металлические (корпус разъема) части, препятствующие контакту оператора с токоведущими частями. В крайнем случае, соблюдая все меры осторожности, не допуская прикосновения к оголенным частям прибора и пробника, можно использовать пробник HP-9258 с открытым не изолированным корпусом разъема.


    Наверх

    Какие USB флэш-накопители можно применять для записи данных в осциллографе?

    Прежде всего, надо помнить, что осциллограф - это в первую очередь измерительный прибор, а не компьютер. Поэтому при использовании внешних устройств на них накладываются определенные ограничения.
    • Флэш-накопитель должен быть отформатирован в формате FAT32. На некоторых моделях осциллографов (и многих других приборов) иные форматы, например NTFS, могут не поддерживаться.
    • Объем памяти флэш-накопителя не должен быть большим (рекомендуем до 8 ГБ)
    • Не следует использовать слишком скоростные флэш-накопители, например USB 3.0 и т.п. (USB 2.0 тоже могут не поддерживаться)
    • Используйте USB-накопители известных фирм. Мы рекомендуем Transcend и Kingston. Каждый накопитель - это устройство со своим набором команд, а USB порт прибора - это всегда ограничения!
    • Используйте полноразмерные USB-накопители.
    • Не следует сохранять данные на карту SD через USB-адаптер. Этот вариант может также не пройти.

    Наверх

    Какие условия эксплуатации предусмотрены для данного осциллографа?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
      • Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
      • Используйте подходящую защиту от превышения напряжения.
      • Применяйте пробники, специфицированные только для данного типа прибора.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
      • Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабелей нельзя путать входные разъемы с выходными.
      • Разрешается использование предохранителей специфицируемых только для данного продукта.
      • Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
      • Используйте только специфицированные для данного прибора батареи.
      • Замена батареи питания производится только при отключенном приборе.
      • Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Каким способом можно наблюдать медленно меняющиеся сигналы на экране осциллографа?

    Для этих целей рекомендуется использовать режим “самописец”. Правда, он есть не во всех моделях осциллографов. В этом режиме осциллограмма обновляется на экране осциллографа справа налево. Режим "самописец” обычно доступен при установке "медленных" разверток с коэффициентом развертки от 500 мс/дел или медленнее, а режим запуска выбираться не может и используется только автоматический (AUTO).
    Наверх

    Почему в некоторых приборах сбрасываются часы реального времени?

    Часы реального времени в любом приборе, например, в осциллографе, питаются от встроенного аккумулятора, который имеет особенность разряжаться. Поэтому сброс часов реального времени может происходить. Не следует забывать, функция часов является вспомогательной функцией и не прописана в технических параметрах прибора. Отсутствие этой функции в приборе, некорректная работа или сброс часов не могут быть отнесены к недостаткам прибора.
    Наверх

    При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?

    На самом деле никакой проблемы нет.

    Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала.

    Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s).

    Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс).

    Нормальное отображение при развертке 10 мс/дел:

    Искажение формы того же сигнала на развертке 10 с/дел:

    На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.

    Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране.

    Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.



    Наверх

    У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?

    Да, такая возможность есть у USB осциллографов Актаком, например у модели АСК-3102.

    Но надо понимать, что записанный файл будет иметь большие размеры. Одна запись - это два байта измерений (по 8 бит на канал) и 4 байта – метка времени. Если процессы относительно медленные, например, доли секунд, то при частоте дискретизации 50 квыб/сек получается 300 тысяч байт в секунду, или 18 МБ в минуту, или 1 ГБ в час, что соответствует 24 Гб в сутки.

    Для обработки такого файла потребуется специальное программное обеспечение (например, MATLAB). Кроме того, для ACK-3102 есть SDK комплект, и пользователи могут сами создать себе специальное тестовое приложение, в виде обычной программы или в LabView.


    Наверх
