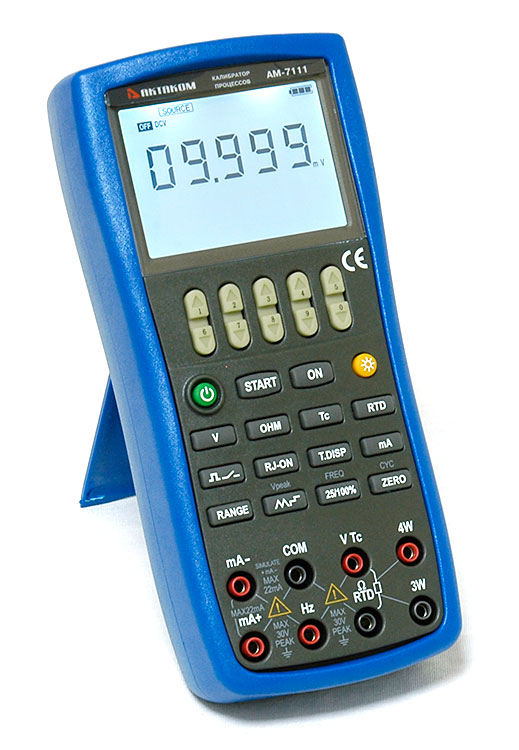

Калибратор процессов АМ-7111

Розничная цена (с НДС):
48 439,00 руб.
На заказ На заказ
Поверка АМ-7111: 5 900,00 руб.

Срок поверки: 3 дня
Заказать поверку/калибровку
Торговая марка:
Срок гарантии:
14 месяцев
Прибор внесён в Государственный реестр средств измерений Госреестр:
47242-11
Многофункциональные калибраторы технологических процессов AM-7111 предназначены для выдачи сигналов высокоточного значения при проверке и калибровке различного оборудования (датчики, измерители, преобразователи, контроллеры и т.п.) во время проведения ремонтных или пуско-наладочных работ. Это компактные портативные приборы, необходимые в работе инженеров, наладчиков и специалистов ремонтных служб, позволяющие сэкономить время и решить широкий круг задач в полевых условиях.

Общие характеристики

  • Базовая погрешность 0,02%!
  • Двойной ЖК-дисплей высокого разрешения: 6 разрядов!
  • Контрастная белая подсветка (автоотключение через 0…9000 с)
  • Дружественный интерфейс / Кнопочное управление
  • Защита от вибрации

Технические характеристики

Функция источника сигнала Диапазон Разрешение Погрешность Примечение
Постоянное напряжение 100 мВ
1000 мВ
10 В
-10,000…110,000 мВ
-100,00…1100,00 мВ
-1,0000…11,0000 В
1 мкВ
10 мкВ
0,1 мВ
±(0,02%+11 е.м.р.) Макс. вых. ток: 0,5 мА
Макс. вых. ток: 2 мА
Макс. вых. ток: 5 мА
Постоянный ток 20 мА 0,000 мА…22,000 мА 1 мкА ±(0,02%+0,02) 1 кОм при 20 мА
Сопротивление 400 Ом
4 кОм
40 кОм
0,00 Ом…400,00 Ом
0,0000 кОм…4,0000 кОм
0,000 кОм…40,000 кОм
0,01 Ом
0,1 Ом
1 Ом
±(0,02%+8 е.м.р.)
±(0,02%+10 е.м.р.)
±(0,02%+40 е.м.р.)
±0,5…3 мА
±0,05…0,3 мА
±0,01 мА
Частота 100 Гц
1 кГц
10 кГц
100 кГц
1,00…110,0 Гц
0,100…1,100 кГц
1,0…11,0 кГц
10…110 кГц
0,01 Гц
1 Гц
0,1 кГц
2 кГц
±2 ед.
±2 ед.
±2 ед.
±5 ед.
Вых. напр.: +1…+11 В
Погр. ампл.: ±5%
Макс. нагр.: >100 кОм
Коэф. зап.: 50%
Импульсы 100 Гц
1 кГц
10 кГц
1…100000 имп. 1 имп. ±2 ед.
Переключатель 100 Гц
1 кГц
10 кГц
100 кГц
1,00…110,0 Гц
0,100…1,100 кГц
1,0…11,0 кГц
10…110 кГц
0,01 Гц
1 Гц
0,1 кГц
2 кГц
±2 ед.
±2 ед.
±2 ед.
±5 ед.
Макс. напр. ХХ: 28В
Макс. ток КЗ: 50 мА
Термопара R, S 0…100 …1767 °С 1 °С 1,5 °С / 1,2 °С Погр. не включает ошибку внутреннего компенс. преобразователя
B 600…800…1820 °С 1,5 °С / 1,1 °С
E -200,0… -100,0…600,0…1000,0 °С 0,1 °С 0,6 °С / 0,5 °С / 0,4 °С
K -200,0…-100,0…400,0…1200,0…1372,0 °С 0,6 °С / 0,5 °С / 0,7 °С / 0,9°С
J -200,0…-100,0…800,0…1200,0 °С 0,6 °С / 0,5 °С / 0,7 °С
T -250,0…400,0 °С 0,6 °С
N -200,0…-100,0…900,0…1300,0 °С 1,0 °С / 0,7 °С / 0,8 °С
L -200,0…0,0…900,0 °С 0,7 °С / 0,5 °С
U -200,0…0,0…600,0 °С 0,7 °С / 0,5 °С
Термо-сопротивление Pt100 (385) -200.0…0,0…400,0 °С 0,1 °С 0,3 °С / 0,5 °С Погрешность не включает сопр. выводов
Pt200 (385) -200,0…100,0…300,0…630,0 °С 0,8 °С / 0,9 °С / 1,0 °С
Pt500 (385) -200,0…100,0…300,0…630,0 °С 0,4 °С / 0,5 °С / 0,7 °С
Pt1000 (385) -200,0…100,0…300,0…630,0 °С 0,2 °С / 0,5 °С / 0,7 °С
Cu10 -100,0…260,0 °С 1,8 °С
Cu50 -50,0…150,0 °С 0,6 °С
  • Питание: 4х1,5 В (ААА)
  • Автоматическое отключение питания (отключаемое)
  • Габаритные размеры: 205х95х42 мм
  • Масса: около 500 г
  • Габаритные размеры в упаковочной таре 190х70х235, вес 1,1 кг.

Стандартная комплектация

  • Прибор в защитном хольстере
  • Промышленные измерительные провода (красн., чёрн.) – 2 шт.
  • Измерительные щупы (красн., чёрн.) – 2 шт.
  • Зажимы типа «крокодил» (красн., чёрн.) – 2 шт.
  • Предохранитель 50 мA/250 В
  • Предохранитель 63 мA/250 В
  • Батареи 1,5 В типа ААА – 4 шт.
  • Руководство пользователя

Дополнительная комплектация

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

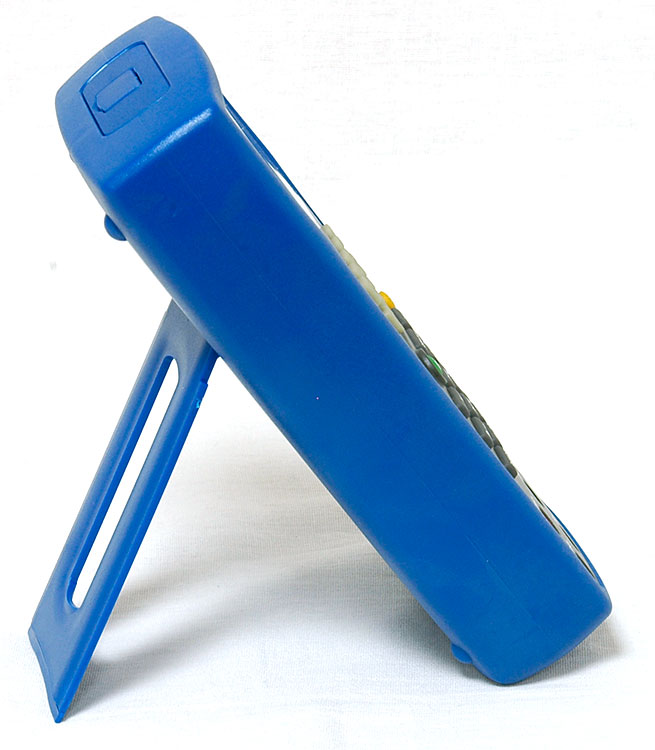

Калибратор процессов АМ-7111 - Вид сбоку
Калибратор процессов АМ-7111 - Вид сбоку

Увеличить

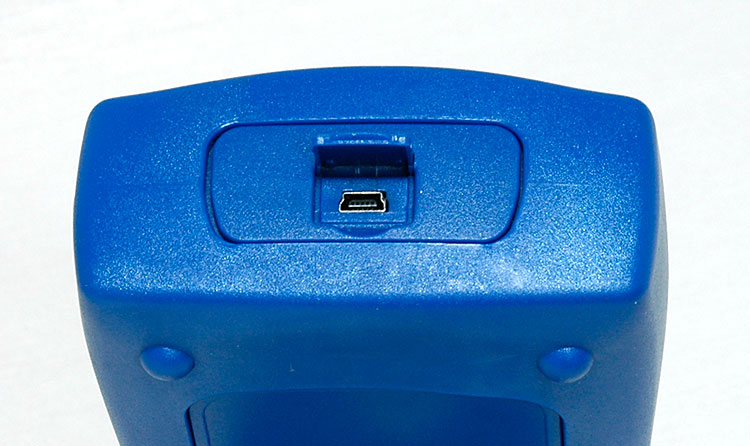

Калибратор процессов АМ-7111 - Коммуникационный разъём
Калибратор процессов АМ-7111 - Коммуникационный разъём

Увеличить

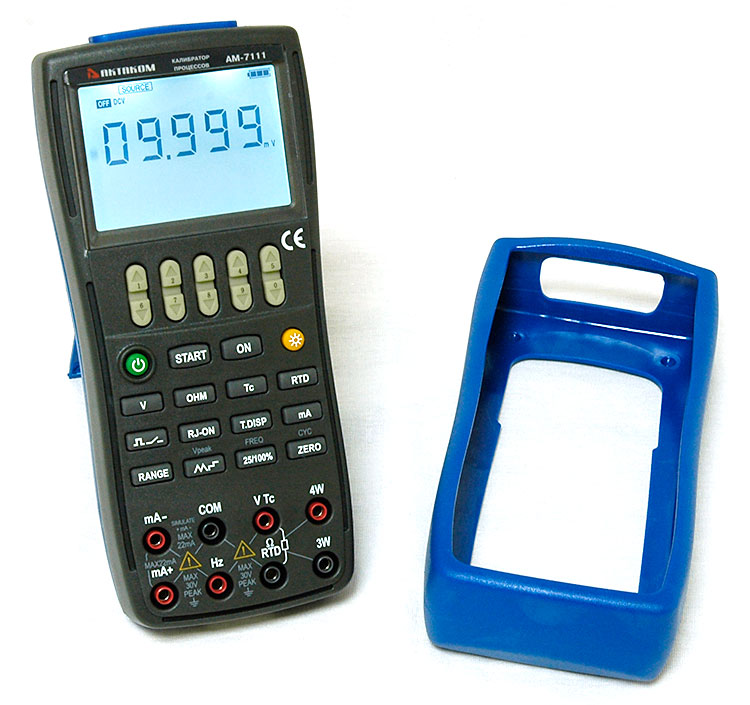

Калибратор процессов АМ-7111 - Защитный хольстер
Калибратор процессов АМ-7111 - Защитный хольстер

Увеличить

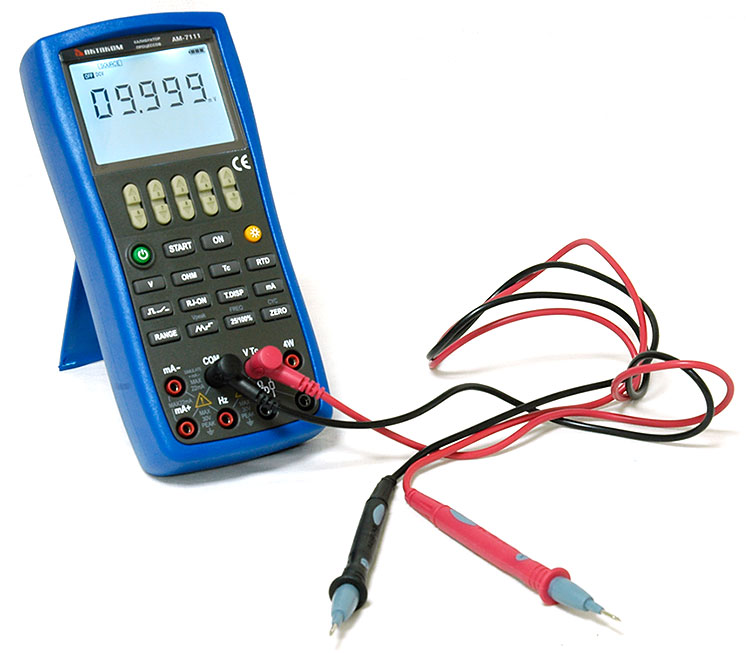

Калибратор процессов АМ-7111 - С измерительными щупами
Калибратор процессов АМ-7111 - С измерительными щупами

Увеличить

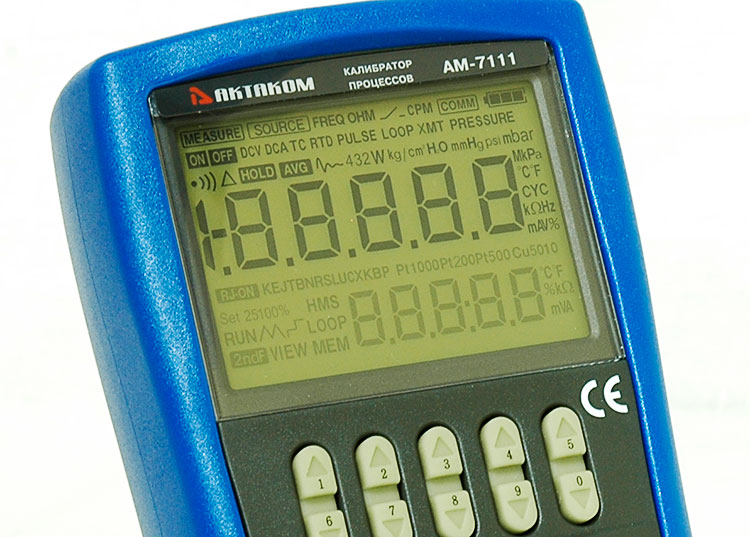

Калибратор процессов АМ-7111 - Многофункциональный ЖКИ
Калибратор процессов АМ-7111 - Многофункциональный ЖКИ

Увеличить

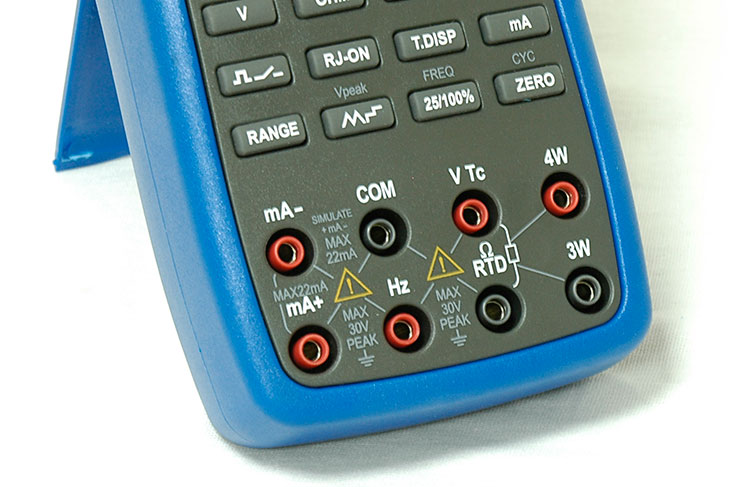

Калибратор процессов АМ-7111 - Измерительные терминалы
Калибратор процессов АМ-7111 - Измерительные терминалы

Увеличить

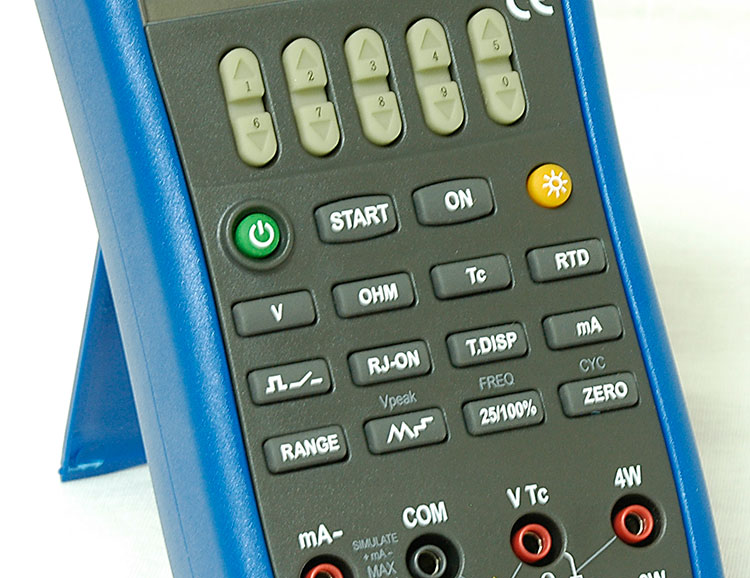

Калибратор процессов АМ-7111 - Кнопки управления
Калибратор процессов АМ-7111 - Кнопки управления

Увеличить

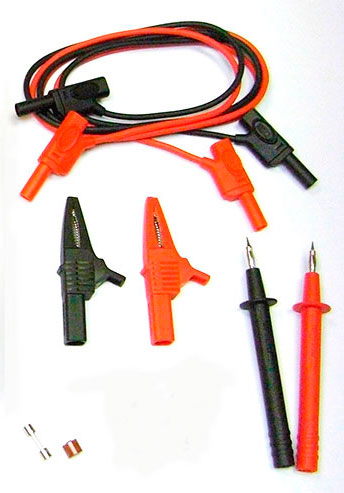

Калибратор процессов АМ-7111 - аксессуары
Калибратор процессов АМ-7111 - аксессуары

Увеличить
  • Мультиметр. Инструмент массовых электрических измерений. Как правильно выбрать
    Мультиметр в настоящее время — это самый популярный измерительный прибор. Им пользуются и любители и профессионалы и подбор моделей с разнообразными функциями на рынке измерительной техники не просто большой, он — огромный! Достаточно сказать, что в только линейке ручных мультиметров Актаком на сегодняшний день представлено около 40 моделей. Не удивительно, что проблема выбора стоит достаточно остро и помочь в ее решении, разобраться с функциональными возможностями, понять некоторые особенности применения поможет данная статья.
  • Как воспроизвести напряжение постоянного тока при работе с калибратором процессов АМ-7111?
  • Как воспроизвести частоту следования и амплитуду прямоугольных импульсов при работе с АМ-7111?
  • Как воспроизводятся статические характеристики термопреобразователей сопротивления (RTD) при работе с АМ-7111?
  • Как использовать фукнкцию имитации коммутаций при работе с АМ-7111?
  • Как использовать функцию автоматического изменения тока с заданным шагом калибратора АМ-7111?
  • Как использовать функцию мониторинга температуры калибратора процессов АМ-7111?
  • Как использовать функцию обнуления (ZERO) у калибратора АМ-7111?
  • Как осуществляется воспроизведение числа прямоугольных импульсов при работе с калибратором АМ-7111?
  • Как отображается ток в процентах (mA%) при работе с Актаком АМ-7111?
  • Как произвести ручную установку шага в режиме воспроизведения силы постоянного тока 4...20 мA калибратора процессов АМ-7111?
  • Как происходит воспроизведение силы постоянного тока при работе с калибратором АМ-7111?
  • Как происходит воспроизведение статических характеристик термопар (Tc) при работе с АМ-7111?
  • Каким образом производится имитация трансмиттера в диапазоне 4...20 мA при работе с калибратором процессов АМ-7111?
  • Каким образом происходит воспроизведение электрического сопротивления постоянному току при работе с калибратором Актаком АМ-7111?
  • Есть ли у АМ-7111 функция автовыключения питания?
  • Как отключить\включить функцию автоматического отключения питания у мультиметра АМ-7111?

  • Как воспроизвести напряжение постоянного тока при работе с калибратором процессов АМ-7111?

    1. Подключите чёрный измерительный кабель к выводу COM, а красный – к VTc.
    2. Подключите другие концы измерительных кабелей к тестируемому устройству, соблюдая полярность.
    3. С помощью кнопки V выберите функцию выдачи постоянного напряжения (выбрана по умолчанию при включении при-бора), выберите диапазон 100 мВ, 1000 мВ или 10 В с помощью кнопки RANGE. В основной области экрана будет отображаться значение и единицы измерения по умолчанию.
    4. Задайте значение каждого разряда величины на выходе, используя кнопки ▲ / ▼.
    5. Нажатие кнопки ON приводит к изменению индикатора SOURCE на экране от OFF к ON. Калибратор начинает выдавать заданное постоянное напряжение между выводными разъёмами.
    6. Для выключения выдачи сигнала снова нажмите кнопку ON. На экране появится индикатор OFF, а сигнал между выходными разъёмами пропадёт.


    Наверх

    Как воспроизвести частоту следования и амплитуду прямоугольных импульсов при работе с АМ-7111?

    Калибратор АМ-7111 может выдавать постоянный импульсный сигнал с заданными частотой и амплитудой.

    1. Подключите чёрный измерительный кабель к выводу COM, а красный – к выводу Hz.
    2. Подключите другие концы измерительных кабелей к тестируемому устройству, соблюдая полярность.
    3. С помощью кнопки выберите функцию имитации частоты (на экране отобразится индикатор FREQ и частота по умолчанию 10 Гц (10 Hz).
    4. С помощью кнопки RANGE выберите нужный частотный диапазон: 100 Гц, 1кГц, 10 кГц, 100 кГц (выбранная функция, диапазон выдачи по умолчанию и единицы измерения будут отображаться в основной части экрана). Диапазон частоты можно изменить нажатием кнопки RANGE только в режиме задания частоты.
    5. Установите требуемое значение разряд за разрядом, используя кнопки ▲ / ▼.
    6. Нажатие кнопки Vpeak включает режим задания амплитуды (на экране отображается значение 1V).
    7. Установите требуемое значение разряд за разрядом, используя кнопки ▲ / ▼.
    8. Для повторного входа в режим задания частоты нажмите кнопку FREQ.
    9. Нажатие кнопки ON приводит к изменению экранного индикатора SOURCE из OFF в ON. Калибратор создаёт на выходных разъёмах постоянный импульсный сигнал с заданной частотой и амплитудой.
    10. Для выключения вывода снова нажмите кнопку ON (на экране появится индикатор OFF).
    Примечание: Величина частоты может меняться в любом из положений функции выдачи частоты: ON или OFF. Нажатие кнопки RANGE отключает выходной сигнал.


    Наверх

    Как воспроизводятся статические характеристики термопреобразователей сопротивления (RTD) при работе с АМ-7111?

    Калибратор АМ-7111 эмулирует сопротивление термопреобразователей сопротивления, измеряя тестовый ток от калибруемого устройства (например, от омметра), а затем создавая между выводами напряжение V, пропорциональное заданному сопротивлению R. Таким образом, эквивалентное сопротивление R = V/I. Калибратор выдаёт правильное сопротивление только для устройств, которые поддерживают такой метод.

    Допустимый диапазон измерения тестового тока I, получаемого от тестируемого устройства, номинально составляет от 0,1 до 3 мА для термопреобразователей сопротивления типа PT100, Cu10, Cu50; и от 0,05 до 0,3 мА для типа PT200, PT500, PT1000. Для обеспечения хорошей точности, ток должен находиться строго внутри этого диапазона.

    Любое эмулируемое сопротивление не учитывает сопротивления измерительных кабелей. Общее сопротивление, измеряемое на концах кабелей, вычисляется добавлением сопротивления измерительных кабелей (примерно 0,1 Ом на каждый кабель) к эмулируемому значению. Для выдачи точных сопротивлений используйте трёхпроводную или четырёхпроводную схемы подключения (см. Рис. Б).

    1. С помощью кнопки RTD выберите функцию имитации термопреобразователей сопротивления (RTD). С помощью кнопки RANGE выберите нужный тип RTD: PT100, PT200, PT500, PT1000, Cu10, Cu50 (выбранная функция, тип RTD и его сопротивление, соответствующее заданной температуре, а так же диапазон имитации по умолчанию и единицы измерения температуры отобразятся на экране).
    2. Установите требуемое значение разряд за разрядом, используя кнопки ▲ / ▼.
    3. Нажатие кнопки ON приводит к изменению экранного индикатора SOURCE из OFF в ON. Калибратор начинает эмулировать заданную величину сопротивления на выходных разъёмах.
    4. Для выключения вывода снова нажмите кнопку ON (на экране появится индикатор OFF).


    Наверх

    Как использовать фукнкцию имитации коммутаций при работе с АМ-7111?

    Вы можете включать или выключать выходные разъёмы, используя функцию имитации коммутаций (в качестве контактного выключателя используется полевой транзистор).

    1. Подключите чёрный измерительный кабель к выводу COM, а красный – к выводу Hz.
    2. Подключите другие концы измерительных кабелей к тестируемому устройству, соблюдая полярность.
    3. С помощью кнопки выберите функцию имитации коммутаций (экран покажет значение по умолчанию 10Hz и символ ).
    4. С помощью кнопки RANGE выберите нужный частотный диапазон: 100 Гц, 1кГц, 10 кГц, 100 кГц (выбранное значение по умолчанию и единицы измерения будут отображаться на экране).
    5. Установите требуемое значение разряд за разрядом, используя кнопки ▲ / ▼.
    6. Нажатие кнопки ON приводит к изменению экранного индикатора SOURCE из положения OFF в положение ON, калибратор начинает выдавать эмулированные коммутации в соответствии с заданной частотой.
    7. Для выключения вывода нажмите кнопку ON снова (появится индикатор OFF).

    Примечание:

    1. Вы не можете задавать амплитуду и число импульсов в режиме выдачи контакта.
    2. Контактный сигнал имеет полярность. Обычно подключают положительный полюс к разъёму Hz калибра-тора, а отрицательный полюс – к разъёму COM калибратора.
    3. Максимально допустимый ток при выдаче контакта составляет 50 мA.

    Наверх

    Как использовать функцию автоматического изменения тока с заданным шагом калибратора АМ-7111?

    Вы можете задать диапазон (в пределах 4...20 мA), в котором ток будет изменяться с заданным шагом, или выбрать режим свипирования (качание). Для прохождения полного цикла в диапазоне 4...20 мA в режиме свипирования необходимо 80 секунд, а в режиме перебора с заданным шагом – 20 с.

    1. Подключите чёрный измерительный кабель к выводу mA-, а красный – к mA+.
    2. Подключите другие концы измерительных кабелей к тестируемому устройству, соблюдая полярность.
    3. С помощью кнопки mA выберите режим выдачи тока. В основной области экрана будет отображаться значение по умолчанию и единицы измерения по умолчанию.

    4. Нажмите кнопку (в нижней части экрана появится индикатор изменения с заданным шагом – ). Повторное нажатие этой кнопки вызовет индикатор качания значения . Одновременно будет показана величина сигнала по умолчанию (4,000 mA).
    5. Нажатие кнопки ON приводит к изменению индикатора SOURCE на экране: от OFF к ON. Калибратор начинает выдавать сигнал тока (по умолчанию 4 мА).
    6. Нажатие кнопки START запускает режим свипирования значения или изменения с заданным шагом. В нижней части экрана будет показываться индикатор RUN.
    7. Повторное нажатие кнопки START останавливает свипирование значения или изменения с заданным шагом (символ RUN пропадёт). Текущее значение выдаваемой на терминалах величины сигнала зафиксируется на экране. Для возобновления автоматического изменения параметра после остановки процесса нажмите кнопку START снова. В нижней части экрана снова будет показан индикатор RUN.
    8. Для выключения вывода снова нажмите кнопку ON. На экране появится индикатор OFF, а сигнал на выходных терминалах пропадёт.

    Примечание: Кнопка START позволяет запустить автоматическое изменение значений тока, только когда режим выдачи сигнала находится в состоянии «SOURCE ON».


    Наверх

    Как использовать функцию мониторинга температуры калибратора процессов АМ-7111?

    В режиме имитации термопар калибратор АМ-7111 по умолчанию показывает в области дополнительного параметра величину напряжения на выходах прибора (изменяется в зависимости от изменения компенсации свободного спая). Калибратор имеет функцию мониторинга температуры окружающей среды (кнопка T.DISP). При повторном нажатии T.DISP на экране снова отобразится текущее напряжение на выходах прибора.


    Наверх

    Как использовать функцию обнуления (ZERO) у калибратора АМ-7111?

    В любом диапазоне генерации постоянного напряжения, постоянного тока, сопротивления, термопар и термопреобразователей сопротивления, нажатие кнопки ZERO инициирует функцию сброса, которая возвращает заданное выходное значение к настройкам по умолчанию.

    Примечание: Для функций выдачи частоты, импульсов и коммутаций функция ZERO недоступна.


    Наверх

    Как осуществляется воспроизведение числа прямоугольных импульсов при работе с калибратором АМ-7111?

    Калибратор процессов АМ-7111 может выдавать набор импульсов заданной частоты и амплитуды.

    1. Подключите чёрный измерительный кабель к выводу COM, а красный – к выводу Hz.
    2. Подключите другие концы измерительных кабелей к тестируемому устройству, соблюдая полярность.
    3. С помощью кнопки выберите функцию выдачи импульсов (на экране отобразится частота по умолчанию 10 Hz и индикатор PULSE).
    4. С помощью кнопки RANGE выберите нужный частотный диапазон: 100 Гц, 1кГц, 10 кГц, 100 кГц (выбранная функция, диапазон выдачи по умолчанию и единицы измерения будут отображаться в основной части экрана). Диапазон частоты можно изменить нажатием кнопки RANGE только в режиме задания частоты.
    5. Установите требуемое значение разряд за разрядом, используя кнопки ▲ / ▼.
    6. Нажатие кнопки Vpeak включает режим задания амплитуды (на экране отображается значение 1V).
    7. Установите требуемое значение разряд за разрядом, используя кнопки ▲ / ▼.
    8. Нажатие кнопки CYC включает режим задания количества импульсов (по умолчанию: 1 CYC).
    9. Установите требуемое значение разряд за разрядом, используя кнопки ▲ / ▼.
    10. Для повторного входа в режим задания частоты нажмите кнопку FREQ.
    11. Нажатие кнопки Vpeak включает режим задания амплитуды (на экране отображается значение 1V).
    12. Установите требуемое значение разряд за разрядом, используя кнопки ▲ / ▼.
    13. Нажатие кнопки ON приводит к изменению экранного индикатора SOURCE из OFF в ON. Калибратор создаёт на выходных разъёмах низкоуровневый сигнал.
    14. Нажатие кнопки START запускает выдачу калибратором заданного количества импульсов с заданными частотой и амплитудой (на экране отображается индикатор RUN).
    15. После выдачи набора импульсов вывод автоматически отключается (индикатор RUN исчезает).
    16. Для выключения вывода снова нажмите кнопку ON (на экране появится индикатор OFF).

    Примечание: Когда символ RUN не отображается на экране, вы можете изменить частоту, амплитуду и количество импульсов в любом из положений функции выдачи: ON или OFF. Во время выдачи импульсов нажатие кнопки START останавливает вывод и убирает символ RUN с экрана. Повторное нажатие кнопки START запускает функцию выдачи заново.


    Наверх

    Как отображается ток в процентах (mA%) при работе с Актаком АМ-7111?

    В любом режиме выдачи тока заданное значение отображается в главной области экрана, а значение в процентах (mA%) – в области вторичного параметра. Данное значение рассчитывается по формуле:

    мA % = 100% *(текущее выходное значение в мA – 4 мA) / 16 мA

    Примечание: Нажатие кнопки T.DISP выводит в области вторичного параметра значение комнатной температуры.


    Наверх

    Как произвести ручную установку шага в режиме воспроизведения силы постоянного тока 4...20 мA калибратора процессов АМ-7111?

    Вы можете задать шаг приращения/уменьшения выходного тока: 4 мА или 16 мА.

    1. Подключите чёрный измерительный кабель к выводу mA-, а красный – к mA+.
    2. Подключите другие концы измерительных кабелей к тестируемому устройству, соблюдая полярность.
    3. С помощью кнопки mA выберите режим выдачи тока. В основной области экрана будет отображаться значение по умолчанию и единицы измерения по умолчанию.
    4. Нажмите кнопку 25%100%, после чего внизу экрана отобразится: 25%SET. Повторное нажатие кнопки приводит к отображению индикатора 100%SET. Одновременно будет показано значение по умолчанию.
    5. Используя кнопки ▲ / ▼, задайте величину выходного сигнала тока.
      - При значении «25%» вы можете задавать сигнал с приращением/уменьшением на 4 мА (4/8/12/16/20 мА).
      - При значении «100%» вы можете задать сигнал с приращением/уменьшением 16 мА (4 мА/20 мА).
      Нажатие кнопки ZERO сбрасывает величину сигнала на значение по умолчанию 4 мА (4,000 mA).
    6. Нажатие кнопки ON приводит к изменению индикатора SOURCE на экране от OFF к ON. Калибратор на-чинает выдавать заданный ток в подключенную цепь.
    7. Для отключения выдачи сигнала тока снова нажмите кнопку ON. На экране появится индикатор OFF, а сигнал на выходных разъёмах пропадёт.


    Наверх

    Как происходит воспроизведение силы постоянного тока при работе с калибратором АМ-7111?

    1. Подключите чёрный измерительный кабель к выводу mA-, а красный – к mA+.
    2. Подключите другие концы измерительных кабелей к тестируемому устройству, соблюдая полярность.
    3. С помощью кнопки mA выберите режим выдачи тока. В основной области экрана будет отображаться значение по умолчанию и единицы измерения по умолчанию.
    4. Задайте значение каждого разряда величины на выходе (0…20,000 мА), используя кнопки (▲ / ▼).
    5. Нажатие кнопки ON приводит к изменению индикатора SOURCE на экране от OFF к ON. Калибратор начинает выдавать заданный постоянный ток между выводными разъёмами.
    6. Для выключения вывода снова нажмите кнопку ON. На экране появится индикатор OFF, а сигнал между выходными разъёмами пропадёт.


    Наверх

    Как происходит воспроизведение статических характеристик термопар (Tc) при работе с АМ-7111?

    Калибратор АМ-7111 оснащён встроенным температурным датчиком. Для калибровки какого-либо прибора со встроенной компенсацией температуры свободного спая (Reference Junction) с помощью выдачи калибратором термо-ЭДС без использования дополнительных средств компенсации свободного спая используйте функцию дат-чика RJ.

    1. С помощью кнопки Tc выберите функцию имитации термопар (Tс), при этом датчик RJ включается автоматически (на экране появится индикатор RJ-ON). C помощью кнопки RANGE выберите необходимый тип термопары: K, E, J, T, B, N, R, S, L, U. Выбранная функция, тип термопары и единицы измерения будут отображаться в основной ча-сти экрана. Температура измеряется по умолчанию в °C, при необходимости можно выбрать °F.
    2. Установите выдаваемое значение разряд за разрядом, используя кнопки ▲ / ▼.
    3. Нажатие кнопки ON приводит к изменению экранного индикатора SOURCE из OFF в ON. Между выходными разъёмами появится термо-ЭДС, рассчитанная с учётом температуры, полученной датчиком RJ.
    4. Для выключения имитации сигнала снова нажмите кнопку ON (на экране появится индикатор OFF).

    Примечание: Если необходимости в функции компенсации свободного спая (RJ) больше нет, для её отключения нажмите кнопку RJ-ON. Калибратор станет использовать внешнюю компенсацию свободного спая, а символ «RJ-ON» исчезнет. Для повторного запуска этой функции нажмите кнопку RJ-ON снова.


    Наверх

    Каким образом производится имитация трансмиттера в диапазоне 4...20 мA при работе с калибратором процессов АМ-7111?

    Подключите калибратор и источник питания токовой петли к тестируемому датчику или контроллеру и выполните следующие действия:

    1. Подключите чёрный измерительный кабель к выводу mA-, а красный – к mA+.
    2. Подключите другие концы измерительных кабелей к тестируемому устройству, соблюдая полярность.
    3. С помощью кнопки mA выберите режим выдачи тока. В основной области экрана будет отображаться значение по умолчанию и единицы измерения по умолчанию.
    4. Задайте значение каждого разряда величины на выходе (0…20,000 мА), используя кнопки (▲ / ▼).
    5. Нажатие кнопки ON приводит к изменению индикатора SOURCE на экране от OFF к ON. Калибратор начинает выдавать заданный постоянный ток между выводными разъёмами.
    6. Для выключения вывода снова нажмите кнопку ON. На экране появится индикатор OFF, а сигнал между выходными разъёмами пропадёт.


    Наверх

    Каким образом происходит воспроизведение электрического сопротивления постоянному току при работе с калибратором Актаком АМ-7111?

    Калибратор имитирует сопротивление резистора, измеряя тестовый ток от калибруемого устройства (например, от омметра), а затем создавая между выводами напряжение U, пропорциональное заданному сопротивлению R. Таким образом, эквивалентное сопротивление R = U / I. Калибратор выдаёт корректное сопротивление только для устройств, которые поддерживают такой метод.

    Допустимый диапазон тестового тока от тестируемого устройства составляет 0,1…3 мА. Для обеспечения хорошей точности, ток должен находиться строго внутри этого диапазона.

    Любое эмулируемое сопротивление не учитывает сопротивления измерительных кабелей. Общее сопротивление, измеряемое на концах кабелей, вычисляется добавлением сопротивления измерительных кабелей (примерно 0,1 Ом на каждый кабель) к эмулируемому значению. Для выдачи точных сопротивлений используйте 3-х или 4-х проводную схемы подключения (см. Рис. Б).

    Если ёмкость между вводами калибруемого устройства превышает 0,1 мкФ, калибратор может эмулировать сопротивление некорректно.

    1. Подключите чёрный измерительный кабель к выводу ΩRTD, а красный – к выводу VTc.
    2. Подключите другие концы измерительных кабелей к тестируемому устройству, соблюдая полярность.
    3. С помощью кнопки OHM выберите функцию имитации сопротивления. Кнопкой RANGE выберите нужный диапазон (выбранная функция, значение по умолчанию и единицы измерения отобразятся на экране).
    4. Установите желаемое значение сопротивления разряд за разрядом, используя кнопки ▲ / ▼.
    5. Нажатие кнопки ON приводит к изменению экранного индикатора SOURCE из положения OFF в положение ON. Калибратор начинает эмулировать заданное значение сопротивления между выводами.
    6. Для выключения выдачи сигнала нажмите кнопку ON снова (на экране появится индикатор OFF).


    Наверх

    Есть ли у АМ-7111 функция автовыключения питания?

    Да. Функция автовыключения (Auto Power off) в приборе есть: по умолчанию функция не активна.
    Наверх

    Как отключить\включить функцию автоматического отключения питания у мультиметра АМ-7111?

    Войдите в режим дополнительных настроек калибратора. Для этого при включении калибратора удерживайте кнопку RANGE. . Для отключения функции автоматического отключения питания, нажимайте кнопку START, пока на экране не появится надпись «AP.OFF». (Данная функция отображается по умолчанию при входе в режим настройки дополнительных параметров.)

    Задайте время до автоматического отключения прибора в диапазоне от 0 до 60 минут, используя вторую пару клавиш ⇓/⇑, если считать справа налево. Каждое нажатие этой кнопки ⇓/⇑ увеличивает или уменьшает интервал на 10 минут. Удержание одной из этих клавиш меняет значение непрерывно, однако так, что оно не превысит максимального значения и не станет ниже минимального.

    Для сохранения нажмите кнопку ON, на экране на 1 секунду отобразится символ «SAVE».

    Для отключения функции автоматического выключения, установите значение «0».


    Наверх


    Назад в раздел
    Распродажа осциллографов Tektronix! До 20% дешевле!
    © ЭЛИКС, 1998-2016   Как сделать заказ
    Rambler's Top100
    Rambler's Top100 Рейтинг@Mail.ru Яндекс.Метрика
