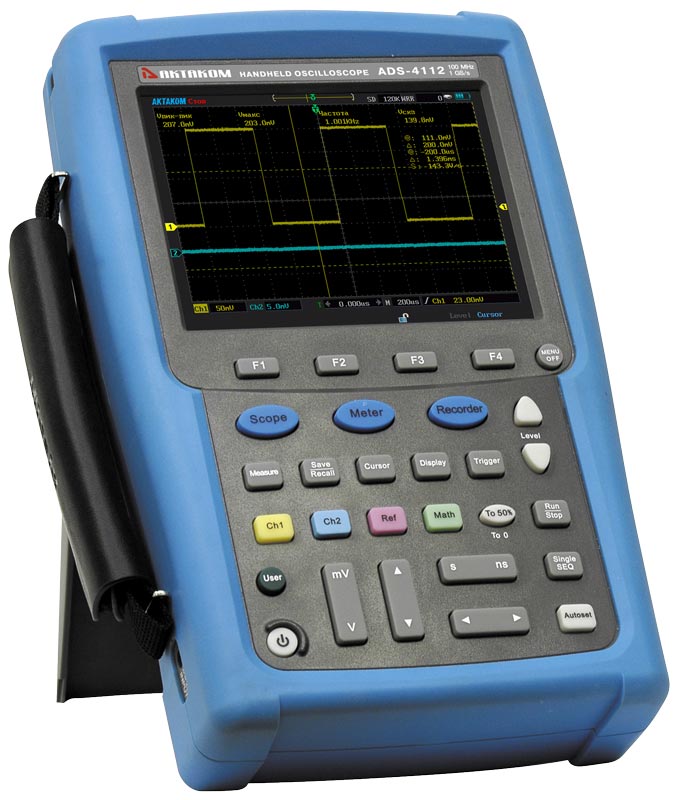

Осциллограф цифровой запоминающий ADS-4132D

Розничная цена (с НДС):
недоступно
На заказ На заказ
Поверка ADS-4132D: 10 500,00 руб.
Срок поверки: 30 рабочих дней
Заказать поверку/калибровку
Торговая марка: АКТАКОМ
Прибор внесён в Государственный реестр средств измерений Госреестр:
59632-15
USB Host

Снято с производства. Замена: RTH1002 PLUS, ADS-4482, ADS-4482H

АКТАКОМ ADS-4132D сочетает в себе 3 прибора: ручной цифровой осциллограф, цифровой мультиметр, регистратор. Благодаря своей компактности и возможности питания от батарей, осциллограф цифровой ручной АКТАКОМ ADS-4132D рекомендован для работы в "полевых" условиях.

Осциллограф цифровой ручной ADS-4132D имеет следующие особенности:

  • Изолированные каналы осциллографа
  • Сенсорный дисплей (Touch-screen) позволяет удобно управлять сразу несколькими функциями цифрового осциллографа (управление элементами экранного интерфейса, сдвиг осциллограммы на экране, масштабирование, сдвиг точки и уровня запуска)
  • Скорость захвата осциллограмм 190 000 осц./сек
  • Система быстрой прокрутки и передвижения
  • Встроенный инженерный калькулятор
  • Встроенные часы
  • Встроенная система пересчета электрических параметров
  • 31 вид автоматических измерений
  • Запуск по сигналам последовательных шин
  • Декодирование сигналов последовательных шин UART/RS-232, LIN, CAN, SPI, I²C, MIL-STD-1553B, ARINC429
  • Построение трендов в трех режимах
  • Режим X-Y
  • Сохранение результатов измерений на внешний USB накопитель
  • Пыле и влагозащита по IP51
  • Эргономичный дизайн
  • Перезаряжаемая Li-Ion батарея
  • Русскоязычный интерфейс меню

Технические характеристики

Режим осциллографа
Количество каналов
2, изолированные
Полоса пропускания 100 МГц
Режим регистрации
выборка, усреднение (2..256), пиковый детектор, огибающая (2..256, AM)
Интерполятор
Sin (x)/x
Компенсация пробников меандр, 1 кГц
Скорость захвата осциллограмм
190000 осц./сек
Максимальное напряжение
Между изолированными каналами
CAT II 1000 В, CAT III 600 В
На BNC входе относительно земли
CAT II 1000 В, CAT III 600 В
Макс. входное напряжение
CAT II 600 В, CAT III 300 В
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 МОм ±1% || 15 пФ ±3 пФ
Учет ослабления пробников 1X, 10X, 100X
Параметры горизонтальной системы Макс. частота дискретизации
1 Гвыб/сек (один канал), 500 Мвыб/сек (каждый канал)
Макс. глубина записи 240 К (один канал), 120 К (каждый канал)
Коэффициент развертки
4 нс - 10 с/дел с шагом 1-2-4
Диапазон ±6 делений
Погрешность времени выборки и времени задержки ±20 ppm
Параметры вертикальной системы Вертикальное отклонение 5 мВ/дел - 50 В/дел с шагом 1-2-5
АЦП 8 бит
Диапазон
±4 деления
Полоса пропускания для аналогового сигнала 100 МГц
Ограничение полосы пропускания
20 МГц
Время нарастания ≤3.5 нс
Погрешность коэф. усиления 5 мВ/дел - 50 В/дел: ≤±2%
Измерения Курсорные Ручные, слежение, авто
Автоматические Period, Frequency, Rise time, Fall time, P Duty cycle, N Duty cycle, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), P Pulse width, N Pulse width, P Overshoot, N Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Average, Cycle average, RMS, RMS cycle
Математические операции +, -, *, / , БПФ
БПФ 4 окна: Rectangle, Blackman, Hanning, Hamming
Система запуска Источник запуска
канал 1, канал 2, внешний
Режим запуска авто, обычный, однократный
Тип запуска Фронт, импульс, логика, по последовательной шине
Блокировка уровня запуска 200 нс ~ 10 с
Запуск по фронту нарастающий, спадающий, нарастающий и спадающий
Запуск по длительности импульса (>, <, =) положительная полярность импульса
(>, <, =) отрицательная полярность импульса
Запуск по логической операции
AND, OR, NAND, NOR
Запуск по последовательной шине
UART/RS-232, LIN, CAN, SPI, I²C, MIL-STD-1553B, ARINC429
Режим связи
DC, AC, ФВЧ, ФНЧ, шумоподавление

Режим мультиметра
Разрядность 6000 отсчетов
Параметр Диапазон Базовая погрешность
Постоянное напряжение 1 мВ...1000 В
±0,5%
Переменное напряжение 1 мВ...750 В (10 Гц...20 кГц)
±1,0%
Постоянное + переменное напряжение 1 мВ...750 В
±1,0%
Постоянный ток в зависимости от подключаемого модуля (опция) или токовых клещей
Переменный ток в зависимости от подключаемого модуля (опция) или токовых клещей
Сопротивление 0 Ом...10 МОм
±1,0%
10 МОм...20 МОм
±3,0%
20 МОм...50 МОм
±5,0%
Емкость 100 пФ...5 мкФ
±10,0%
5 мкФ...50 мкФ
±5,0%
Тест диодов < 3,5 В
Прозвонка < 50 Ом
Температура внешний датчик (опция)
Относительная влажность внешний датчик (опция)
Давление внешний датчик (опция)
Режим измерения
максимальное, минимальное, среднее, относительные измерения

Регистратор
Режим регистратора
мультиметр, осциллограф, запись формы сигнала осциллографа
Режим записи
до заполнения, зацикливание
Временная шкала
мультиметр: 10 с/дел ... 20 мин/дел
осциллограф: 10 с/дел ... 20 мин/дел
запись формы: 10 мс/дел ... 2 мин/дел
Режим воспроизведения
есть
Сохранение 2 ячейки на режим


Общие характеристики
Дисплей
Тип дисплея Цветной дисплей 5,7”, TFT
Разрешение 640 (по горизонтали) × 480 (по вертикали) точек
Интерфейс USB-device, miniUSB-host
Питание
Напряжение 100-240 В, 50/60 Гц
Батарея 6000 мАч / 7.4 В
Время непрерывной работы / зарядки (типичное)
Около 5 / 4 часов
Массо-габаритные параметры
Габаритные размеры 254 мм × 60 мм × 160 мм (Д*В*Г)
Вес (без батареи и аксессуаров)
1,38 кг

Стандартная комплектация

  • Осциллограф цифровой
  • Пробники осциллографические (2 шт)
  • Измерительные щупы для мультиметра (1 комплект)
  • Вилки для подключения к калибратору осциллографа
  • Сетевой адаптер со шнуром питания
  • Батарея
  • Руководство по эксплуатации

Дополнительная комплектация

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

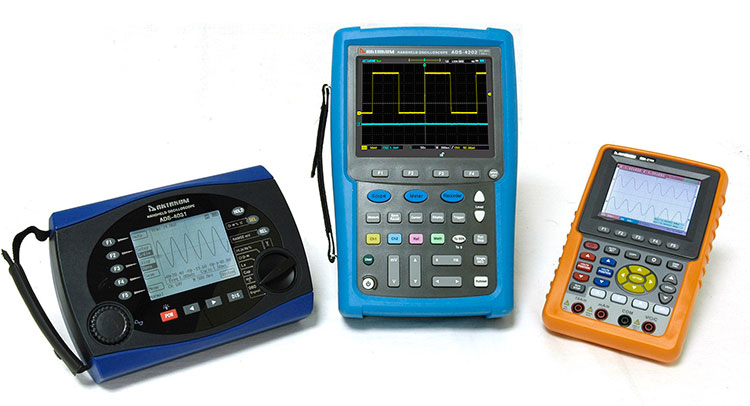

Осциллограф цифровой запоминающий ADS-4132D - Сравнение с другими портативными осциллографами АКТАКОМ
Осциллограф цифровой запоминающий ADS-4132D - Сравнение с другими портативными осциллографами АКТАКОМ
Увеличить

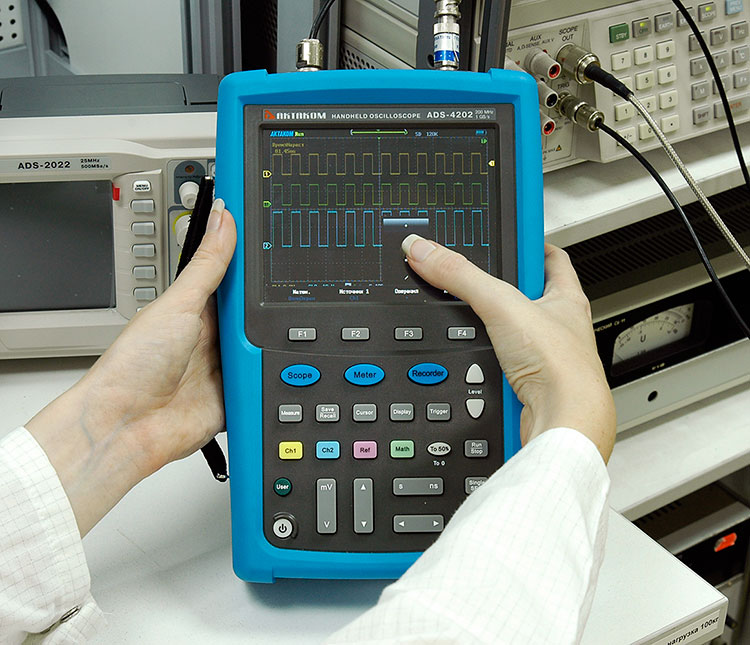

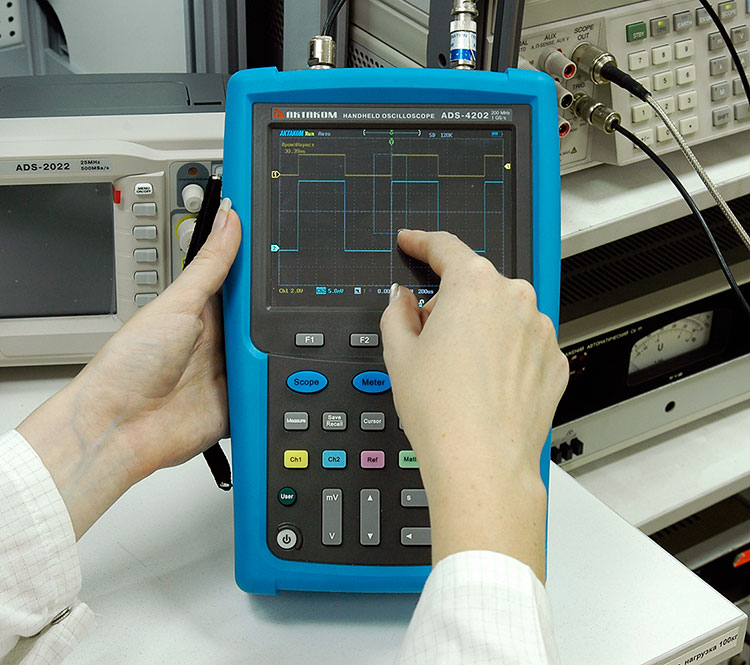

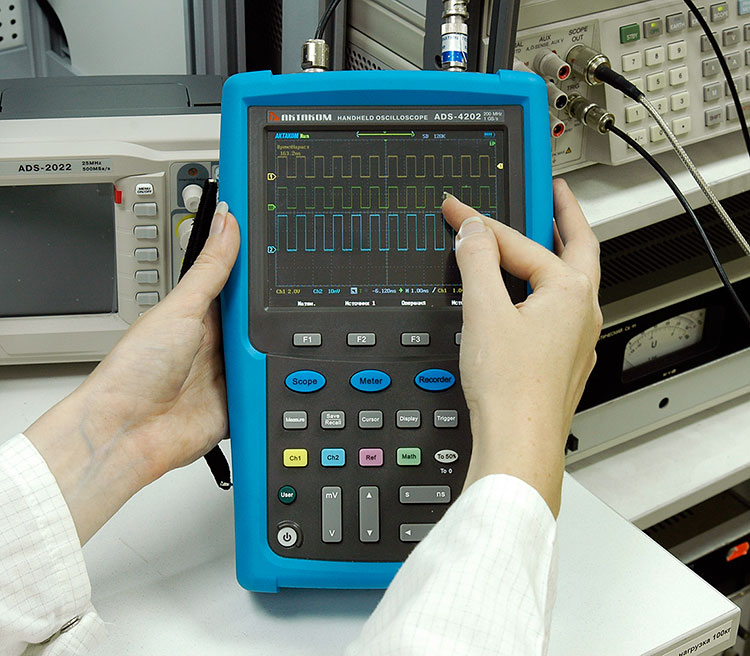

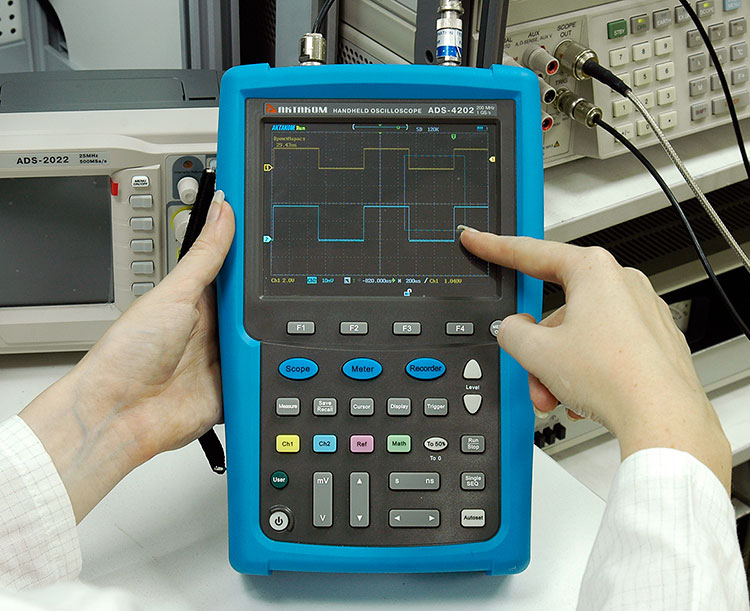

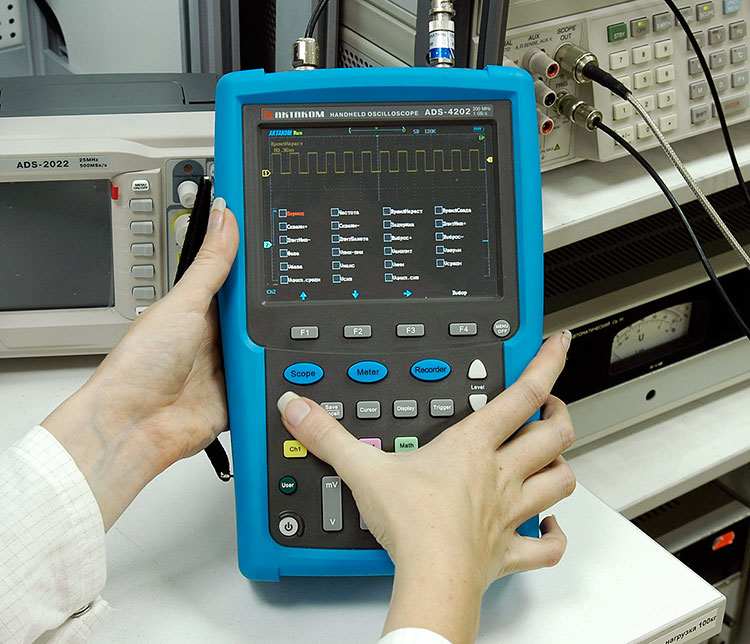

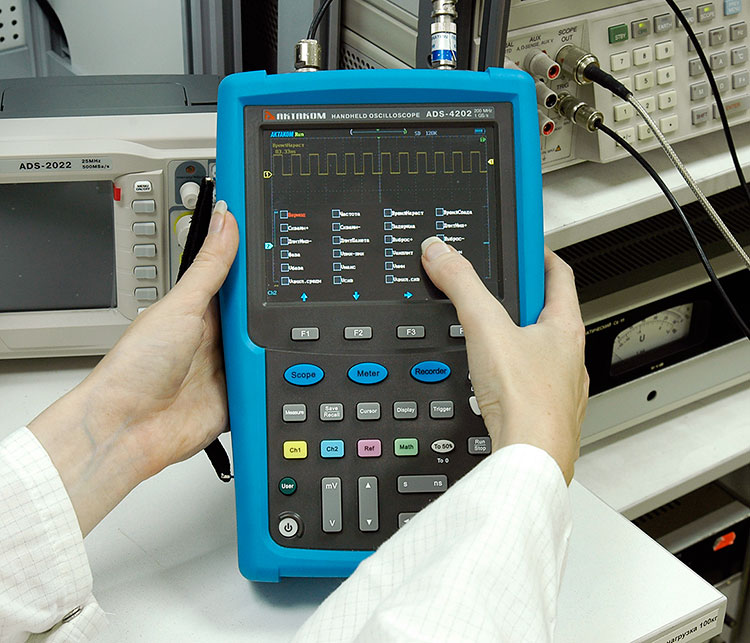

Осциллограф цифровой запоминающий ADS-4132D - Пример работы
Осциллограф цифровой запоминающий ADS-4132D - Пример работы
Увеличить
Осциллограф цифровой запоминающий ADS-4132D - Пример работы
Осциллограф цифровой запоминающий ADS-4132D - Пример работы
Увеличить
Осциллограф цифровой запоминающий ADS-4132D - Пример работы
Осциллограф цифровой запоминающий ADS-4132D - Пример работы
Увеличить
Осциллограф цифровой запоминающий ADS-4132D - Пример работы
Осциллограф цифровой запоминающий ADS-4132D - Пример работы
Увеличить
Осциллограф цифровой запоминающий ADS-4132D - Пример работы
Осциллограф цифровой запоминающий ADS-4132D - Пример работы
Увеличить
Осциллограф цифровой запоминающий ADS-4132D - Пример работы
Осциллограф цифровой запоминающий ADS-4132D - Пример работы
Увеличить

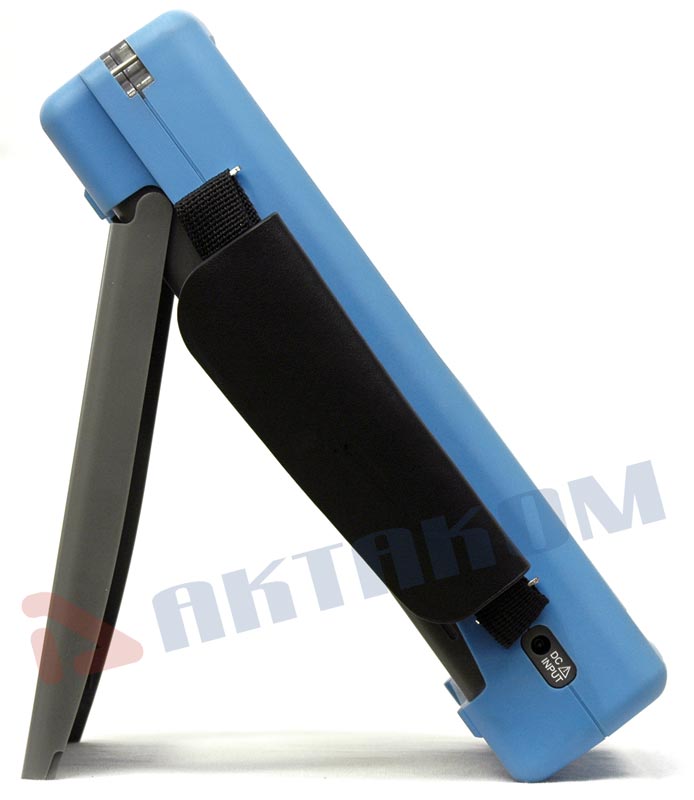

Осциллограф цифровой запоминающий ADS-4132D - вид слева
Осциллограф цифровой запоминающий ADS-4132D - вид слева
Увеличить

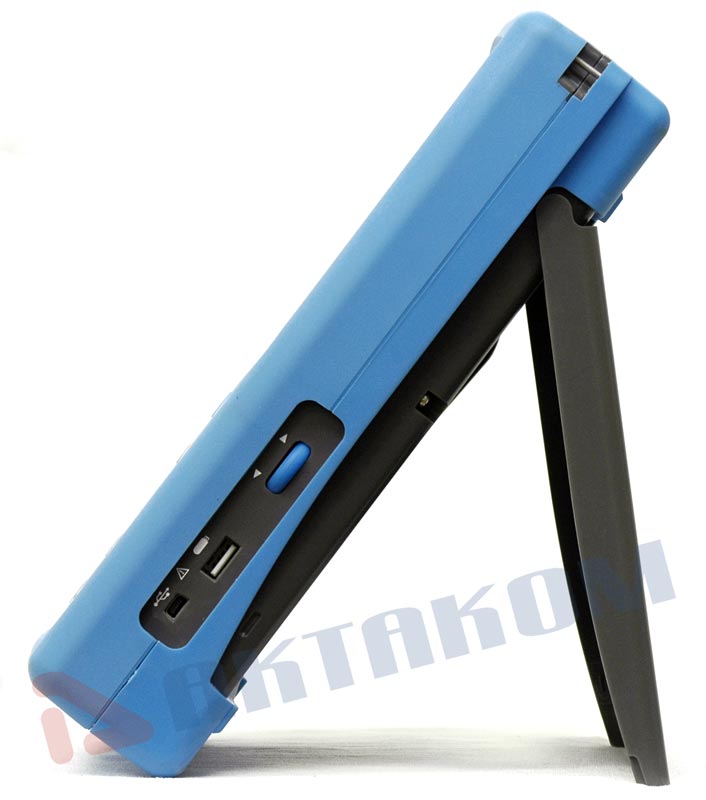

Осциллограф цифровой запоминающий ADS-4132D - вид справа
Осциллограф цифровой запоминающий ADS-4132D - вид справа
Увеличить

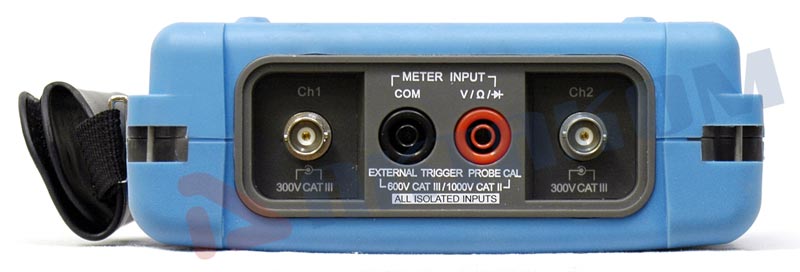

Осциллограф цифровой запоминающий ADS-4132D - вид сверху
Осциллограф цифровой запоминающий ADS-4132D - вид сверху
Увеличить

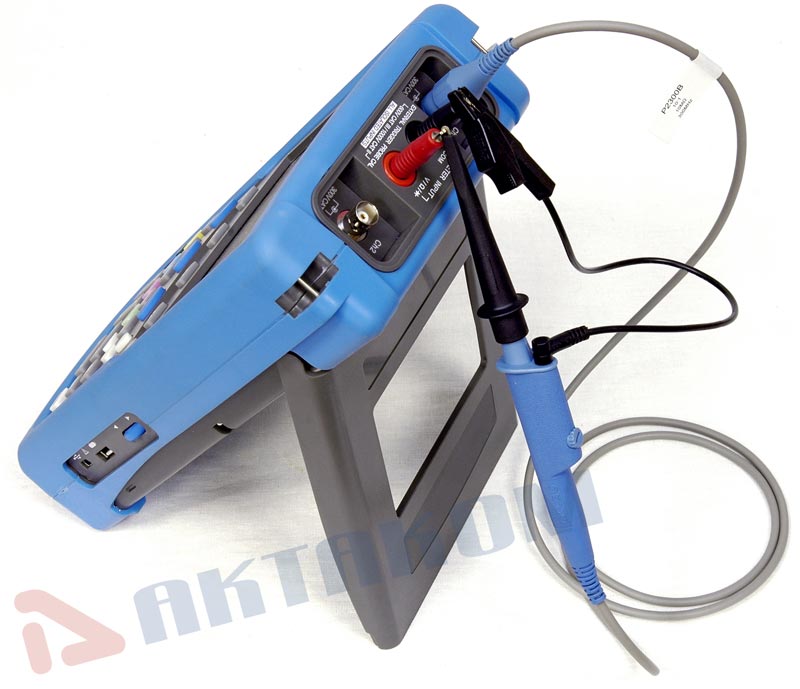

Осциллограф цифровой запоминающий ADS-4132D - подключение щупа к калибратору
Осциллограф цифровой запоминающий ADS-4132D - подключение щупа к калибратору
Увеличить

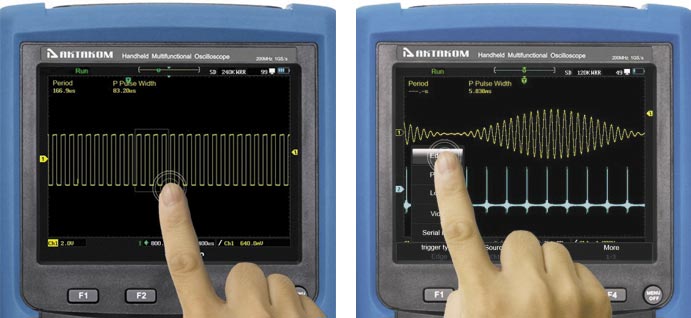

Осциллограф цифровой запоминающий ADS-4132D - сенсорное управление
Осциллограф цифровой запоминающий ADS-4132D - сенсорное управление
Увеличить
Осциллограф цифровой запоминающий ADS-4132D - структура гальванической развязки входов
Осциллограф цифровой запоминающий ADS-4132D - структура гальванической развязки входов
Увеличить

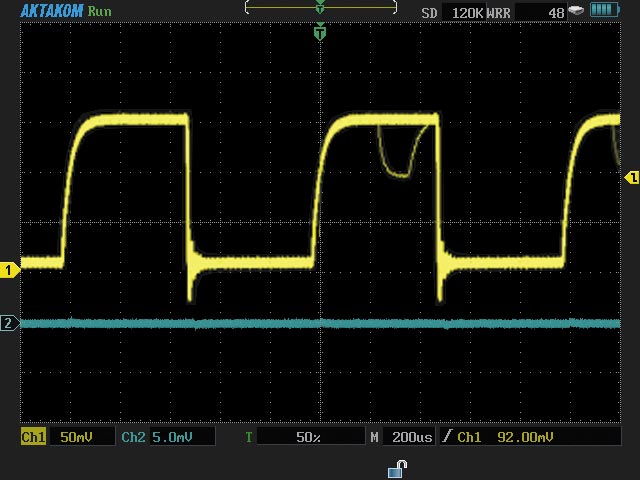

Осциллограф цифровой запоминающий ADS-4132D - регистрация редкой аномалии
Осциллограф цифровой запоминающий ADS-4132D - регистрация редкой аномалии
Увеличить

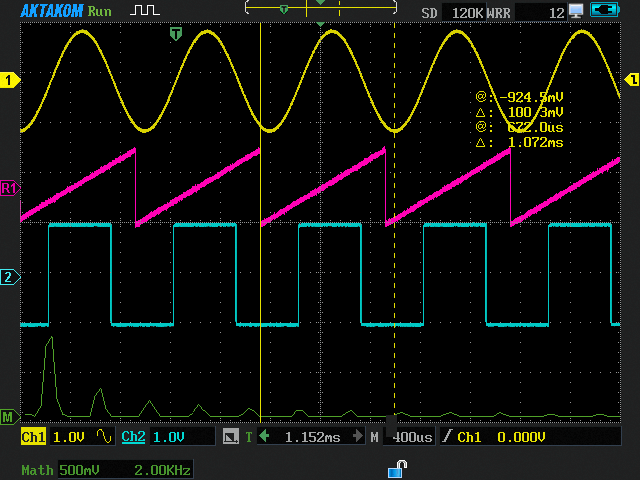

Осциллограф цифровой запоминающий ADS-4132D - дисплей
Осциллограф цифровой запоминающий ADS-4132D - дисплей
Увеличить

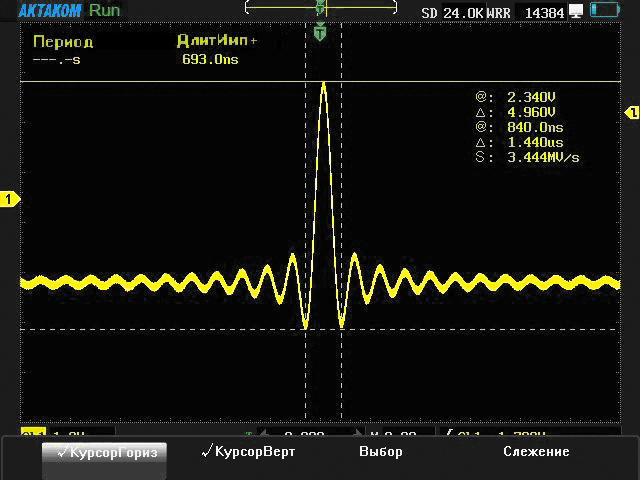

Осциллограф цифровой запоминающий ADS-4132D - режим курсорных измерений
Осциллограф цифровой запоминающий ADS-4132D - режим курсорных измерений
Увеличить

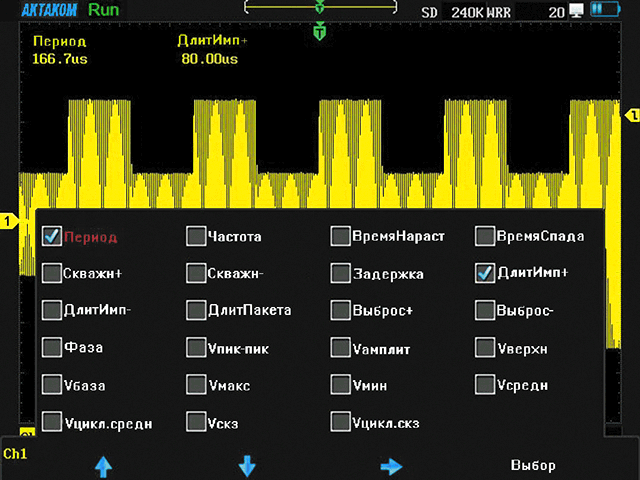

Осциллограф цифровой запоминающий ADS-4132D - меню выбора параметров автоматических измерений
Осциллограф цифровой запоминающий ADS-4132D - меню выбора параметров автоматических измерений
Увеличить

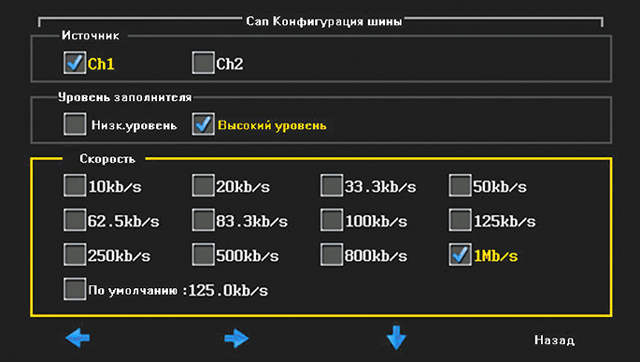

Осциллограф цифровой запоминающий ADS-4132D - установка параметров шины для запуска по сигналам CAN
Осциллограф цифровой запоминающий ADS-4132D - установка параметров шины для запуска по сигналам CAN
Увеличить

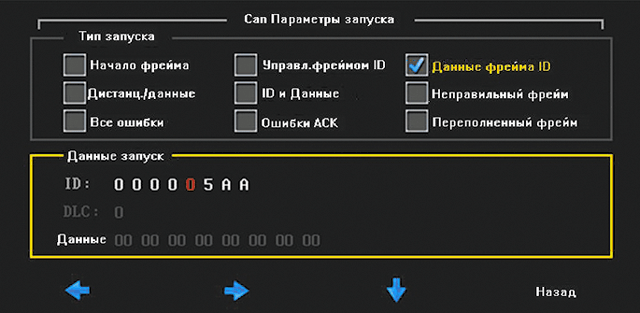

Осциллограф цифровой запоминающий ADS-4132D - параметры запуска по сигналам CAN
Осциллограф цифровой запоминающий ADS-4132D - параметры запуска по сигналам CAN
Увеличить

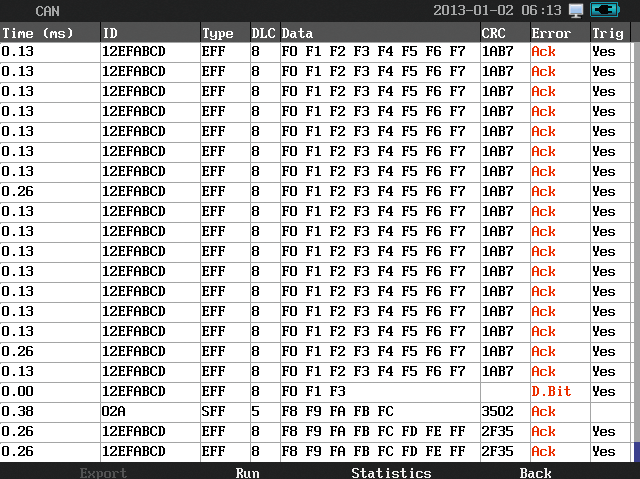

Осциллограф цифровой запоминающий ADS-4132D - результат декодирования шины CAN в табличной форме
Осциллограф цифровой запоминающий ADS-4132D - результат декодирования шины CAN в табличной форме
Увеличить

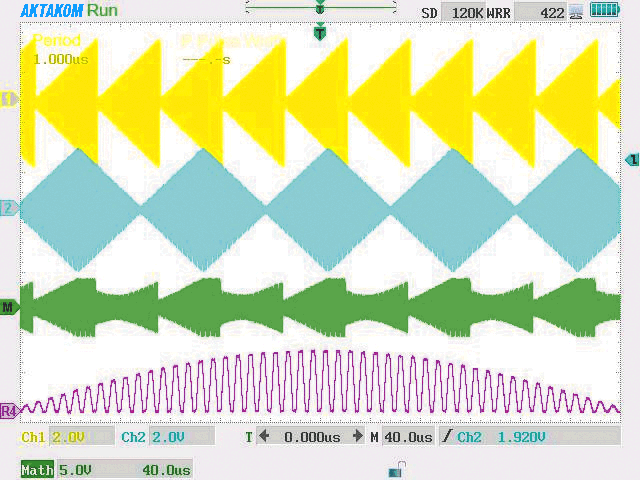

Осциллограф цифровой запоминающий ADS-4132D - режим послесвечения
Осциллограф цифровой запоминающий ADS-4132D - режим послесвечения
Увеличить
Осциллограф цифровой запоминающий ADS-4132D - режим
Осциллограф цифровой запоминающий ADS-4132D - режим
Увеличить

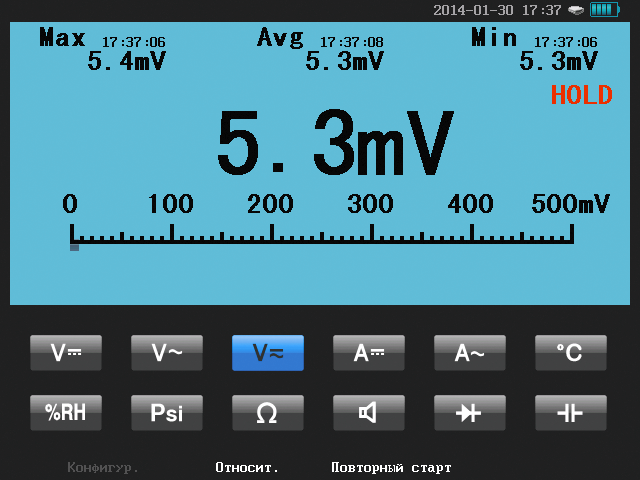

Осциллограф цифровой запоминающий ADS-4132D - дисплей мультиметра
Осциллограф цифровой запоминающий ADS-4132D - дисплей мультиметра
Увеличить

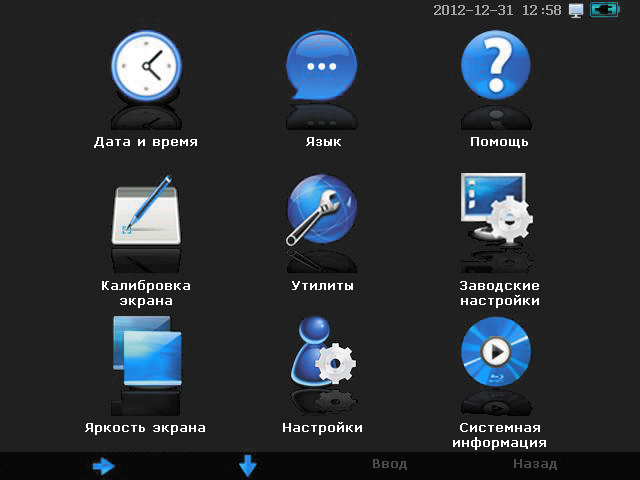

Осциллограф цифровой запоминающий ADS-4132D - пользовательское меню
Осциллограф цифровой запоминающий ADS-4132D - пользовательское меню
Увеличить

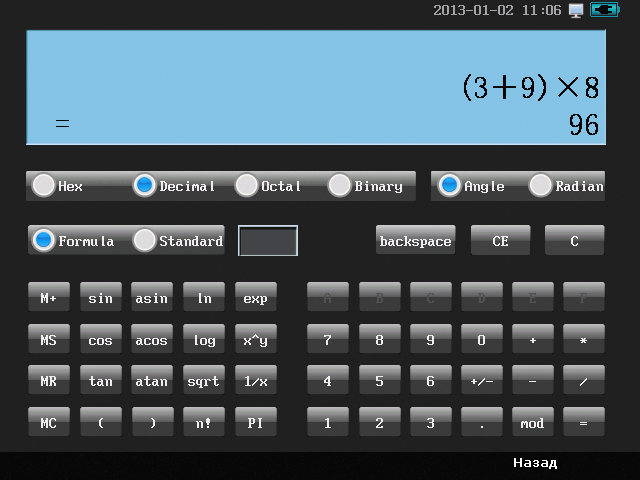

Осциллограф цифровой запоминающий ADS-4132D - инженерный калькулятор
Осциллограф цифровой запоминающий ADS-4132D - инженерный калькулятор
Увеличить

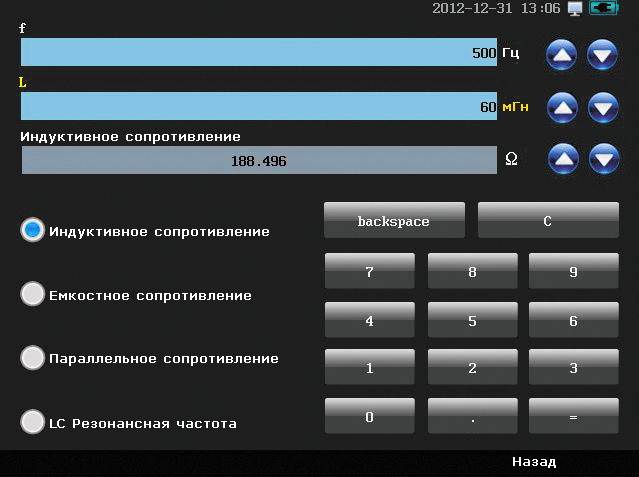

Осциллограф цифровой запоминающий ADS-4132D - система расчёта электрических величин
Осциллограф цифровой запоминающий ADS-4132D - система расчёта электрических величин
Увеличить

Цифровые осциллографы АКТАКОМ серии ADS-4000

Статьи, публикации

  • Анализ цифровых последовательных шин с осциллографом АКТАКОМ серии ADS-4000
    В данной статье подробно описаны типичные измерительные задачи с использованием новых ручных цифровых осциллографов с сенсорным экраном АКТАКОМ серии ADS-4000. Основные возможности этих приборов были рассмотрены в статье «Многофункциональные ручные осциллографы-мультиметры сенсорным экраном АКТАКОМ серии ADS-4000», которая публиковалась в журнале «Контрольно-измерительные приборы и системы» №3, 2014.
  • Многофункциональные ручные осциллографы — мультиметры с сенсорным экраном АКТАКОМ серии ADS-4000
    Основной тенденцией развития измерительной техники является производство приборов сочетающих в одном корпусе сразу несколько различных измерительных функций. Особенно большое развитие это направление получило в последнее время. Сразу несколько известных производителей выпустили новые комбинированные приборы. Среди портативных комбинированных приборов в ручном исполнении особенно широкое применение нашли цифровые осциллографы-мультиметры или скопметры. Весной 2014 года в модельном ряду портативных осциллографов-мультиметров АКТАКОМ произошли существенные изменения. Были представлены сразу десять новых моделей ручных комбинированных цифровых осциллографов серии ADS-4000. Данная статья посвящена представлению этой инновационной серии комбинированных приборов АКТАКОМ.
  • Один в поле не воин… или какой прибор взять с собой на работу в «поле» (обзор компактных осциллографов АКТАКОМ)
    На современном рынке представлено огромное количество приборов, отличающихся конструктивными, эргономическими и техническими характеристиками, а также ценой. Поэтому пользователю довольно сложно сделать выбор оборудования для решения конкретной измерительной задачи. Настоящая статья предлагает обзор компактных осциллографов АКТАКОМ.
  • Решения АКТАКОМ для оснащения электротехнических лабораторий
    В центре внимания статьи — ряд надежных и современных приборов АКТАКОМ, позволяющих самостоятельно проводить периодическую профилактику и диагностику электросетей, заблаговременно обнаружить различного рода дефекты и устранить причину их возникновения. Грамотное обслуживание, периодические замеры показаний электроприборов и силовых линий с помощью приборов АКТАКОМ — залог бесперебойной, безопасной и безаварийной работы любого электрооборудования и систем электроснабжения.
  • Использование входов и выходов цифрового осциллографа для интеграции в измерительную систему
    В настоящее время цифровой осциллограф часто используется совместно с другими приборами для проведения сложных комплексных измерений и последующей обработки данных в составе измерительной системы. Например, комбинация ЦЗО с генератором сигналов позволяет снимать амплитудно-частотные характеристики (АЧХ) измерительных цепей, измерять задержки в линиях связи, характеризовать качество передачи по сигнальному тракту (измерения джиттера, метод глазковых диаграмм) и пр. Объединение нескольких осциллографов в одну измерительную систему позволяет осуществлять многоканальный сбор данных в сложных системах. Однако для интеграции осциллографа в единую измерительную систему, помимо возможностей передачи данных в ПК или локальную сеть, от него требуется наличие дополнительных технических возможностей.
  • Дискретизация в цифровом осциллографе
    Мы продолжаем цикл статей об основных принципах выбора цифрового осциллографа для ваших задач. В этой статье мы уделим внимание главным характеристикам цифрового осциллографа – режиму, разрядности и частоте дискретизации, и как это влияет на результаты измерений.

Вопросы и ответы

  • Зачем нужен осциллограф со встроенным мультиметром?
  • Как измерить осциллографом напряжение 220 В в розетке? Измеряю осциллографом АКТАКОМ АСК-2068, щуп с делителем 1:10, разрешение по вертикали 50 В на клетку, т.е. 400 вольт должно показать, а в итоге у синусоиды обрезанные верхушки. Что я не так делаю?
  • Какие USB флэш-накопители можно применять для записи данных в осциллографе?
  • Какие условия эксплуатации предусмотрены для данного осциллографа?
  • Каким способом можно наблюдать медленно меняющиеся сигналы на экране осциллографа?
  • Почему в некоторых приборах сбрасываются часы реального времени?
  • При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?
  • У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?

  • Зачем нужен осциллограф со встроенным мультиметром?

    Портативный цифровой мультиметр, это, наверное, самый распространенный измерительный прибор, который, пожалуй, есть в каждой измерительной лаборатории, у каждого инженера и техника.

    Идея совместить мультиметр и осциллограф выглядит очень логичной и востребованной. В ходе разработки, отладки и обслуживания электронных систем на одной и той же плате возникает необходимость как измерений напряжений, токов, сопротивления (мультиметр), так и наблюдения формы сигналов и ее динамики (осциллограф).

    Нужен ли осциллограф со встроенным мультиметром? Ведь цифровой осциллограф сам способен выполнять некоторые функции мультиметра, а именно – измерять постоянное и переменное напряжение, измерять частоту сигнала. Если к осциллографу подключить токовые пробники, это расширит его возможности измерением постоянного и переменного тока…

    Начнем с того, что аналого-цифровое преобразование у осциллографа – скоростное и, как правило, 8-разрядное. Т.е. точность одиночного измерения не превысит 0,4%. У современных прецизионных мультиметров используются медленные АЦП, но имеющие большую разрядность, что обеспечивает точность зачастую на порядок лучше. Так для прецизионного цифрового мультиметра АКТАКОМ АМ-1189 точность измерений постоянного напряжения составляет 0,02%, что в 20 раз лучше. С другой стороны потребность в высокой точности измерений возникает далеко не всегда, поэтому возможности измерения напряжения с помощью АЦП цифрового осциллографа небесполезна для комбинированных приборов.

    Осциллограф не может измерить сопротивление, как это делает мультиметр. Ведь для этого необходимо в измерительную цепь подавать тестовый ток, который не могут вырабатывать входные каскады осциллографа (да они и не рассчитаны на подачу сигнала от внешнего источника тока).

    По этой же причине осциллограф (в отличие от мультиметра) не может осуществлять прозвонку цепи, измерять емкость, индуктивность и тестировать диоды и транзисторы (обычный функционал для мультиметра).

    Важным моментом является то, что обычно измерительные разъемы мультиметра гальванически развязаны от питающей сети (хотя бы в силу батарейного питания). Среди осциллографов такой возможностью обладают только дорогие приборы с гальванической развязкой входов или батарейным питанием.

    Все это показывает, что осциллограф не полностью может заменить мультиметр, и комбинированные приборы, совмещающие в одном корпусе осциллограф и мультиметр, востребованы потребителями.

    Наиболее удачно смотрится встраивание мультиметра в портативные осциллографы. Это объясняется потребностью пользователя такого прибора сэкономить место и снизить вес сумки, которую нужно брать на выезд, а также наличием в таких приборах батарейного питания и подходящим форм-фактором.


    Наверх

    Как измерить осциллографом напряжение 220 В в розетке? Измеряю осциллографом АКТАКОМ АСК-2068, щуп с делителем 1:10, разрешение по вертикали 50 В на клетку, т.е. 400 вольт должно показать, а в итоге у синусоиды обрезанные верхушки. Что я не так делаю?

    Обычное напряжение в бытовой однофазной сети, как известно, 220 вольт ±5%, т.е. в диапазоне от 209 до 231 вольт. Однако, это напряжение переменное, и это означает, что в каждый момент времени амплитуда значения напряжения отличается от амплитуды напряжения в следующий момент – представим себе синусоиду, в которой каждая соседняя точка графика имеет разную высоту над линией «0». Максимальное значение амплитуды в бытовой сети составляет 310 В. Но это максимальное значение, через четверть периода значение амплитуды будет равно «0». В этом случае необходимо знать некий средний уровень, при котором можно считать, что переменный ток проделывает такую же работу, какую бы проделал постоянный ток аналогичного напряжения. Определить эту величину можно, если значение максимальной амплитуды разделить на √2, т.е. 310 / √2 = 219,858 вольт. Это напряжение называют действующим или среднеквадратичным.

    Таким образом, для того чтобы наблюдать синусоиду 220 В сетевого напряжения на экране, настройки осциллографа должны предусматривать отображение сигнала с максимальны амплитудным значением пик-пик не менее 620 вольт и применение соответствующего пробника (в большинстве случаев понадобится пробник с коэффициентом деления 1:100).

    Внимание! Следует отметить, что в данном случае пользователь правильно использует батарейный прибор для измерения параметров напряжения сети. В любом случае, при проведении таких измерений необходимо соблюдать требования техники безопасности. Необходимо обеспечить защиту от плавающих потенциалов и гальваническую развязку измеряемой цепи и прибора. Наиболее правильно использовать дифференциальные пробники типа DP-40LV, которые также можно использовать не только с приборами с батарейным питанием, но и со стационарными приборами с питанием от сети переменного тока. Также возможно использование и обычных пробников с коэффициентом деления 1:100, например производства ROHDE&SCHWARZ RT-ZI10 или Fluke VPS420-R, которые имеют защищенные металлические (корпус разъема) части, препятствующие контакту оператора с токоведущими частями. В крайнем случае, соблюдая все меры осторожности, не допуская прикосновения к оголенным частям прибора и пробника, можно использовать пробник HP-9258 с открытым не изолированным корпусом разъема.


    Наверх

    Какие USB флэш-накопители можно применять для записи данных в осциллографе?

    Прежде всего, надо помнить, что осциллограф - это в первую очередь измерительный прибор, а не компьютер. Поэтому при использовании внешних устройств на них накладываются определенные ограничения.
    • Флэш-накопитель должен быть отформатирован в формате FAT32. На некоторых моделях осциллографов (и многих других приборов) иные форматы, например NTFS, могут не поддерживаться.
    • Объем памяти флэш-накопителя не должен быть большим (рекомендуем до 8 ГБ)
    • Не следует использовать слишком скоростные флэш-накопители, например USB 3.0 и т.п. (USB 2.0 тоже могут не поддерживаться)
    • Используйте USB-накопители известных фирм. Мы рекомендуем Transcend и Kingston. Каждый накопитель - это устройство со своим набором команд, а USB порт прибора - это всегда ограничения!
    • Используйте полноразмерные USB-накопители.
    • Не следует сохранять данные на карту SD через USB-адаптер. Этот вариант может также не пройти.

    Наверх

    Какие условия эксплуатации предусмотрены для данного осциллографа?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
      • Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
      • Используйте подходящую защиту от превышения напряжения.
      • Применяйте пробники, специфицированные только для данного типа прибора.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
      • Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабелей нельзя путать входные разъемы с выходными.
      • Разрешается использование предохранителей специфицируемых только для данного продукта.
      • Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
      • Используйте только специфицированные для данного прибора батареи.
      • Замена батареи питания производится только при отключенном приборе.
      • Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Каким способом можно наблюдать медленно меняющиеся сигналы на экране осциллографа?

    Для этих целей рекомендуется использовать режим “самописец”. Правда, он есть не во всех моделях осциллографов. В этом режиме осциллограмма обновляется на экране осциллографа справа налево. Режим "самописец” обычно доступен при установке "медленных" разверток с коэффициентом развертки от 500 мс/дел или медленнее, а режим запуска выбираться не может и используется только автоматический (AUTO).
    Наверх

    Почему в некоторых приборах сбрасываются часы реального времени?

    Часы реального времени в любом приборе, например, в осциллографе, питаются от встроенного аккумулятора, который имеет особенность разряжаться. Поэтому сброс часов реального времени может происходить. Не следует забывать, функция часов является вспомогательной функцией и не прописана в технических параметрах прибора. Отсутствие этой функции в приборе, некорректная работа или сброс часов не могут быть отнесены к недостаткам прибора.
    Наверх

    При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?

    На самом деле никакой проблемы нет.

    Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала.

    Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s).

    Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс).

    Нормальное отображение при развертке 10 мс/дел:

    Искажение формы того же сигнала на развертке 10 с/дел:

    На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.

    Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране.

    Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.



    Наверх

    У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?

    Да, такая возможность есть у USB осциллографов Актаком, например у модели АСК-3102.

    Но надо понимать, что записанный файл будет иметь большие размеры. Одна запись - это два байта измерений (по 8 бит на канал) и 4 байта – метка времени. Если процессы относительно медленные, например, доли секунд, то при частоте дискретизации 50 квыб/сек получается 300 тысяч байт в секунду, или 18 МБ в минуту, или 1 ГБ в час, что соответствует 24 Гб в сутки.

    Для обработки такого файла потребуется специальное программное обеспечение (например, MATLAB). Кроме того, для ACK-3102 есть SDK комплект, и пользователи могут сами создать себе специальное тестовое приложение, в виде обычной программы или в LabView.


    Наверх


    Назад в раздел
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
