Измеритель вибрации АТТ-9002

Розничная цена (с НДС):
39 943,00 руб.
Есть на складе Есть на складе
Калибровка АТТ-9002: 12 390,00 руб.

Срок калибровки: 30 дней
Заказать поверку/калибровку
Торговая марка:
Срок гарантии:
14 месяцев
RS-232

Недорогой портативный измеритель вибрации АТТ-9002 предназначен для измерения разбалансировки двигателей и механизмов.

  • измерения среднеквадратического и пикового значений
  • функция удержания показаний
  • функция запоминания максимального и минимального значений
  • последовательный интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1026 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
  • автоматическое отключение питания для экономии батареи
  • индикация разряда батареи
  • компактный футляр для переноски

Данный прибор совместно с преобразователем интерфейсов АКТАКОМ АСЕ-1026 и программным обеспечением Aktakom ATE Easy Monitor (ATEEM) или Aktakom Data Logger Monitor (ADLM-W) на ПК (ОС Windows), и AKTAKOM Smart Data Monitor (ASDM) или Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android, реализует автоматизированные измерения вибрации и разнообразную математическую обработку результатов измерений.

Технические характеристики

  • измеряемые параметры: скорость, среднеквадратическое значение ускорения, пиковое значение
  • диапазон измерения скорости 0,5...199,9 мм/с
  • диапазон измерения ускорения 0,5...199,9 м/с²
  • частотный диапазон 10 Гц...5 кГц
  • точка калибровки скорости 100 мм/с (160 Гц)
  • точка калибровки ускорения 100 м/с² (160 Гц)
  • скорость измерений около 1 с
  • жидкокристаллический индикатор 61×34 мм с высотой цифр 15 мм
  • питание 9 В, батарея типа «Крона»
  • потребляемый ток 6 мА
  • масса прибора 230 г, датчика — 38 г
  • габаритные размеры 180х72х32 мм
  • датчик диаметром 19 мм, длина 21 мм
  • Габаритные размеры в упаковочной таре 250х75х285, вес 1 кг.

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

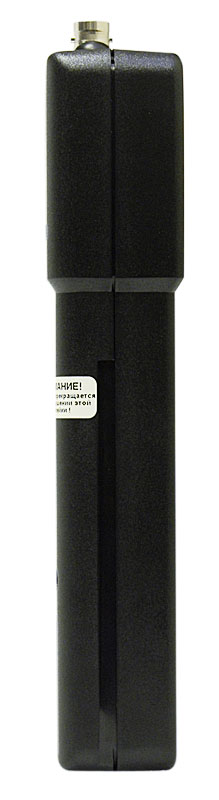

Измеритель вибрации АТТ-9002 - вид сбоку
Измеритель вибрации АТТ-9002 - вид сбоку

Увеличить

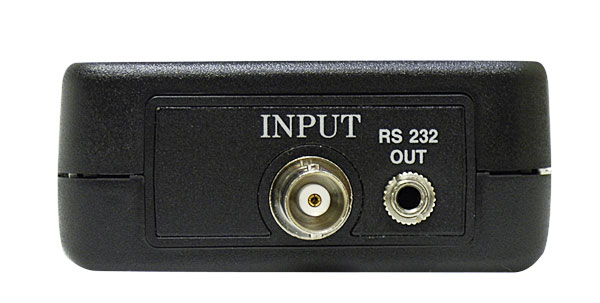

Измеритель вибрации АТТ-9002 - вид сверху
Измеритель вибрации АТТ-9002 - вид сверху

Увеличить

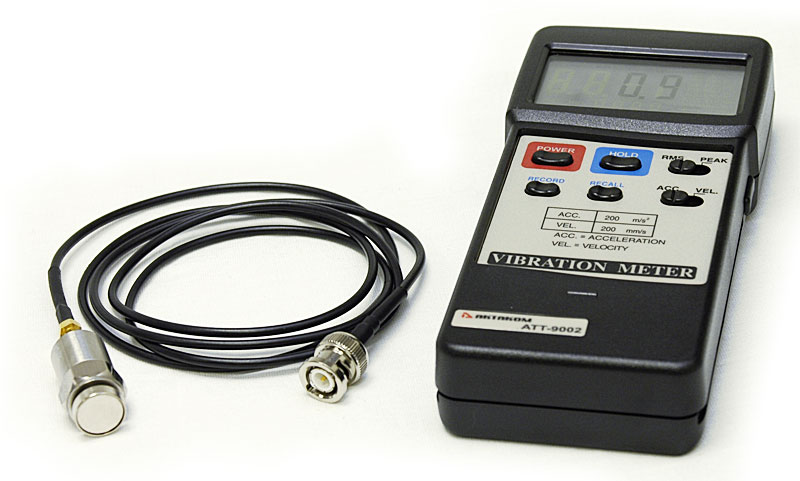

Измеритель вибрации АТТ-9002 - с аксессуарами
Измеритель вибрации АТТ-9002 - с аксессуарами

Увеличить

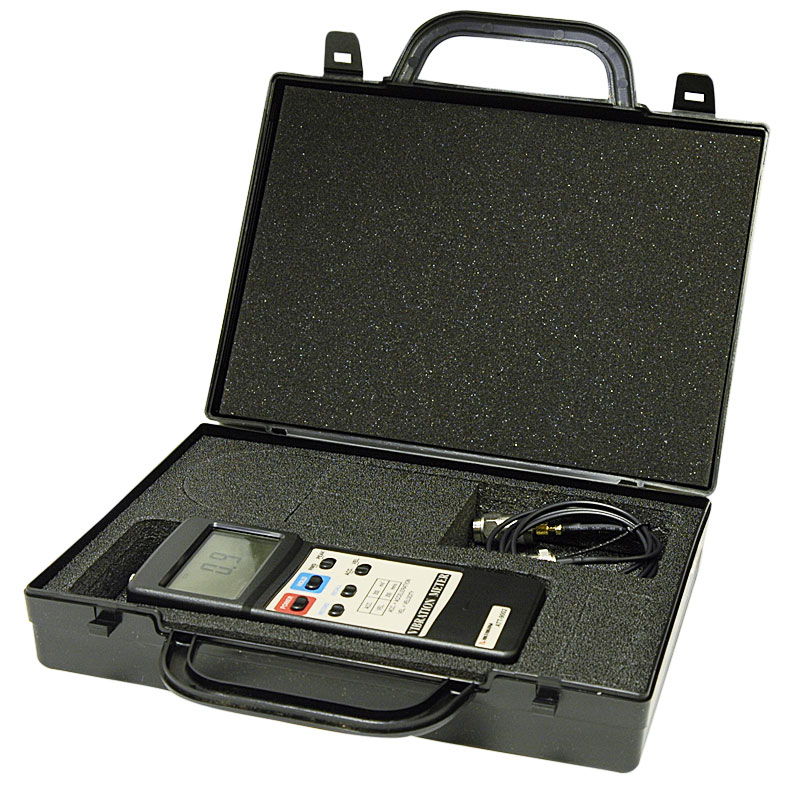

Измеритель вибрации АТТ-9002 - в кейсе
Измеритель вибрации АТТ-9002 - в кейсе

Увеличить
  • Универсальное программное обеспечение регистраторов неэлектрических величин AKTAKOM Data Logger Monitor
    Современные ручные недорогие приборы во многих случаях имеют интерфейсы для подключения к персональному компьютеру (ПК). Наличие такого интерфейса создает возможность использования такого бюджетного прибора в качестве универсального регистратора в измерительной лаборатории. В большинстве недорогих приборов используется давно и хорошо известный протокол RS-232, а предлагаемое программное обеспечение (ПО) является очень примитивным. Эти два фактора являются сдерживающими для полноценного применения ручных приборов в качестве мобильных регистраторов. В современных компьютерах, особенно в ноутбуках, интерфейс RS-232 встречается всё реже и реже, а ограниченность ПО не позволяет полноценно использовать результаты измерений. Модельный ряд современных бюджетных измерителей неэлектрических величин АКТАКОМ серии ATT имеет интерфейс RS-232 и может использоваться в качестве основы для построения многофункциональной регистрирующей лаборатории. Специально для данной группы приборов выпускается универсальное интерфейсное решение для связи с ПК — интерфейсные модули из серии ACE-1025, ACE-1026, ACE-1027, которые обеспечивают подключение приборов этой группы по интерфейсу USB. Фирменное программное обеспечение «Вашей USB-лаборатории AKTAKOM» — AKTAKOM Data Logger Monitor позволяет эффективно использовать указанные выше приборы в качестве многофункциональной регистрирующей лаборатории.
  • Как извлечь из памяти прибора требующиеся для дальнейшего анализа измеренные показания?
  • Как на android-устройстве использовать прибор без Bluetooth-интерфейса?
  • Как подготовить измеритель вибрации АТТ-9002 к работе?
  • Как произвести запись максимального и минимального значений при работе с измерителем вибрации АКТАКОМ АТТ-9002?
  • Какие дополнительные возможности есть у измерителя вибрации АТТ-9002?

  • Как извлечь из памяти прибора требующиеся для дальнейшего анализа измеренные показания?

    Данные измерений, записанные в память прибора с помощью функции «Record», можно получить (увидеть на дисплее) только используя функцию (кнопку) «Recall». Из программы AKTAKOM Data Logger Monitor, установленной на ПК, данные значения недоступны. При необходимости обработки измеренных ранее значений на ПК можно использовать режим (вкладка) «Самописец», который позволяет наблюдать график изменения измеряемой величины во времени. Здесь же доступны курсорные измерения и «тревожная сигнализация», которая позволяет автоматически отслеживать выход измеряемого параметра за указанные границы. Кроме цветовой и звуковой сигнализации программа посылает системные сообщения с кодом «аварийной ситуации», что позволяет подключать произвольные внешние приложения для нужной реакции на событие.

    Данные измерений самописца могут сохраняться в файл на диске для последующего просмотра или экспорта для обработки в другие приложения. При этом имеется интересная возможность задать время записи. Например, включая запись измерений какого-то длительного процесса, можно указать время записи файла 10 минут. Тогда программа запишет ближайшие 10 минут измерений, а затем автоматически выключит запись, избавляя оператора от необходимости следить за выключением записи самостоятельно.


    Наверх

    Как на android-устройстве использовать прибор без Bluetooth-интерфейса?

    Приборы AKTAKOM серии АТТ/АТЕ обладают интерфейсом RS-232 для взаимодействия с другими устройствами, в то время как большинство планшетных ПК имеют интерфейс USB, по этой причине для подключения прибора к планшету потребуется Преобразователь интерфейсов USB – RS-232 AKTAKOM АСЕ-1025/АСЕ-1026 и адаптер OTG

    Пример подключения представлен на иллюстрации:



    Требования к Android для работы с USB-устройствами

    Для того, чтобы ваш компьютер (планшет, смартфон) на базе ОС Android мог работать с подключаемыми к нему приборами с интерфейсом USB, он должен отвечать трём требованиям:

    1. Компьютер должен иметь физическую возможность работать в режиме USB-хоста. Проверьте технические спецификации, чтобы убедиться, что этот режим доступен для вашего устройства.
    2. Установленная на компьютере ОС Android должна также иметь поддержку функций USB-хост. Убедитесь, что версия вашей операционной системы не ниже Android 4 (API Level: 14). Узнать версию android своего устройства можно зайдя в настройки, меню "Об устройстве"
    3. Настройки Android должны разрешать приложениям использовать функции API USB-хоста. Некоторые производители устройств на Android по умолчанию не дают таких разрешений (как правило, это специализированные Android устройства — игровые приставки, приставки к ТВ и т.п.). Для проверки данных функций (функции разрешены или запрещены) на компьютере с Android можно, например, воспользоваться бесплатной утилитой «USB Host Diagnostics», доступной на Google Play (https://play.google.com/store/apps/details?id=eu.chainfire.usbhostdiagnostics).

    Эта утилита также может в некоторых случаях установить в системе нужные разрешения.

    Найдите «USB Host Diagnostics» в установленных приложениях и запустите его. Диагностика функций USB Host кнопкой «Start Diagnostics»

    По окончании процесса диагностики утилита выдаст информацию о Вашем мобильном устройстве.


    Далее необходимо установить программное обеспечение AKTAKOM Smart Data Monitor (ASDM) бесплатное и Aktakom Smart Data Logger (ASDL) платное. Программное обеспечение доступно для установки на GooglePlay


    После подключения прибора и разрешения приложению взаимодействовать с usb-портом планшета

    приложение начнет автоматически обрабатывать данные, получаемые с прибора.

    Реализовано «Горячее» подключение канала при считывании данных, однако горячее подключение прибора не поддерживается, по этой причине соединение всех компонентов с планшетным ПК необходимо производить до запуска ПО.



    Наверх

    Как подготовить измеритель вибрации АТТ-9002 к работе?

    1. Аккуратно снимите крышку батарейного отсека.
    2. Установите элементы питания в батарейный отсек. При установке соблюдайте полярность!
    3. Закройте крышку батарейного отсека и зафиксируйте ее. Измеритель вибрации АТТ-9002 готов к работе.
    4. Подключите измерительный зонд к входному разъему прибора.
    5. Приложите измерительный зонд, магнитной поверхностью к поверхности измеряемого объекта.
    6. Если поверхность измеряемого объекта из не магнитного материала, необходимо держать датчик в руке, касаясь поверхности измеряемого объекта.
    7. Включите АТТ-9002 однократным нажатием кнопки «Вкл./Выкл.».
    8. Чтобы измерить ускорение, установите переключатель ACC/VEL в положение ACC.
    9. Для измерения скорости, установите переключатель ACC/VEL в положение VEL.
    10. Для измерения среднеквадратического значения установите переключатель RMS/PEAK в положение RMS.
    11. Для измерения пикового значения установите переключатель RMS/PEAK в положение PEAK, тогда прибор на протяжении всех измерений будет показывать пиковое значение. Пиковое значение = 1,414 значения RMS.

    Наверх

    Как произвести запись максимального и минимального значений при работе с измерителем вибрации АКТАКОМ АТТ-9002?

    Функция записи данных показывает максимальное и минимальное измерения. Чтобы запустить эту функцию, нажмите однократно кнопку «Запись». На дисплее появится символ «REC».

    При индицированном на дисплее символе «REC»:

    1. Нажмите однократно кнопку «Вызов». На дисплее появится символ «Max» и максимальная записана величина.
    2. Нажмите снова однократно кнопку «Вызов». На дисплее появится символ «Min» и минимальная записанная величина.
    3. Для отключения функции записи данных, снова нажмите кнопку «Запись». Дисплей вернется к отображению текущего измерения.

    Наверх

    Какие дополнительные возможности есть у измерителя вибрации АТТ-9002?

    Измеритель вибрации АКТАКОМ АТТ-9002 имеет встроенную функцию автовыключения питания для продления срока службы батареек.

    Прибор автоматически выключится, если в течение 10 минут не будет нажато ни одной кнопки.

    Для отключения этой возможности выберите во время измерений функцию записи в память нажатием кнопки «Запись».


    Наверх

    • ADLM-W Aktakom Data Logger Monitor Программное обеспечение
      Программное обеспечение ADLM-w предназначено для считывания данных из приборов AKTAKOM серий АТТ, АТЕ, сбора данных измерений, их обработки, отображения и сохранения на компьютере. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026.
    • ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение
      Программное обеспечение AKTAKOM ATE Easy Monitor обеспечивает числовую индикацию измерений по 4 каналам, и запись данных в файл в формате CSV. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026.
