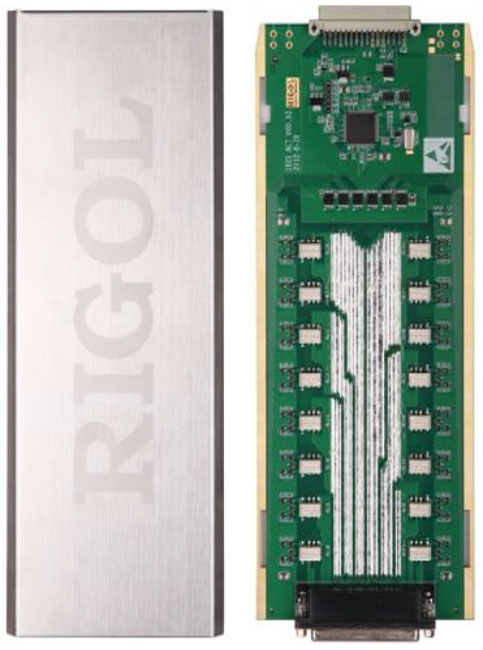

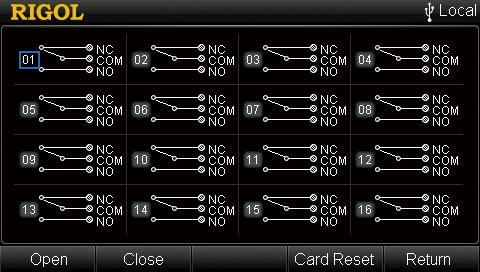

МС3416 – это 16-канальный коммутатор, имеет 16 независимых изолированных однополюсных переключателя на два направления (SPDT). Данный модуль осуществляет простые переключения (NC: нормально замкнутый, NO: нормально разомкнутый, COM: общая точка). Модуль можно использовать для управления внешним оборудованием.
Основные характеристики
Тип модуля - коммутатор (актуаттор)
Максимальное количество каналов - 16.
Конфигурация: SPDT х16.
Скорость включения/выключения 200 кан/сек.
Возможность соединения с измерительным модулем MC3065- нет
Максимальные входные характеристики
Напряжение (DC, AC) 300 Вскз.
Сила тока (DC, AC) 2 Аскз.
Мощность 60 Вт.
Изоляция (между каналами, между каналом и землей) (DC, AC) 300 Вскз.
Параметры постоянного напряжения
Смещение напряжения <1 мкВ
Начальное сопротивление при замыкании канала <0,1 Ом
Экранирование (между каналами, между каналом и землей) >10 ГОм
Параметры переменного напряжения
Полоса 4 МГц.
Перекрестные помехи между каналами -40 дБ
Емкость HI - LO <900 пФ
Емкость LO - земля <500 пФ
Прочие характеристики
Срок службы переключателя (без нагрузки) (типовое) 100 М
Срок службы переключателя (при номинальной нагрузке) (типовое) 100 К
Рабочая температура 0 °С ~ 55 °С
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
