Измерение электромагнитного фона



Каким образом правильно проводить измерения электромагнитной обстановки? Какие приборы для этого использовать?

Для измерения каких электромагнитных излучений предназначены измерители электромагнитного фона АТТ-2592 и АТТ-2593?

Дать ответ на эти и ряд других возможных вопросов помогут наши рекомендации, приведенные в решении данной измерительной задачи.

Электромагнитный фон, особенно в офисных помещениях, постоянно меняется. У кого-то зазвонил радиотелефон, сотовый или где-то (например, в соседнем помещении) находится другой источник электромагнитного излучения и т.д. Напряженность электрического поля "естественного" фона при выключенных тестируемых устройствах составляет от нескольких единиц до нескольких сотен мВ/м. Именно эти показатели будем считать в дальнейшем за основу для сравнения с показаниями электромагнитного фона при включенных тестируемых устройствах.

Для решения данной измерительной задачи были проведены некоторые измерения в офисе. В качестве измерительного прибора использовался Актаком АТТ-2592.

Следует учесть, что измерители электромагнитного поля Актаком АТТ-2592 и АТТ-2593 измеряют на частотах от 50 МГц до 3,2 ГГц и до 8 ГГц соответственно. Измерения при включенных тестируемых устройствах проводились в режиме фиксации максимального значения напряженности электрического поля.

Источниками электромагнитного излучения были выбраны следующие устройства: сотовый телефон, Wi-Fi роутер, СВЧ печь, персональный компьютер с Wi-Fi, устройство Yota WiMax и бытовой вентилятор.

Ниже представлены результаты измерений:

Измерение напряженности электрического поля сотового телефона. Максимальное значение 24,52 В/м

Измерение напряженности электрического поля сотового телефона. Максимальное значение 24,52 В/м

Измерение напряженности электрического поля Wi-Fi роутера. Максимальное значение 15,90 В/м

Измерение напряженности электрического поля Wi-Fi роутера. Максимальное значение 15,90 В/м

Измерение напряженности электрического поля Yota WiMax. Максимальное значение составляет 15,68 В/м

Измерение напряженности электрического поля Yota WiMax. Максимальное значение составляет 15,68 В/м

Измерение напряженности электрического поля СВЧ печи. Максимальное значение составляет 6,725 В/м

Измерение напряженности электрического поля СВЧ печи. Максимальное значение составляет 6,725 В/м

Измерение напряженности электрического поля ПК с включенным Wi-Fi. Максимальное значение составляет 1,122 В/м

Измерение напряженности электрического поля ПК с включенным Wi-Fi. Максимальное значение составляет 1,122 В/м

Измерение напряженности электрического поля ПК с выключенным Wi-Fi ("естественный" фон). Максимальное значение составляет 9,3 мВ/м

Измерение напряженности электрического поля ПК с выключенным Wi-Fi ("естественный" фон). Максимальное значение составляет 9,3 мВ/м

Измерение напряженности электрического поля выключенного вентилятора ("естественный" фон). Максимальное значение составляет 314,6 мВ/м

Измерение напряженности электрического поля выключенного вентилятора ("естественный" фон). Максимальное значение составляет 314,6 мВ/м

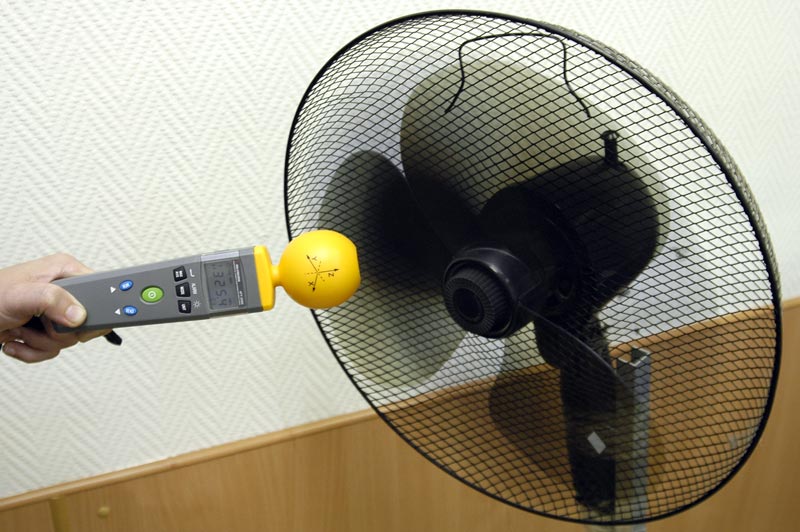

Измерение напряженности электрического поля включенного вентилятора. Максимальное значение составляет 325,4 мВ/м

Измерение напряженности электрического поля включенного вентилятора. Максимальное значение составляет 325,4 мВ/м

Из проведенных измерений наглядно видно, какие тестируемые устройства наиболее вредны с точки зрения излучаемого высокочастотного электромагнитного поля. Причем, обращаем внимание, что работающий вентилятор и персональный компьютер без включенных излучающих устройств НЕ ЯВЛЯЮТСЯ объектами измерения для АТТ-2592 и АТТ-2593, т.к. они работают на частотах 50 Гц, что в миллион раз ниже заявленного диапазона измерения.

Измерители электромагнитного фона АТТ-2592 и АТТ-2593 являются уникальными приборами, благодаря которым любой пользователь может измерить электромагнитную обстановку вокруг себя. Порой достаточно переставить один источник излучения или даже просто развернуть его и ситуация может значительно измениться.

Например, в момент дозвона сотовый телефон необходимо держать таким образом, что бы встроенная антенна телефона была направлена в сторону, а сам телефон находился на некотором удалении от головы. Даже какие - то 20 - 30 см существенно меняют картину.

Антенна телефона направлена на датчик. Телефон в непосредственной близости от датчика. Максимальное значение напряженности электрического поля 24,52 В/м

Антенна телефона не направлена на датчик. Телефон в непосредственной близости от датчика. Максимальное значение напряженности электрического поля 11,44 В/м

Антенна телефона не направлена на датчик. Телефон удален на 30 см от датчика. Максимальное значение напряженности электрического поля 10,65 В/м

Следует учесть, что приведенные в таблицах значения являются ориентировочными, т.к. они зависят от многих факторов, например от модели тестируемого прибора, режима работы и т.п. Но они довольно наглядно иллюстрируют потенциальную опасность, исходящую от источников излучения.

В руководстве по эксплуатации к измерителям электромагнитного фона Актаком АТТ-2592 и АТТ-2593 включены таблицы (СанПиН). Сравнивая показания прибора и значения в таблице можно узнать, сколько времени безопасно находиться в месте, где проводятся измерения.

Предельно допустимые уровни электрической напряженности и уровни плотности потока энергии в зависимости от продолжительности воздействия

Продолжительность воздействия, Т, чДиапазон частот / Единица измерения

50МГц-300МГц
/EПДУ, В/м

300МГц-300ГГц
/ППЭПДУ, мкВт/см2

8,0 и более

10

25

7,5

10

27

7,0

11

29

6,5

11

31

6,0

12

33

5,5

12

36

5,0

13

40

4,5

13

44

4,0

14

50

3,5

15

57

3,0

16

67

2,5

18

80

2,0

20

100

1,5

23

133

1,0

28

200

0,5

40

400

0,25

57

800

0,125 (для EПДУ)/0,2 (для ППЭПДУ) и менее

80

1000

Примечание: при продолжительности воздействия менее указанного времени, дальнейшее повышение интенсивности воздействия не допускается.

Более того, в измерителях электромагнитного поля Актаком АТТ-2592 и АТТ-2593 имеется возможность измерения не только по всем трем осям (X, Y, Z), но и по отдельной выбранной оси измерения. Благодаря этому можно не только оценить электромагнитную обстановку, но даже найти источник электромагнитного излучения.
