Измерение малых значений сопротивления с помощью современных настольных мультиметров



Задача:Измерение малых значений сопротивления (реле, магнитный адаптер, резистор) с компенсацией сопротивления тестовых щупов, паразитного сопртивления контактов, термо-ЭДС и других источников погрешности.
Решение:

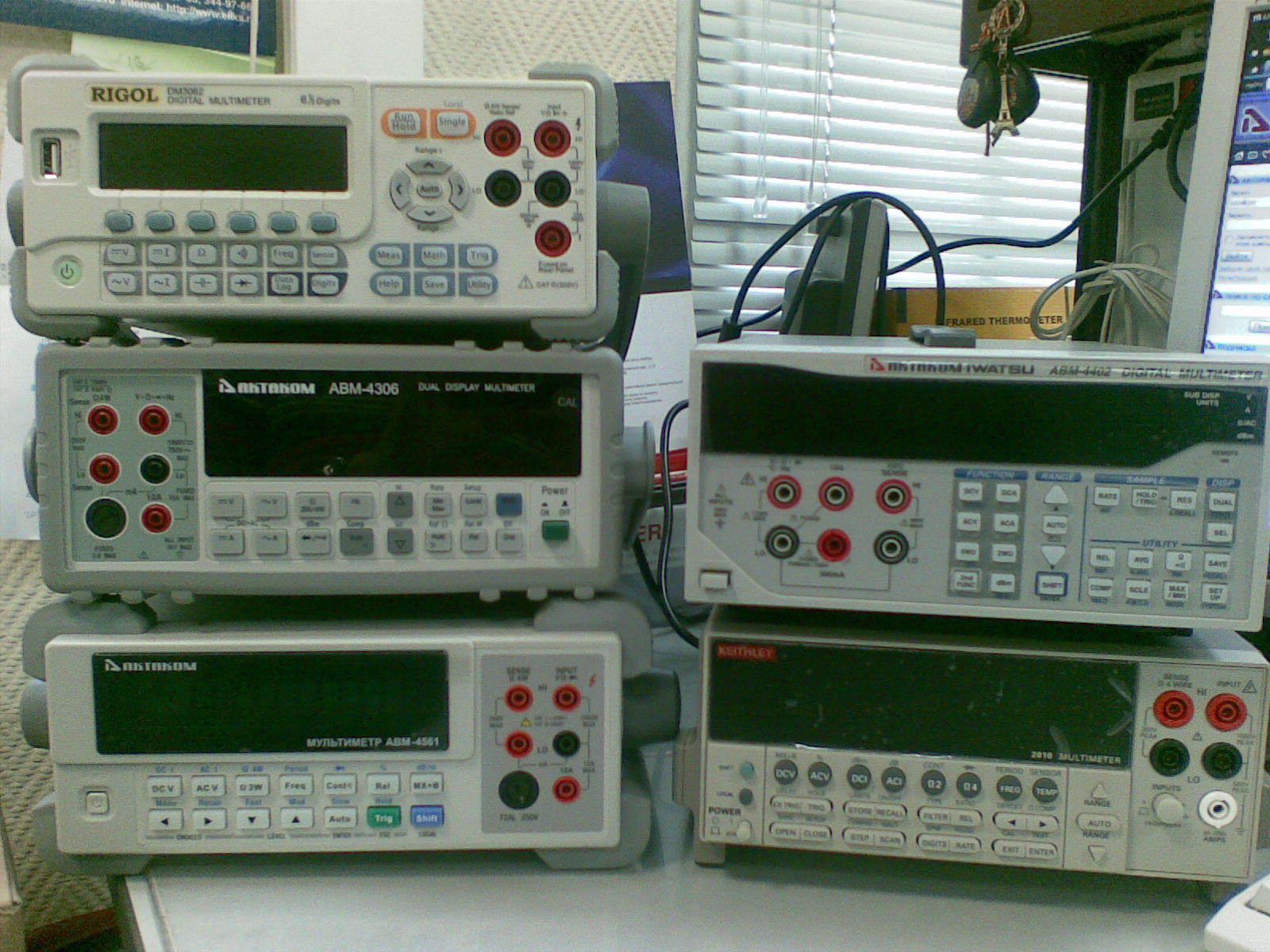

Универсальные цифровые вольтметры: АВМ-4306 (Aktakom), АВМ-4561 (Aktakom), АВМ-4402 (Aktakom-Iwatsu), DM3062 (Rigol), 2010/E (Keithley).

ТЕОРИЯ

1) Наиболее распространённый метод повышения точности измерения сопротивления – 4-х проводная схема подключения:

Метод подразумевает пропускание тока и измерение напряжения. Однако ток протекает через один набор подводящих проводов, в то время как напряжение воспринимается другим набором проводников. Напряжение измеряется непосредственно на резистивном элементе (RTD), а не в той точке, где подключен источник тока. Это означает, что сопротивление подводящих проводов полностью исключается из измерительной схемы.

Типовая четырехпроводная схема измерения сопротивления помогает исключить большую часть случайных и систематических погрешностей

2) Режим относительных измерений позволяет исключить из результатов измерений заданную постоянную величину (например, сопротивление соединённых измерительных щупов). Цифровые мультиметры позволяют задать в качестве базовой величины для относительных измерений любое текущее измеренное значение.

3) Различие материалов проводников в измерительной цепи вызывает при прохождении тока нагрев в местах контактов (образуется термопара). Возникающая при этом термо-ЭДС вызывает погрешность при измерении малых сопротивлений. Для исключения данного фактора тестовый ток отключается на половину цикла измерения, остаточная разность потенциалов в этот момент характеризует величину термо-ЭДС и вычитается из результатов измерений.

4) Технология измерений «сухой схемой» позволяет исключить из результатов измерений контактного сопротивления погрешность, вызванную пробоем плёнки окисла на поверхности контактов. Снижение тестового напряжения за счёт шунта RSH в четырехпроводной схеме измерений до величины не более 20 мВ решает данную задачу.

Методы измерений

1) Режим относительных измерений позволяет снизить погрешность 2-х проводной схемы измерений, однако даёт погрешность контактного сопротивления при закорачивании щупов, которая в ряде случаев (особенно при измерении малых сопротивлений) может оказаться сравнимой с измеряемым значением.

2) Цифровой фильтр, встроенный в некоторые мультиметры, позволяет видеть на дисплее прибора более стабильные показания, за счёт вычисления усреднённого значение. В режиме скользящего среднего пересчитывается усреднённое значение после каждого нового замера, а в режим повтора – после заполнения всех ячеек усредняемых значений. При большой скорости измерений данная функция обеспечивает более точное определение измеренного значения и увеличивает число разрядов результата.

3) 4-х проводная схема приближает результат измерений к истинному значению на несколько порядков, что весьма существенно при измерениях малых величин! Благодаря данному методу, хорошая точность достигается даже при использовании бюджетных приборов.

4) При наличии разности температур между стыками разнородных металлов генерируется термоэлектродвижущая сила (термо-э.д.с. или термоэлектрический потенциал). Это паразитное напряжение может превышать уровень сигнала, который способен измерять мультиметр. Термоэлектрические эффекты могут служить причиной нестабильности или значительного смещения нуля, а так же изменению показаний прибора.

Компенсация термо-ЭДС исключает влияние контактной разности потенциалов при соединении разнородных проводников в измерительной цепи, за счёт снижения нагрева, ограничивая время протекания тестового тока.

5) С помощью метода «сухой цепи» результат измерений оказывается максимально приближен к величине измеряемого контактного сопротивления в реальных условия.

Приборы

1) Большинство современных бюджетных настольных мультиметров предусматривают режим относительных измерений и 4-х проводную схему измерений. (АВМ-4306 - AKTAKOM; АВМ-4402 - AKTAKOM-IWATSU; DM3062 -Rigol)

2) Приборы более высокого класса в дополнение помимо этого имеют настраиваемый цифровой фильтр результатов измерений, особенно актуальный при увеличении числа разрядов дисплея (АВМ-4561 - AKTAKOM).

3) Для максимальной точности измерений применяется целый комплекс различных методов и схем. Прецизионные мультиметры высокого класса точности - Keithley 2010/E – с 7 ½-разрядным дисплеем позволяют нажатием всего одной-двух кнопок активировать цифровой фильтр, схему компенсации термо-ЭДС или режим «сухой цепи».

Таким образом, для сложных измерений, когда обычные цифровые мультиметры не обеспечивают требуемой точности, важно не ошибиться в поиске измерительного прибора и выбрать именно то, что соответствует Вашим измерительным задачам.



Информация по теме:Измерения ультрамалых напряжений, токов и ультрабольших сопротивлений
