Измерение АЧХ двухполюсных устройств



Задача: Измерение АЧХ двухполюсных устройств (фильтры, кабели, антенно-фидерные устройства, усилители, аттенюаторы и т.п.) при помощи анализаторов спектра
Решение: Анализатор спектра Актаком АКС-1301 с опцией трекинг-генератор АКС-1301-TRK
Шаг 1. Активируйте трекинг-генератор. Нажмите кнопку "Amplitude" и установите элемент «Source» в значение «On».
Шаг 2. Установите необходимые значения частоты и полоса обзора до проведения калибровки. Если Вы измените эти параметры, после проведения калибровки, то на экране появится предупреждающее сообщение о необходимости проведения новой калибровки с новыми параметрами.



Шаг 3. Соедините выход трекинг-генератора и вход анализатора спектра калибровочным кабелем N-типа.


Шаг 4. Активируйте элемент меню «Calibration» для проведения калибровки передачи (кнопка MEASURE >> Trk Gen >> Transmissn >> Calibration). На экране появится сообщение о завершении процесса калибровки

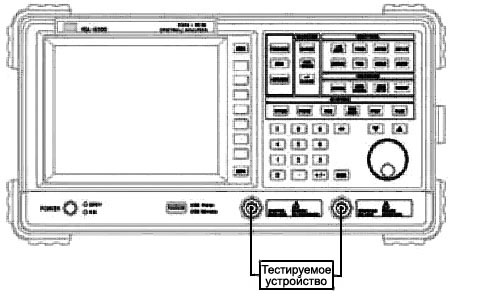

Шаг 5. Когда процесс калибровки завершится – необходимо подключить тестируемое устройство между выходом трекинг-генератора и входом анализатора спектра



На дисплее отобразится АЧХ тестируемого устройства.
Например, на скриншоте ниже отображен АЧХ НЧ фильтра



Из вышеприведенного скриншота видно, что когда опорный уровень равен 0 dB – могут возникнуть трудности в точном измерении частотного отклика в ВЧ области.

Шаг 6. Для решения этой проблемы необходимо изменить опорный уровень. Например, как это показано на рисунке ниже, установите опорный уровень на -10 dB



Теперь можно более точно измерить частотный отклик в ВЧ-области. Если для проведения измерения требуется низкий уровень шума – уменьшите RBW, однако время развертки при этом увеличится.
