Двухканальный портативный осциллограф Fluke 190-502 в Государственном Реестре средств измерений

29.08.2013

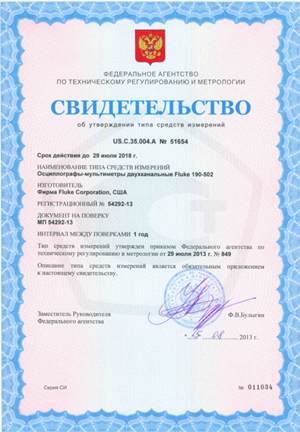

По результатам испытаний получено свидетельство об утверждении типа средств измерений (включен в Госреестр СИ РФ) на двухканальный портативный осциллограф с полосой пропускания 500 МГц: Fluke 190-502.



Являясь портативным осциллографом с поддержкой категорий безопасности CAT III 1000 В/CAT IV 600 В, Fluke 190-502 характеризуется высокой частотой выборки (до 5 Гвыб/сек) и разрешением 200 пс для измерения помех и искажений и, к тому же, обладает большой памятью до 10 000 выборок на канал, что позволяет исследовать мельчайшие детали осциллограмм.

Осциллографы серии Fluke ScopeMeter® 190 Series II сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов. Будучи разработанными для специалистов по обслуживанию производства, осциллографы ScopeMeter приспособлены к эксплуатации в суровых производственных условиях и могут применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей.



Новый осциллограф серии Fluke ScopeMeter® 190 Series II является основным инструментом, который вы захватите с собой для устранения практически любой неисправности. В этом приборе предусмотрена поддержка режимов мультиметра и безбумажного регистратора TrendPlot™ и ScopeRecord™, режима управления без использования рук с помощью синхронизации Connect-and-View™ и многое другое.
  • Два или четыре электрически изолированных входа
  • Поддержка стандарта безопасности КАТ. III 1000 В/КАТ. IV 600 В
  • Модельный ряд с диапазоном частот 60 МГц, 100 МГц, 200 МГц или 500 МГц
  • Высокая частота выборки, до 5 Гвыб/сек с разрешение до 200 пс (в зависимости от модели и используемых каналов)
  • Большой объем памяти: захват осциллограмм размером 10 000 выборок на канал для детального изучения сигнала
  • Отдельный цифровой мультиметр с 5 000 отсчетов (в двухканальных моделях)
  • Измерения по четырем каналам со входами BNC (в четырехканальных моделях)
  • Непрерывная автосинхронизация Connect-and-View, синхронизация по одиночному событию, по ширине импульса и по видеосигналу
  • Режим регистратора ScopeRecord — запись осциллограмм в течение 48 часов
  • Регистрация тенденций с записью характеристик сигнала в течение 22 дней
  • Расширенные возможности автоматических измерений мощности (Vpwm, В∙А, Вт, коэффициент мощности) и временных параметров (мА∙с, В/с, Вт/с)
  • Категория пыле- и влагозащищенности IP-51 для суровых промышленных условий
  • Изолированные порты USB для запоминающих устройств и связи с компьютером
  • Литий-ионный аккумулятор обеспечивает длительную автономную работу прибора
    • В четырехканальных моделях 190-X04 время автономной работы составляет до 7 часов (в комплект включен аккумулятор BP291)
    • В двухканальных моделях 190-XX2 время автономной работы составляет 4 часа (со штатным аккумулятором BP290) или до 8 часов (с дополнительно приобретаемым аккумулятором BP291)
    • Зарядка запасного аккумулятора обеспечивается дополнительно приобретаемым внешним зарядным устройством EBC290
  • Отсек аккумулятора снабжен легко снимающейся крышкой для быстрой замены аккумуляторов
  • Удобный слот на основе стандартного замка Kensington® для защиты прибора от несанкционированного доступа при хранении

Четырехкратные возможности диагностики и стандарт безопасности КАТ. IV
Портативные осциллографы Fluke ScopeMeter® 190 Series II представляют собой осциллографы для измерения без заземления с двумя или четырьмя входными каналами с двойной изоляцией. Осциллографы данной серии поддерживают стандарты безопасности для сред КАТ. III 1000 В/КАТ. IV 600 В.

Трехмерное тестирование промышленных систем
Одновременное исследование входных сигналов, выходных сигналов в цепях обратной связи и защитных блокировок поможет устранить множество различных проблем, включая следующие:
  • Перегрузка цепей по напряжению или току
  • Измерения задержек при устранении проблем с синхронизацией
  • Несоответствие понижающих схем или входного сопротивления
  • Флуктуации и дрейф сигнала



Тестирование трехфазных цепей ЧРП, инверторов и преобразователей

  • Проверка гармоник, переходных процессов и нагрузки во входных силовых цепях
  • Поиск неисправностей IGBT и фильтров инверторов.
  • Проверка выходного сигнала ШИМ на наличие отражений, переходных процессов и несимметрии напряжений







Безопасные измерения в диапазоне от милливольт до киловольт
Используя стандартные пробники, охватывающие широкий диапазон от милливольт до киловольт, вы можете исследовать как микроэлектронные, так и высоковольтные силовые цепи. Независимые изолированные входы устраняют риск случайного замыкания на землю и позволяют выполнять измерения в смешанных цепях с несколькими отдельными точками заземления.

Единственный осциллограф на рынке с категорией защиты IP-51 — решение для самых сложных условий
Крепкий ударопрочный корпус дает возможность использовать портативные осциллографы ScopeMeter в суровых производственных условиях. Герметичное исполнение корпуса защищает прибор от попадания пыли, водяного пара, влаги и аэрозольных загрязнений, обеспечивая надежную работу и высокую точность показаний при каждом использовании. Meter mode







Встроенный мультиметр для быстрого и удобного проведения высокоточных измерений.
Модели Fluke ScopeMeter® 190 Series II с отдельным встроенным цифровым мультиметром и изолированным двухканальным осциллографом. Переключайтесь между анализом осциллограмм и высокоточными показаниями цифрового мультиметра с 5 000 отсчетов. Функции измерения включают постоянное напряжение (Vdc), переменное напряжение (Vac), смешанный режим (Vac + dc), сопротивление, контроль целостности линий и проверку диодов. Измеряйте ток и температуру с использованием подходящего шунта, пробника или адаптера с широким диапазоном масштабных коэффициентов. Четырехканальные модели Fluke-190-X04 дают возможность проводить измерения по четырем каналам осциллографа со входами BNC.







Новая возможность записи и экспорта осциллограмм с помощью интерфейса USB
Два порта USB, электрически изолированных от входных измерительных цепей, обеспечивают соединение прибора с компьютером или запоминающими устройствами USB. Сохраняйте на внешних накопителях USB неограниченное количество осциллограмм, снимков экрана и настроек прибора. Подключайте прибор к компьютеру по интерфейсу USB для передачи и сохранения критичных данных измерений, используя ПО FlukeView для Windows.








Немедленное стабильное изображение благодаря синхронизации Connect-and-View™
Функция Connect-and-View™ автоматически устанавливает подходящие настройки синхронизации за счет распознавания стереотипных сигналов. Без нажатий кнопок вы получаете стабильную воспроизводимую осциллограмму практически любого сигнала, включая сигналы от электроприводов и управляющих цепей. Данная функция ускоряет последовательные измерения в нескольких контрольных точках. oscilloscope









Регистрируйте до 48 часов высокоточных осциллограмм с помощью функции ScopeRecord™

В памяти ScopeRecord можно сохранить до 30 000 точек данных на канал для захвата переходных процессов и кратковременных выбросов. (Имеется возможность сохранения двух наборов многоканальных записей для последующего анализа.)
  • Сохраняйте события, относящиеся к профилям движения, работе ИБП и источников питания и запуску электродвигателей
  • Режим Stop on Trigger (остановка при синхронизации) позволяет устройству ScopeMeter автоматически распознавать сбой питания и сохранять осциллограмму, непосредственно предшествующую этому событию
  • Масштабирование осциллограммы (до 100x) дает возможность изучить мельчайшие детали сигнала, например отдельные циклы питания



С помощью безбумажного регистратора TrendPlot™ вы можете сохранять данные в течение 22 дней для обнаружения нерегулярных сбоев

Нерегулярные сбои могут быть вызваны некачественными соединениями, наличием пыли или загрязнений, коррозией, обрывом соединений или проводки. Отключения питания, остановка двигателей после запуска могут приводить к нарушению работы оборудования. Функция TrendPlot осциллографов Fluke ScopeMeter помогает обнаруживать подобные неисправности, предоставляя следующие возможности:
  • Построение графиков минимальных и максимальных пиковых значений и средних значений за период до 22 дней
  • Построение графиков напряжений, токов, температуры, частоты и фазы в любых комбинациях для всех четырех входных каналов с указанием даты и времени для определения момента возникновения неполадки



Срок действия свидетельства до 29.07.2018.

Номер в Государственном Реестре средств измерений №54292-13.

Приобрести новый портативный осциллограф с полосой пропускания 500 МГц можно у официального дистрибьютора компании Fluke на территории РФ - ЗАО НПП Эликс.




Информация о поставщике:  Fluke
