Новые портативные осциллографы-мультиметры Актаком с функцией регистратора

11.05.2014

Уважаемые клиенты!
Модельный ряд портативных осциллографов-мультиметров Актаком пополнился новой серией приборов ADS-4000.



В состав серии вошли десять двухканальных моделей, четыре из которых (ADS-4072, ADS-4112, ADS-4152, ADS-4202) с неизолированными, а шесть (ADS-4122, ADS-4222, ADS-4132, ADS-4232, ADS-4132D, ADS-4232D) - с изолированными каналами, что позволяет использовать их в измерительных задачах с плавающим потенциалом.

Новые приборы включают в себя ряд достоинств и технических новшеств, которые отсутствуют у других производителей, в т.ч. самых известных мировых брендов и среди них:

Сенсорный дисплей
. Обеспечивает простоту управления осциллографом в таких режимах, как сдвиг, растяжка, прокрутка, выбор элементов меню



Высокое разрешение дисплея
. Используется 5,7" цветной ЖК дисплей с активной TFT матрицей и разрешением 640х480 точек, что обеспечивает пользователю наглядность предоставления информации во всех режимах.



Непревзойденная для портативных осциллографов скорость захвата осциллограмм (до 190 000 осц./сек), наряду с большой глубиной записи до 240 К точек. Позволяют регистрировать даже редкие аномалии и надежно предотвращают пропуск события.



Автоматические (23 вида) и курсорные измерения в режиме осциллографа



Математические операции между каналами (*, /, -, +) и анализ спектров на основе БПФ (4 окна)



Расширенная система синхронизации. Включает в себя запуск по фронту, длительности импульса, логике (AND, OR, NAND, NOR), по последовательной шине (UART / RS-232, LIN, CAN, SPI, I2C, MIL-STD-1553B, ARINC429) и видеосигналу, в т.ч. PAL, SECAM, NTSC, 720P, 1080I, 1080P



Анализатор протоколов. Кроме того, рад моделей (с индексом D: ADS-4132D, ADS-4232D) могут работать в режиме анализатора протоколов сигналов последовательных шин с выдачей информации в графическом и текстовом (табличном) формате



TrueRMS мультиметр. Кроме режима осциллографа, новые модели Актаком серии ADS-4000 могут работать как цифровой TrueRMS мультиметр (6000 отсчетов).



Для моделей ADS-4072, ADS-4112, ADS-4152, ADS-4202, ADS-4122, ADS-4222 встроенный мультиметр может измерять до 9 параметров, среди них:
  • постоянное напряжение;
  • переменное напряжение;
  • переменное напряжение с постоянной составляющей;
  • постоянный ток (внешний датчик);
  • переменный ток (внешний датчик);
  • сопротивление;
  • емкость.
А модели ADS-4132, ADS-4232, ADS-4132D, ADS-4232D могут также измерять с внешними датчиками и такие физические величины, как:
  • температура;
  • относительная влажность;
  • атмосферное давление.
Все модели имеют функцию тестирования диодов и прозвонку целостности цепей.

Самописец.
Также во всех моделях из новой серии приборов имеется функция автоматического самописца с возможностью последующего просмотра записанной информации.



Самописец может работать в трех режимах:
  • запись результатов измерений мультиметра;
  • запись результатов измерений осциллографа;
  • запись формы сигнала с осциллографа.

Кроме вышеперечисленных возможностей новой серии портативных осциллографов-мультиметров Актаком можно выделить также:
  • пиковый детектор;
  • режим усреднения (2…256 выборок);
  • режим регистрации огибающей (2..256, AM);
  • встроенный инженерный калькулятор;



  • встроенные часы реального времени;
  • встроенная система пересчета электрических параметров;



  • система настройки и калибровки параметров дисплея.

На боковой стенке приборов расположены колесо прокрутки, а также интерфейс USB-device для подключения к персональному компьютеру и интерфейс USB-host для сохранения результатов измерений на внешний USB накопитель.

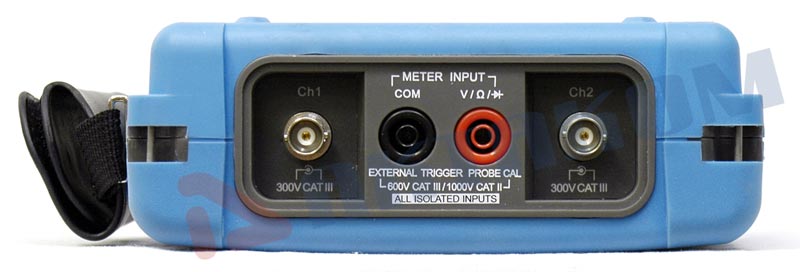

Входы осциллографа, мультиметра и встроенного калибратора расположены на верхней панели прибора



Приборы из новой серии портативных осциллографов-мультиметров Актаком ADS-4000 выполнены в ударопрочном корпусе и имеют пыле и влагозащиту по IP51.

Питание новых портативных приборов производится от аккумуляторной Li-ion батареи емкостью 6000 мА*ч (напряжение 7,4 В) со временем автономной работы до 5 часов или от сетевого адаптера.
Пользовательский экранный интерфейс - русифицирован.

Более полную информацию о технических характеристиках, а также различия между приборами можно посмотреть в сводной таблице приведенной ниже:

Функции / Модели
ADS-4072 / ADS-4112 /
ADS-4152 / ADS-4202
ADS-4122 / ADS-4222 ADS-4132 / ADS-4232
ADS-4132D / ADS-4232D
Функция осциллографа
Количество каналов 2 неизолированных 2 изолированных 2 изолированных
Полоса пропускания 70 МГц / 100 МГц / 150 МГц / 200 МГц 100 МГц / 200 МГц 100 МГц / 200 МГц
Макс. частота дискретизации 1 Гвыб/с
Макс. глубина записи 240 К точек
Скорость захвата осциллограмм н/д > 50000 осц/сек > 190000 осц/сек
Горизонтальная развертка 4 нс/дел до 10 с/дел
Вертикальное отклонение 5 мВ/дел до 50 В/дел
Тип запуска фронт, импульс, логика, по последовательной шине (UART / RS-232, LIN, CAN, SPI, I²C, MIL-STD-1553B, ARINC429)
Запуск по видео --- PAL, SECAM, NTSC, 720P, 1080I, 1080P
Декодирование сигналов последовательных шин ---
для моделей с индексом D (ADS-4132D / ADS-4232D)
Функция мультиметра
Напряжение 1 мВ до 1000 В (DC); 1 мВ до 750 В (AC, AC+DC)
Ток AC, DC. Диапазон зависит от внешнего адаптера/модуля
Сопротивление 0 Ом до 50 МОм
Емкость 100 пФ до 50 мкФ
Тест диодов/Прозвонка цепей
Да / Да
Физические величины ---
температура, отн. влажность, давление (внешний датчик)
Функция регистратора
Режим
запись результатов измерений мультиметра и осциллографа; запись формы сигнала с осциллографа

Новые портативные цифровые осциллографы-мультиметры Актаком серии ADS-4000 могут применяться для решения различных измерительных задач, связанных с выездными работами при полевых испытаниях, сервисным обслуживанием. Приборы могут найти широкое применение в ремонтных организациях, научных лабораториях, а благодаря невысокой цене могут быть доступными для учебных заведений и радиолюбителей.

Уже сейчас Вы можете заказать новые модели портативных осциллографов-мультиметров Актаком с функцией регистратора .
Ждем Ваших заказов!

Цифровые осциллографы АКТАКОМ серии ADS-4000
