Новые серии USB-анализаторов спектра реального времени Tektronix

07.04.2016

Компания Tektronix, ведущий производитель контрольно-измерительного оборудования в мире, объявила о выпуске еще двух новых серий USB-анализаторов спектра RSA500A и RSA600A.



    RSA500A (RSA503A, RSA507A)                      RSA600A (RSA603A, RSA607A)

Каждая серия состоит из двух приборов, которые имеют рабочую полосу 9 кГц – 3 ГГц (RSA503A и RSA603A) и 9 кГц – 7,5 ГГц (RSA507A и RSA607A).

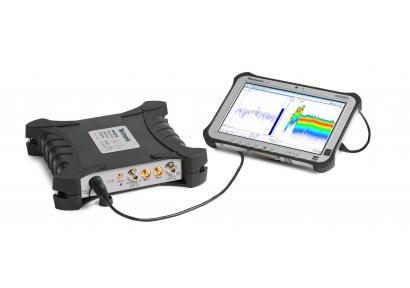

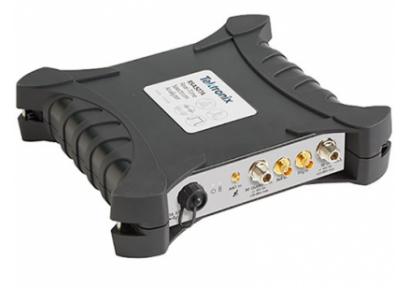

Анализатор спектра реального времени серии RSA500A (RSA503A, RSA507A) - это быстродействующий и легкий универсальный полевой прибор для спектрального анализа. Идеально подходящий для обнаружения помех и использования в приложениях сетевого управления.

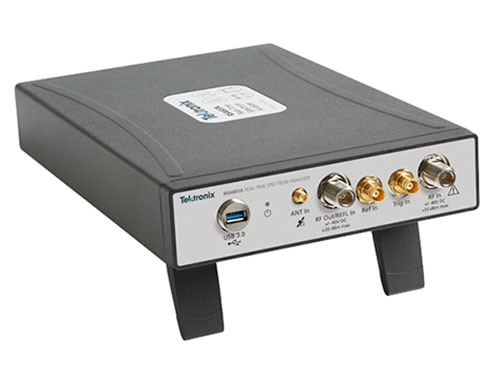

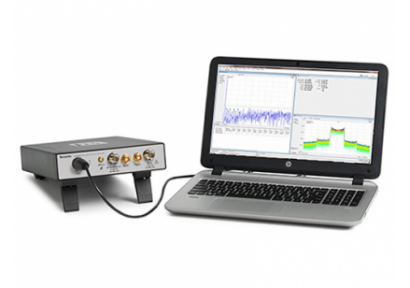

Прибор серии RSA600A (RSA603A, RSA607A) разработан для быстрого и удобного выполнения лабораторных задач, от анализа электромагнитного излучения до тестирования для проверки соответствия стандартам беспроводной передачи данных для Интернета вещей, является основным лабораторным прибором для анализа радиочастотных сигналов.

Новые анализаторы спектра Tektronix серий RSA500A и RSA600A объединяют исключительную производительность и невероятно низкую цену.
Их характеризуют:
  • Высочайшая производительность: от 9 кГц до 7,5 ГГц при полосе пропускания 40 МГц
  • Быстрое обнаружение внутриканальных помех и переходных процессов с использованием DPX, функции определения направления, привязки к местности GPS
  • Определение характеристик дефектных сигналов и местоположения их источника
  • Возможность выполнить индентификацию сигнала, используя лучшую в отрасли открытую базу данных сигналов
  • Полное тестирование кабелей и антенна с использованием DTF, КСВН, а также потерь на отражение с использованием опционального следящего генератора, внутреннего моста и программного обеспечения для анализа
  • Повышение чувствительности прибора для измерения сигналов низкого уровня благодаря встроенному предусилителю с отображаемым средним уровнем шумов (DANL) от –164 дБм/Гц при 1 ГГц.

Аналогично другой новой модели портативного анализатора спектра Tektronix  RSA306B ( см. новость Новый USB-анализатор спектра Tektronix RSA306B) новые серии приборов RSA500A и RSA600A открывают перед пользователем широкие преимущества при анализе сигналов

Особенности Преимущества
Диапазон частот от 9 кГц до 7,5 ГГцОхватывает все от радиопомех по цепи питания до новейших стандартов WLAN. Теперь вы можете позволить себе анализатор, который покажет весь спектр работ.
Стандарт спектра/спектрограммы DPX в реальном времениСнижает время поиска и обнаружения переходных состояний и помех. Быстрое решение наиболее сложных проблем. Упрощение обнаружения переходных и внутриканальных помех
Полоса пропускания 40 МГцДля векторного анализа широкополосных сигналов, включая 802.11n в соответствии с современными стандартами и для анализа широкополосных сигналов в реальном времени.
Программа SignalVu-PC с 17 стандартами анализа спектра и сигналаТо же программное обеспечение для анализа, которое используется на высокопроизводительных анализаторах сигнала и осциллографах Tektronix, дает вам уверенность и гибкость при выполнении измерений, необходимые для решения любой проблем при минимизации стоимости оборудования.
Дополнительные программные модули, поддерживающие широко используемые стандарты беспроводной передачи данных для Интернета вещейМинимизация стоимости оборудования и сокращение времени тестирования благодаря поддержке векторного анализа сигналов и стандартов беспроводной передачи данных IEEE 802.11a/b/g/j/n/p/ac; базовый сигнал Bluetooth, сигнал с низким энергопотреблением и EDR, Zigbee.
Опциональный следящий генератор с заводской калибровкой, с опцией для тестирования антенн, определения расстояния до места повреждения, измерения отношения «усиление/потери», потерь на отражение при наличии заводской калибровки для большинства измеренийОпределение характеристик кабелей, антенн и фильтров с высокой степенью достоверности.

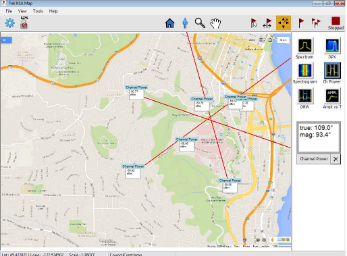

Опции привязки к месту, GPS, базы данных сигналов и обнаружения помех
Минимизация времени и стоимости мониторинга качества сигнала и обнаружения помех благодаря удобным в использовании дополнительным функциям.
Воспроизведение записанных файлов с помощью DPX/SignalVu-PC Возможность анализа первого включения нового устройства с функциями захвата больших объемов данных и измерений с помощью ПО Signal-Vu PC или других инструментов.


Новые анализаторы спектра серий RSA500A и RSA600A работают с SignalVu-PC, мощной программой, которая является основой для всех анализаторов сигнала Tektronix.

Элементы управления программного обеспечения анализатора спектра непрерывно собирают данные и обновляют измерительные экраны.



Базовая версия поставляется бесплатно вместе с продуктом, но пользователь может добавить опции для тестирования Bluetooth, WLAN, соответствия P25, анализа импульсов и модуляции, чтобы приспособить программу под ваши задачи.

Новые анализаторы спектра Tektronix с бесплатной версией SignalVu-PC предоставляет множество стандартных возможностей:

ВозможностьОписание
Анализатор спектра Диапазон от 100 Гц до 6,2 ГГц, 3 кривых + математическая кривая и спектрограмма, 5 маркеров с мощностью, относительной мощностью, интегрированной мощностью, плотностью мощности и функциями дБн/Гц

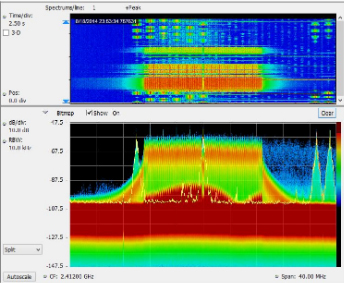

Спектр DPX/спектрограмма Отображение спектра в реальном времени со 100 % вероятностью перехвата сигналов 100 мкс с размахом до 40 МГц
Спектр Swept DPX для непревзойденной точности измерения спектра во всем диапазоне частот 6,2 ГГц
Амплитуда, частота, фаза относительно времениОсновные функции векторного анализа
РЧ I и Q относительно времениОсновные функции векторного анализа
Временной обзор/навигацияПозволяет легко настраивать время сбора и анализа для углубленного анализа в нескольких областях
СпектрограммаАнализ и повторный анализ сигнала на 2- или 3-мерной каскадной диаграмме
Анализ АМ, ЧМ, ФМИзмерение ключевых параметров АМ, ЧМ, ФМ
Перехват АМ/ЧМ Прослушивание и запись сигналов ЧМ и АМ в файл
Измерение паразитного сигналаПредельные определяемые пользователем линии и области обеспечивают автоматическое тестирование нарушения спектра во всем диапазоне прибора
Маска спектра излученияЗаданные пользователем или соответствующие стандартам маски
Занимаемая полоса частот Измерение 99 % точек понижения мощности, -xдБ

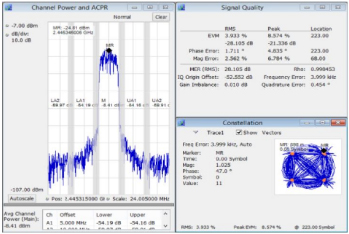

Мощность канала и ACLRПараметры переменного канала и прилегающего/обходного канала
CCDFКомплементарная интегральная функция распределения представляет статистические различия в уровне сигнал

Благодаря опциональным возможностям пользователю также доступно:

  • анализ модуляции (27 видов модуляции, в том числе: 16/32/64/256 QAM, QPSK, O-QPSK, GMSK, FSK, APSK);

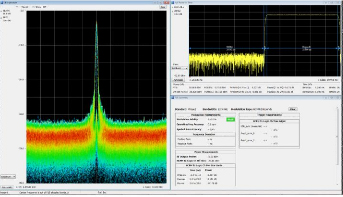

  • APCO P25 измерения;

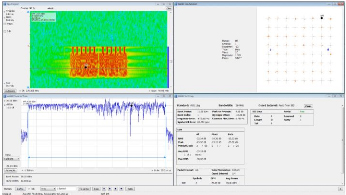

  • Анализ сетей WLAN 802.11 a/b/g/j/p, 802.11 n, 802.11 ac;


  • Привязка к карте и анализ мощности сигнала;

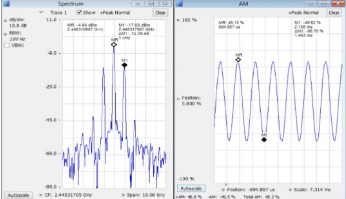

  • Измерения параметров аудиосигналов AM/FM/PM/Direct, в том числе SINAD, THD;


  • Воспроизведение файлов зарегистрированных сигналов
  • Классификация и определение профиля сигнала
  • Измерения времени установки (частота и фаза)
  • Измерения Bluetooth Basic LE TX SIG
  • РЧ-измерения нисходящего канала LTE (eNB)
  • Расширенный анализ сигналов, включая импульсные измерения;
  • Преобразование и уровень сигнала
Приобрести новые анализаторы спектра Tektronix RSA500A (RSA503A, RSA507A), RSA600A (RSA603A, RSA607A), RSA306B, а также получить необходимую консультацию можно у официального дистрибьютора компании Tektronix на территории РФ - ЗАО НПП Эликс.

Информация о поставщике:  Tektronix
