Новинка! Актаком АМЕ-1733 – 3-канальная USB/LAN система мониторинга

Новинка! Актаком АМЕ-1733 – 3-канальная USB/LAN система мониторинга

03.05.2017

Измерительный модуль Актаком АМЕ-1733 представляет собой базовый блок систем для низкоскоростного непрерывного аналого-цифрового преобразования по нескольким аналоговым входным каналам, с передачей данных в ПК по интерфейсам USB и LAN. К входным аналоговым входам могут подключаться различные приборные датчики по двухпроводной схеме с общей землей. Датчики должны иметь выход по напряжению. Для каждого входа может быть определен любой тип датчика, что позволяет построить на основе данного модуля различные комбинированные мониторинговые системы.

Один цифровой канал (4-х проводной типа I²C) предназначен для подключения различных внешних плат или датчиков с цифровым выходом. Вход синхронизации предназначен для запуска или остановки процессов преобразования данных в модуле или формирования отметки времени при проведении измерений.

Все управление модулем и передача данных из него осуществляется через интерфейсы USB и LAN.


Питание модуля 5 В осуществляется от разъема интерфейса USB. Модуль не имеет гальванической развязки по аналоговым входам, цифровому интерфейсу, входу синхронизации, питанию 5 В и интерфейсу USB. Гальваноразвязка (модуля от ПК) реализована в интерфейсе LAN.

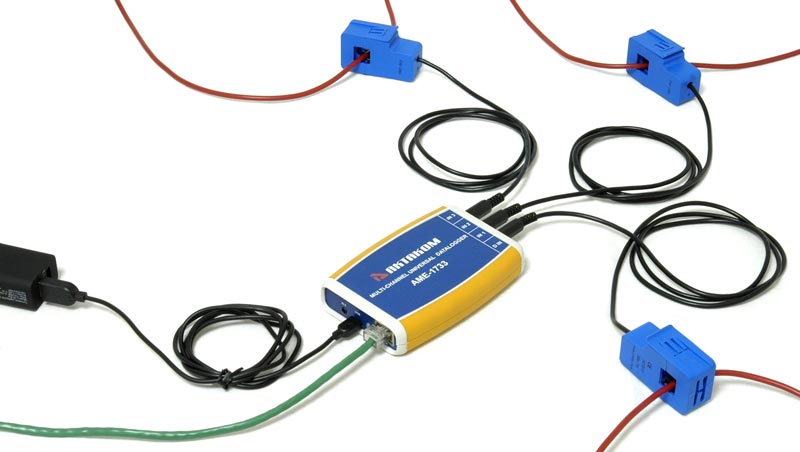

Типичное применение модуля АМЕ-1733 в системе с 3-мя бесконтактными датчиками тока АМЕ-2821-хх в системе АМЕ-3733.

Основные технические характеристики модуля АМЕ-1733:

  • Аналоговых входных каналов: 3
  • Тип входного разъема: audio (стерео), диаметр 3,5 мм
  • Входное сопротивление: 10 кОм
  • Диапазон аналогового сигнала: 2,048 B
  • Максимальное входное напряжение: 5 В
  • Разрядность преобразователя двоичных 10 разрядов
  • Измерение напряжения на всех трех входах осуществляется одновременно. Интервал между измерениями: 0,3 мс
  • Цифровой (4-х проводной, интерфейс типа I²C) канал: 1
  • Тип входного разъема (конструкция): мини USB. В разъеме присутствуют сигналы +5 B, Общий (земля).
  • Условия эксплуатации: температура -10оС...+45оС, влажность 20...90%

Вход внешней синхронизации:

  • Тип входного разъема: audio (стерео), диаметр 3,5 мм
  • Входное сопротивление: 10 кОм
  • Порог срабатывания по входу синхронизации: 2 В
  • Максимальное входное напряжение входа синхронизации: 5 В

Подробнее об Актаком АМЕ-1733
