Осциллограф смешанных сигналов MSO Cерии 5 - новый стандарт в осциллографии!

06.06.2017

6 июня наступило! Представляем осциллограф смешанных сигналов Tektronix MSO Cерии 5.

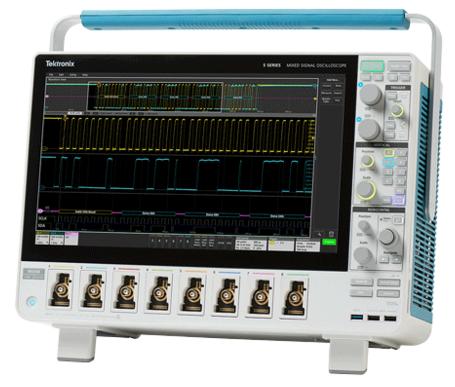

Осциллограф смешанных сигналов Tektronix MSO Cерии 5 - это не только новый дисплей и интерфейс пользователя. Это новый стандарт!

Большой экран и полное управление прибором обеспечивает сенсорный дисплей с диагональю 15,6 дюйма и высоким разрешением. При помощи ёмкостного сенсорного дисплея с управлением сенсорными жестами, кнопок и ручек управления передней панели или мыши можно тестировать и анализировать множество сигналов, не углубляясь в меню.
Среди основных возможностей сенсорного управления можно выделить:
  • Навигацию по сигналам при помощи жестов перелистывания
  • Масштабирование сигналов для улучшения обзора
  • Перетаскиваемые маркеры и измерения

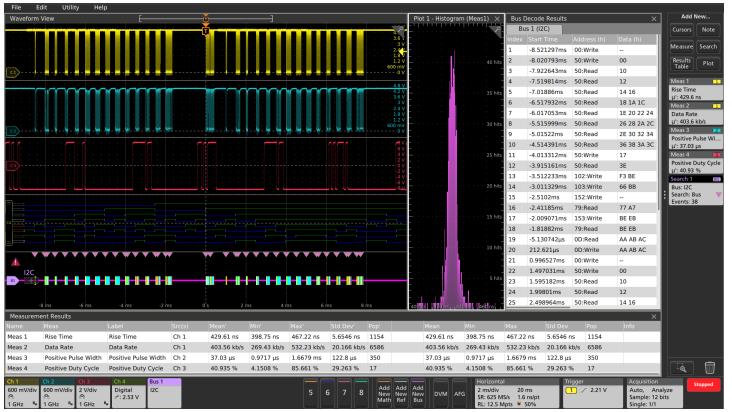

Кроме удобства управления на большом экране можно одновременно наблюдать с высоким разрешением аналоговые и цифровые сигналы, результаты анализа сигналов, измеренных параметров и итог декодирования в различных формах отображения, в т.ч. графической, текстовой и табличной.



Осциллографы Tektronix MSO Cерии 5 имеют большое число каналов для тестирования.

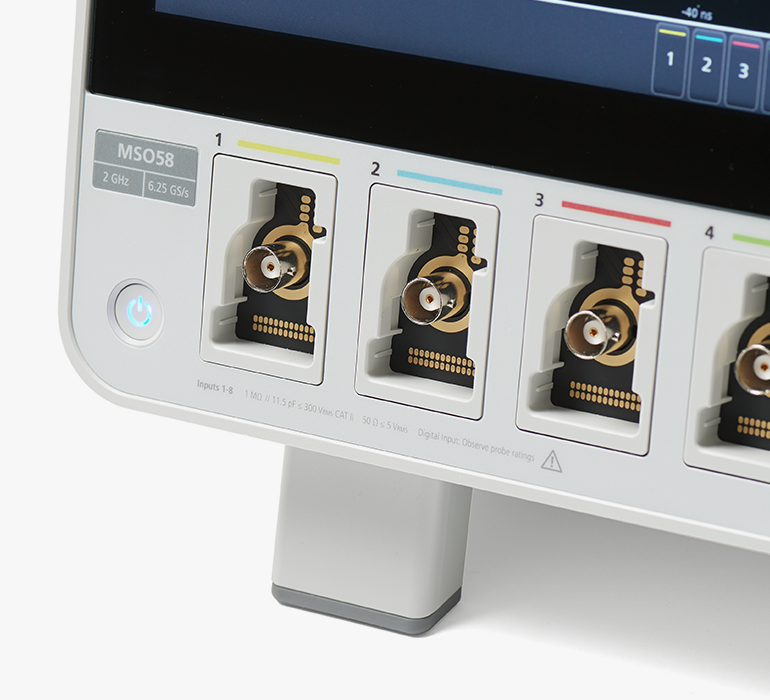

При заказе пользователь может выбрать прибор с 4, 6 или 8 входами FlexChannel. Каждый вход можно использовать для получения и отображения 1 аналогового сигнала с высоким разрешением или 8 цифровых логических сигналов — просто путём замены пробника.

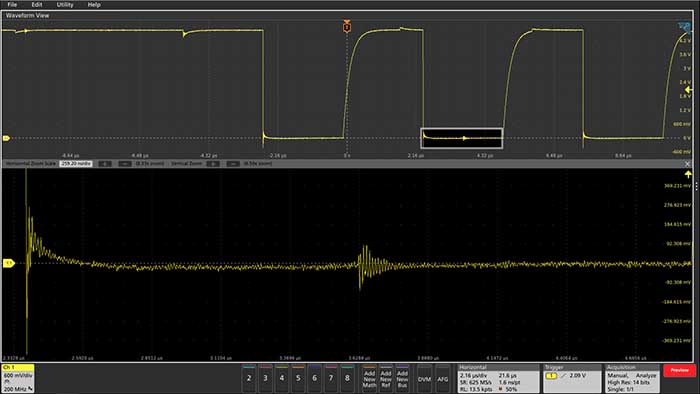

Новый осциллограф Tektronix MSO Cерии 5 позволяет выполнять анализ мельчайших деталей за счёт разрешения по вертикали до 16 бит. Высокое разрешение по вертикали обеспечивают 12-битные аналого-цифровые преобразователи с усовершенствованной технологией обработки цифровых сигналов. Прибор позволяет рассмотреть и измерить мельчайшие детали малых сигналов, даже если они накладываются на большие сигналы.



Основные технические характеристики новых осциллографов смешанных сигналов Tektronix MSO Cерии 5


Число входных каналов

1. 4, 6 или 8 входов FlexChannel™. На каждый вход FlexChannel™ через логический пробник может поступать 1 аналоговый или 8 цифровых логических сигнала.

Полоса пропускания

350 МГц, 500 МГц, 1 ГГц, 2 ГГц

Частота дискретизации

6,25 Гвыб/с на всех аналоговых/цифровых каналах

Длина записи

62,5 млн точек на всех аналоговых/цифровых каналах
125 млн точек (опция) на всех аналоговых/цифровых каналах

Разрешение по вертикали

Стандартное 12 бит, до 16 бит в режиме высокого разрешения

Режимы запуска

По фронту, длительности импульса, рантам, времени ожидания, окну, логической комбинации, времени установки и удержания, нарастания/спада, сигналам с шин (опционально  I2C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, I2S/LJ/RJ/ TDM), параллельных шин, по последовательности событий

Стандартный анализ

Курсоры: периодический сигнал, вертикальные, горизонтальные, вертикальные и горизонтальные, раздельные
Измерения: 36 стандартных и тенденции, гистограмма и спектральные графики по результатам измерений.
Вычисления: простые расчёты параметров сигналов, БПФ и усовершенствованный поиск редактора
формул: поиск по любому критерию запуска.
Джиттер: погрешность временного интервала и фазовый шум

Генератор сигналов (опция)

Сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы

Цифровой вольтметр (активируется)

4 разряда

Частотомер для сигнала запуска (активируется)

8 разрядов

Декодирование и анализ сигналов последовательных шин (опция)

I2C, SPI
RS-232/422/485/UART
USB 2.0
Ethernet
I2S, LJ, RJ, TDM

Опции анализа

Расширенный анализ джиттера и глазковых диаграмм

Экран

2. Диагональ 15,6 дюйма (385 мм), TFT, цветной ёмкостный сенсорный дисплей высокого разрешения (1920 x 1080, с управлением жестами)

Интерфейсы

USB Host (x7), USB 3.0 Device, LAN (10/100/1000 Base-T Ethernet; поддерживающие LXI), Display Port, DVI-D, Video Out


Сводная таблица параметров новых осциллографов смешанных сигналов Tektronix MSO Cерии 5


    MSO54   MSO56   MSO58
 Входы FlexChannel™ 4 6 8
 Количество аналоговых каналов
4 6 8
 Количество цифровых каналов (опция) 32 48 64
 Полоса пропускания
  350 МГц (MSO54 5-BW-350)
  500 МГц (MSO54 5-BW-500)
  1000 МГц (MSO54 5-BW-1000)
  2000 МГц (MSO54 5-BW-2000)
  350 МГц (MSO56 5-BW-350)
  500 МГц (MSO56 5-BW-500)
  1000 МГц (MSO56 5-BW-1000)
  2000 МГц (MSO56 5-BW-2000)
  350 МГц (MSO58 5-BW-350)
  500 МГц (MSO58 5-BW-500)
  1000 МГц (MSO58 5-BW-1000)
  2000 МГц (MSO58 5-BW-2000)
 Разрешение АЦП 12 бит
 Вертикальное разрешение   8 бит @ 6,25 Гвыб/сек
  12 бит @ 3,125 Гвыб/сек
  13 бит @ 1,25 Гвыб/сек
  14 бит @ 625 Мвыб/сек
  15 бит @ 312,5 Мвыб/сек
  16 бит @ 125 Мвыб/сек
 Макс. частота дискретизации 6,25 Гвыб/сек на все аналоговые и цифровые каналы
 Глубина записи 62,5 М точек на все аналоговые и цифровые каналы (штатно)
125 М точек на все аналоговые и цифровые каналы (опция)


Приобрести новый осциллограф смешанных сигналов Tektronix MSO Cерии 5 можно у официального дистрибьютора Tektronix на территории РФ - ЗАО НПП Эликс
