Портативный цифровой осциллограф R&S®Scope Rider – многофункциональное устройство для лабораторных и полевых условий

25.01.2018

R&S®Scope Rider обеспечивает потрясающие возможности для отладки, благодаря интеграции до восьми измерительных приборов в одном компактном корпусе. Осциллограф, логический анализатор и анализатор протоколов, регистратор данных, цифровой мультиметр, анализатор спектра, анализатор гармоник и частотомер, режимы для XY-диаграммы, развертывания и тестирования по маске обеспечивают R&S®Scope Rider возможности и гибкость работы, необходимую для отладки любых типов электронных систем. Благодаря своим функциональным возможностям, прочному и компактному корпусу и работе от аккумуляторной батареи прибор может использоваться, как в лабораториях, так и при анализе сложных проблем в полевых условиях.



Осциллограф R&S®Scope Rider имеет два или четыре изолированных входных канала категории CAT IV 600 В, что обеспечивает максимальную безопасность при проведении измерений высоковольтных электронных схем с плавающим потенциалом.
Базовая модель осциллографа R&S®Scope Rider имеет полосу пропускания 60 МГц, но при активации опций, она может быть расширена до 100, 200, 350 или 500 МГц. Высокая скорость захвата до 50 000 осциллограмм в секунду, большая глубина памяти до 500 К точек позволяет обнаружить и надежно захватить даже редкие сбои в сигналах.
В режиме архива прибор автоматически сохраняет до 5000 осциллограмм в отдельном буфере памяти. В любой момент времени сбор данных можно остановить и провести анализ каждого сигнала из буфера памяти с помощью всех имеющихся в осциллографе функций.
Система синхронизации включает 14 типов запуска, которые обеспечивают точное выделение требуемого сигнала. Немаловажным дополнением при анализе сигнала для пользователя R&S®Scope Rider станет наличие 33 функций автоматического измерения.

Цифровые сигналы, коррелированные во времени с аналоговыми сигналами можно анализировать с помощью 8-битного логического интерфейса, который изолирован от аналоговых входных каналов. Цифровой логический пробник (опция смешанных сигналов) имеет полосу пропускания до 250 МГц, дискретизацию 1,25 Гвыб/сек и настраиваемые пороги.

Активация опции анализатора протоколов позволяет прибору R&S®Scope Rider захватывать и декодировать наиболее часто используемые сигналы последовательных шин таких, как I²C / SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN.

Функция долговременного регистратора данных R&S®Scope Rider позволяет контролировать измерения до четырех основных параметров со скоростью 1, 2 или 5 измерений в секунду. Благодаря большому объему памяти в 2 млн отсчетов на канал прибор может вести запись до 23 дней. Экран статистики отображает информацию о минимальных и максимальных значениях с указанием точного времени.

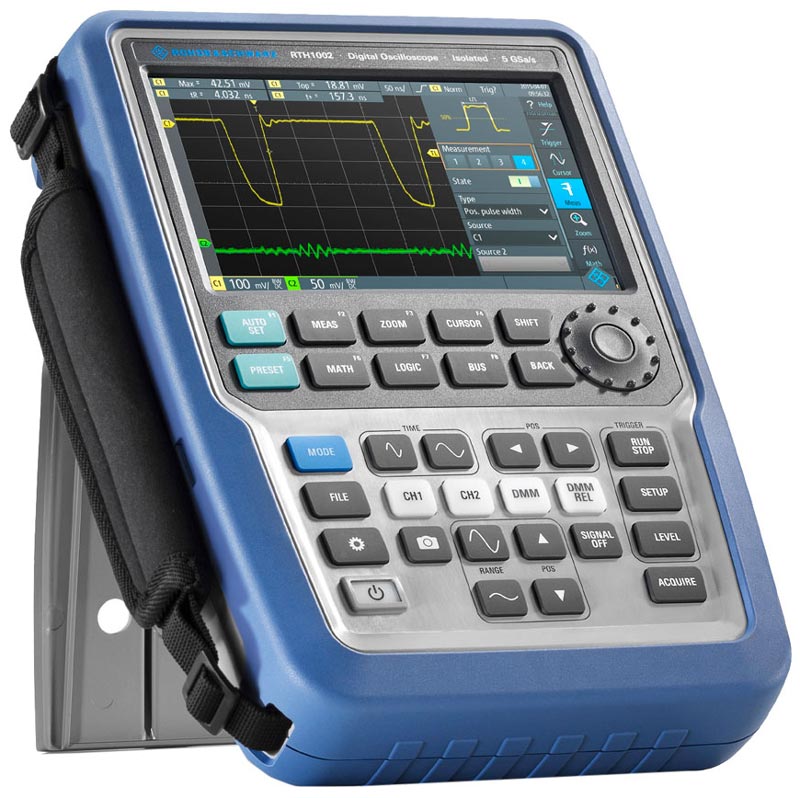

В двухканальных моделях осциллографа R&S®RTH1002 встроен изолированный цифровой мультиметр с разрешением 10 000 отсчетов. Он позволяет проводить измерения постоянного и переменного напряжения, суммы постоянного и переменного напряжений, сопротивления, целостности цепи и емкости, а также тока или температуры при использовании подходящих шунтов. Четырехканальная версия прибора R&S®RTH1004 оснащена функцией цифрового вольтметра на каждом входном канале. В статистике отображаются минимальные, усредненные и максимальные значения с соответствующими временными метками.

Новый цифровой осциллограф R&S®Scope Rider имеет интуитивно понятное управление. Прибор может управляться, как обычный осциллограф - при помощи больших и удобных кнопок на клавиатуре, которые позволяют работать даже в перчатках, так и при помощи сенсорного экрана высокого разрешения.
Благодаря наличию центрального многофункционального колесика можно быстро задать необходимые настройки, такие как уровень запуска или вертикальное положение каждого канала.

Встроенный модуль беспроводных сетей или Ethernet-порт позволяют дистанционно управлять осциллографом R&S®Scope Rider с любого портативного устройства (ноутбука, планшета или мобильного телефона) непосредственно через веб-браузер.

Снимки экрана, результаты измерений и файлы настроек можно легко сохранить на microSD-карту объемом до 32 Гб или USB-накопитель одним нажатием специальной кнопки на клавиатуре прибора.
Новый цифровой осциллограф R&S®Scope Rider поставляется в противоударном корпусе с прорезиненной и нескользящей поверхностью, который имеет повышенную категорию пыле- и влагозащиты IP-51.

Краткие технические возможности R&S®Scope Rider приведены в сводной таблице

Параметр R&S® RTH1002
R&S® RTH1004
Кол. каналов
2 изолированных + 2 мультиметра
4 изолированных
Полоса пропускания




60 MГц
100 МГц с опцией R&S® RTH-B221
200 МГц с опцией R&S® RTH-B222
300 МГц с опцией R&S® RTH-B223
500 МГц с опцией R&S® RTH-B224
60 MГц
100 МГц с опцией R&S® RTH-B241
200 МГц с опцией R&S® RTH-B242
300 МГц с опцией R&S® RTH-B243
500 МГц с опцией R&S® RTH-B244
Макс. дискретизация
5 млрд отсчетов/с
Макс. память
500 К
Разрядность АЦП 10 бит
Цифровые каналы
8 (опция R&S® RTH-B1)
Цифровой мультиметр / вольтметр Мультиметр (4 разряда, 10000 отсчетов) Вольтметр (3 разряда, 999 отсчетов )
Регистратор 4 канала
режимы осциллографа, вольтметра / мультиметра, частотомера
Анализатор протоколов I²C / SPI (опция R&S® RTH-K1)
RS-232 / UART / RS-422 / RS-485 (опция R&S® RTH-K2)
CAN / LIN (опция R&S® RTH-K3)
CAN-FD (опция R&S® RTH-K9)
SENT (опция R&S® RTH-K10)
Частотомер 7 разрядов (опция R&S® RTH-K33)
Анализ спектров полоса обзора от 1 кГц до макс. полоса прибора
(опция R&S® RTH-K18)
Анализ гармоник до 64 гармоники
(опция опция R&S® RTH-K34)
Дисплей 7,0" цветной TFT ЖК дисплей с разрешением 800 × 480 пикселей

Информация о поставщике:  Rohde & Schwarz
