Новая серия осциллографов Rohde & Schwarz R&S®RTM3000

28.03.2018

Новый прибор от Rohde & Schwarz R&S®RTM3000 - это не просто осциллограф. Традиционно для последних серий осциллографов Rohde & Schwarz, он выполнен по концепции "X-в-одном". Такая концепция позволяет объединить в одном устройстве функции осциллографа с полосой до 1000 МГц, логического анализатора, анализатора протоколов, генератора цифровых последовательностей, генератора сигналов, цифрового вольтметра, а также обеспечивает специальные режимы работы для частотного анализа, тестирования по маске и длительного захвата данных.

В серии R&S®RTM3000 представлены, как двух, так и четырехканальные модели, базовые модели которых имеют полосу пропускания 100 МГц:

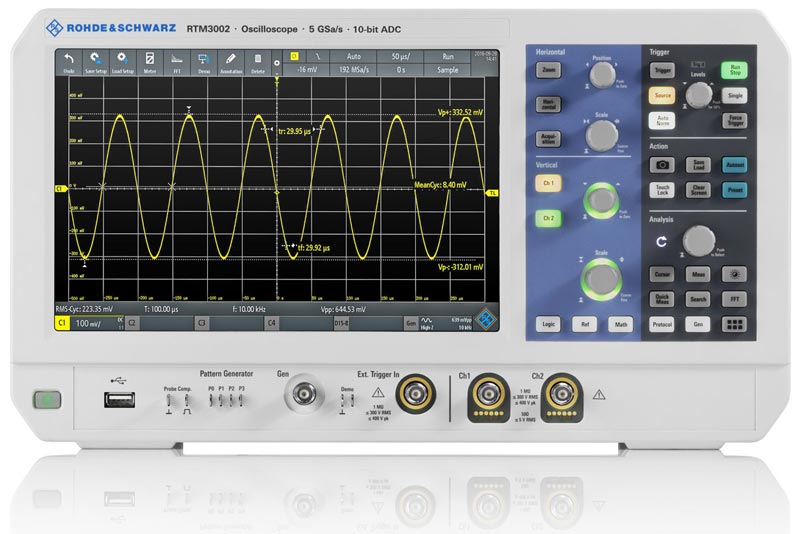

RTM3002 - двухканальная модель


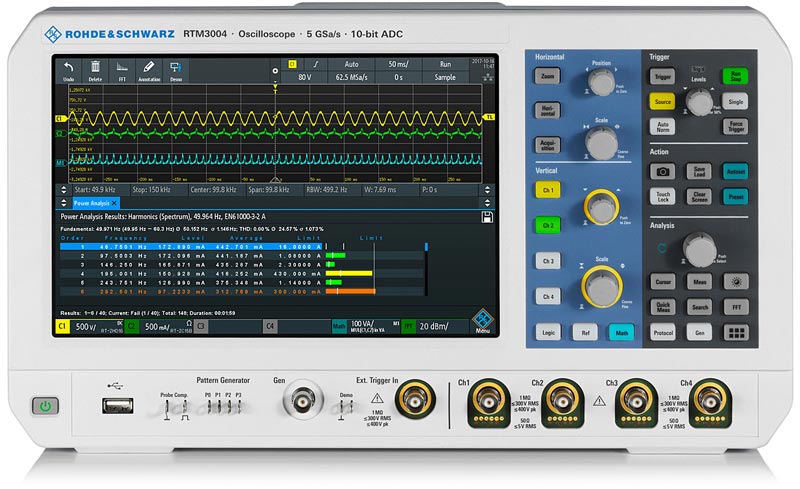

RTM3004 -четырехканальная модель


Аналогично сериям осциллографов R&S®RTC1000 и RTB2000 полоса пропускания базовой модели R&S®RTM3000 может быть расширена через активацию дополнительных опций

200 МГц, 2 канала: RTM3002 с опцией RTM-B222 RTM3K-22

200 МГц, 4 канала: RTM3004 с опцией RTM-B242 RTM3K-24

350 МГц, 2 канала: RTM3002 с опцией RTM-B223 RTM3K-32

350 МГц, 4 канала: RTM3004 с опцией RTM-B243 RTM3K-34

500 МГц, 2 канала: RTM3002 с опцией RTM-B225 RTM3K-52

500 МГц, 4 канала: RTM3002 с опцией RTM-B245 RTM3K-54

1000 МГц, 2 канала: RTM3002 с опцией RTM-B2210

1000 МГц, 4 канала: RTM3004 с опцией RTM-B2410

Отличительной характеристикой осциллографа R&S®RTM3000 является разработанный компанией Rohde & Schwarz 10-разрядный аналого-цифровой преобразователь (АЦП), обеспечивающий четырехкратное улучшение разрешения по сравнению с обычными 8-разрядными АЦП. Повышенное разрешение позволяет получать более четкие осциллограммы с большим количеством деталей сигнала, которые в противном случае были бы пропущены.

Кроме того, осциллограф R&S®RTM3000 обладает исключительной чувствительностью вплоть до 500 мкВ/дел. В традиционных осциллографах такой уровень чувствительности достигается лишь за счет применения программного увеличения или ограничения полосы пропускания. На экране R&S®RTM3000 отображаются реальные отсчеты сигнала во всей полосе пропускания – даже при чувствительности 500 мкВ/дел. В результате обеспечивается высокая точность измерений.

Для проведения более полного анализа сигналов необходимо обеспечить захват длительных сигнальных последовательностей даже при самых высоких значениях частоты дискретизации. В осциллографах серии это обеспечивается благодаря большому объему встроенной памяти до 40 млн. отсчетов на канал (80 млн. точек в режиме чередования).

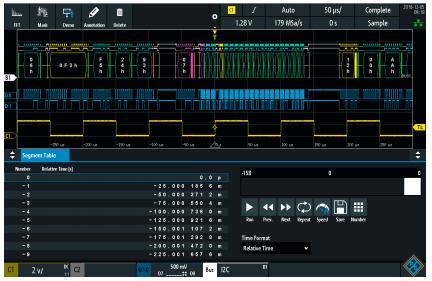

Также при активации опции R&S®RTM-K15 можно обеспечить анализ еще более длительных интервалов. Эта опция увеличивает объем памяти с 40 млн отсчетов до 400 млн отсчетов. Можно просматривать предыдущие выборки данных и проводить их анализ с помощью всех имеющихся инструментов осциллографа.

Опция R&S®RTM-B1 превращает каждый прибор R&S®RTM3000 в осциллограф смешанных сигналов (MSO) с 16 дополнительными цифровыми каналами. Осциллограф захватывает и анализирует сигналы с аналоговых и цифровых компонентов встраиваемых систем – синхронно и с временной корреляцией между каналами.

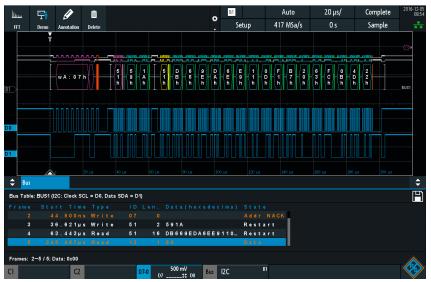

Аналогично сериям R&S®RTC1000 и RTB2000 активацией дополнительных опций RTM3000 может быть превращен в анализатор протоколов. Кроме протоколов I²C/SPI, UART / RS-232 / RS-422 / RS-485 и CAN/LIN, которые могут быть проанализированы при помощи осциллографов RTC1000 и RTB2000 в RTM3000 появляется дополнительная возможность анализа протоколов аудио (I²S/LJ/RJ/TDM), ARINC, MIL.

Встроенный генератор сигналов и цифровых последовательностей R&S®RTM-B6 со скоростью формирования до 50 Мбит/с будет полезен для целей обучения и внедрения опытных образцов оборудования. Помимо стандартных синусоидальных, прямоугольных/импульсных, пилообразных и шумовых сигналов он позволяет выводить сигналы произвольной формы и 4-битовые цифровые последовательности сигналов. Сигналы и цифровые последовательности можно импортировать в виде CSV-файлов или скопировать непосредственно из осциллограмм прибора.


Режимы цифрового вольтметра, частотомера, частотного анализа и испытания на соответствия маске идентичны с аналогичными режимами в сериях R&S®RTC1000 и RTB2000.

Однако осциллографы R&S®RTM3000 имеют возможность расширить возможности по анализу спектра. Опция анализа спектра и построения спектрограмм R&S®RTM-K18 позволяет быстро обнаруживать сбои, вызванные взаимодействием временных и частотных областей. Как и на анализаторе спектра, такие параметры как центральная частота и полоса разрешения могут быть настроены под конкретную задачу измерения.

Для разработки и отладки источников тока и напряжения будет полезна опция анализа параметров электропитания R&S®RTM-K31, которая облегчает проведение анализа параметров включения/выключения, внутренней передаточной функции всей цепи, области надежной работы (SOA), качества выходного сигнала и любых потерь.

Дисплей осциллографов R&S®RTM3000, самый большой в своем классе емкостной дисплей (10,1") с высоким разрешением (1280 × 800 пикселей), позволяет работать с осциллографом как со смартфоном. Простым касанием экрана можно быстро перемещаться по всплывающим меню, использовать экранные жесты, чтобы легко масштабировать, детализировать и перемещать осциллограммы.

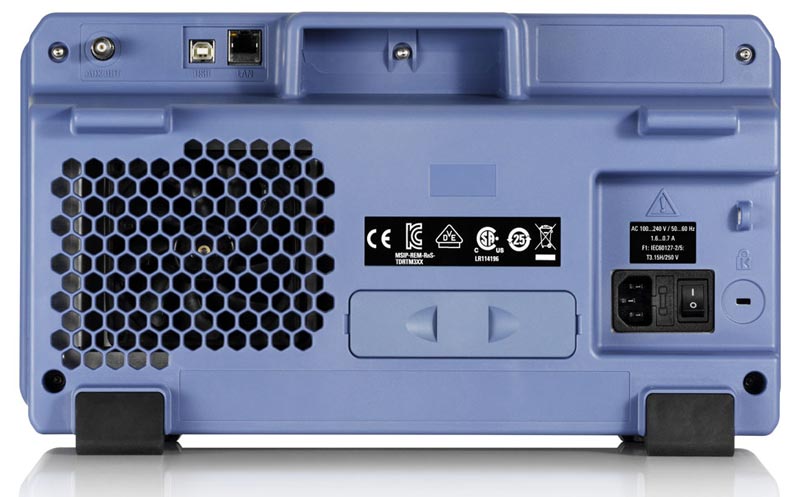

Осциллограф R&S®RTM3000 может дистанционно управляться с ПК через встроенные порты USB и LAN также возможно дистанционное управление прибором. Встроенная функция веб-сервера позволяет управлять осциллографом и отображать содержимое его экрана для аудитории.


В прибор входят интерфейсы данных и программные интерфейсы, например, для беспроблемной интеграции в среду MATLAB®.

Следите за нашими новостями! Скоро анонс новой серии!
