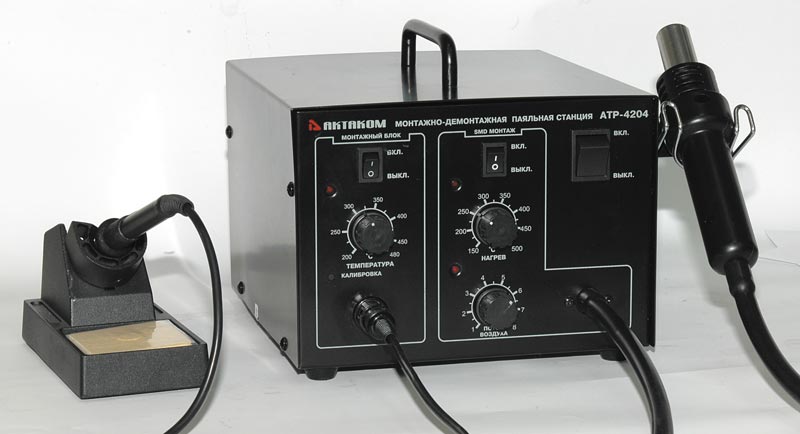

Многофункциональная ремонтная паяльная станция АКТАКОМ АТР-4204 совмещает в себе сразу два канала: монтажный и термовоздушный, что в сочетании с широким выбором наконечников делает её удобным инструментом для пайки различных (в том числе SMD) электронных компонентов на производстве и в ремонтных мастерских. Кроме того, АТР-4204 удовлетворяет требованиям антистатической защиты (ESD), что позволяет использовать эту ремонтную паяльную станцию для работы с электро- и радиоэлементами, чувствительными к статическому электричеству.
Особенности паяльной станции АКТАКОМ АТР-4204
Сочетает в себе полноценный монтажный канал и термофен с возможностью монтажа-демонтажа SMD-элементов
Схема контроля температуры обеспечивает высокую стабильность заданной температуры
Современная антистатическая (ESD) защита
Надежный керамический нагревательный элемент длительного срока службы обеспечивает быстрый нагрев
Насос диафрагменного типа
Технические параметры
Паяльная станция
Диапазон температур монтажного канала 200...480 °С
Производительность термофена 24 л/мин
Напряжение питания 220...240 В 50/60 Гц
Габаритные размеры 252×225×155 мм
Масса 6,5 кг
Габариты в упаковочной таре 340х230х345, вес 6,6 кг.
Многофункциональная ремонтная паяльная станция АКТАКОМ АТР-4204: надежный инструмент для современного ремонта электроники
В условиях, когда электронные компоненты становятся все более миниатюрными, а требования к качеству пайки постоянно растут, наличие профессионального оборудования становится критически важным. Многофункциональная ремонтная паяльная станция АКТАКОМ АТР-4204 предлагает сбалансированное решение, объединяя в одном корпусе два рабочих канала: монтажный и термовоздушный. Эта комбинация делает станцию универсальным инструментом для работы с самыми разнообразными электронными компонентами, включая современные SMD-элементы, которые требуют особого подхода к монтажу и демонтажу.
Важной особенностью станции является ее полное соответствие требованиям антистатической защиты (ESD). В современной электронике, где даже незначительный статический разряд может вывести из строя чувствительные микрочипы, эта функция обеспечивает необходимый уровень безопасности при работе с дорогостоящими компонентами. Это делает станцию особенно ценной для сервисных центров и производственных предприятий, где приходится иметь дело с современной электроникой.
Сердцем монтажного канала станции является надежный керамический нагревательный элемент, который обеспечивает не только быстрый нагрев, но и длительный срок службы. Благодаря продуманной конструкции и качественным материалам, станция гарантирует стабильную работу даже при интенсивной эксплуатации. Схема контроля температуры поддерживает высокую стабильность заданных параметров, что является залогом качественной и предсказаемой пайки.
Термовоздушный канал станции оснащен насосом диафрагменного типа и обеспечивает производительность до 24 литров в минуту, что позволяет эффективно работать с компонентами различных размеров - от самых маленьких SMD-элементов до крупных микросхем. Широкий температурный диапазон монтажного канала от 200 до 480°С покрывает потребности большинства современных технологий пайки.
Технические параметры станции демонстрируют ее сбалансированность: питание паяльника 24 В при мощности 50 Вт обеспечивает достаточную производительность для большинства задач, при этом сохраняя безопасность работы. Компактные габаритные размеры 252×225×155 мм и вес 6,5 кг делают станцию удобной для размещения на ограниченном рабочем пространстве.
Благодаря своей надежности, универсальности и соответствию современным стандартам безопасности, паяльная станция АКТАКОМ АТР-4204 становится практичным выбором для ремонтных мастерских, сервисных центров и учебных заведений, где важны стабильность работы, простота использования и защита чувствительных электронных компонентов.
Как заменить фильтры вакуумного паяльника паяльных станций АКТАКОМ АТР-4204/4302/4501?
Замена внутренних фильтров
Выключите питание. ВНИМАНИЕ! Контейнер для припоя очень горячий.
Когда контейнер для припоя остынет, нажмите фиксатор на задней крышке демонтажного паяльника и снимите контейнер. Установите уплотнитель фильтра в спиральный фильтр. Закрепите уплотнитель фильтра на контейнере фильтра. Убедитесь, что уплотнитель фильтра установлен плотно и ровно. ВНИМАНИЕ! Используйте к контейнеру для припоя фильтр Q201Am из керамической бумаги определенного диаметра. Использование в контейнере для припоя фильтра другого размера, может привести к снижению мощности всасывания или к поломке станции.
Замена внешнего фильтра
Фильтр является расходным элементом, для обеспечения нормального всасывания требуется его регулярная замена. Выдерните шланги с обеих сторон фильтра, выньте его, и замените новым .

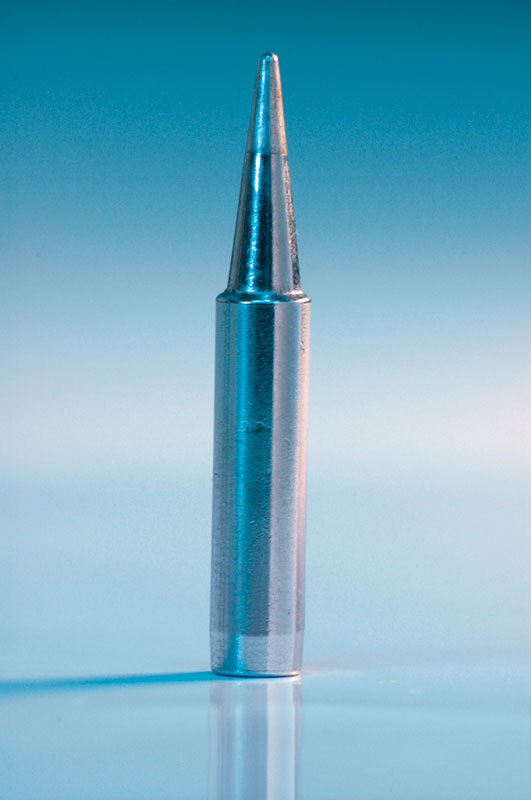

Наконечники всех современных паяльников покрыты специальным никелиевым сплавом (реже цинковым), предохраняющим наконечник от термической коррозии. Однако, такие наконечники требуют определенного ухода, иначе наконечник покрывается отложениями (припоя, флюса и проч.) и окислами, после чего не захватывает припой. Обычно, уход за наконечником паяльника описан в руководстве по эксплуатации и не представляет труда, необходимо только вовремя проводить определенные операции. Ниже приведен фрагмент руководства по эксплуатации по уходу за наконечником паяльника.
Осмотр и очистка наконечника
ВНИМАНИЕ! Для удаления оксидной плёнки никогда не обрабатывайте наконечник напильником.
Установите температуру 250 °C.
После стабилизации температуры произведите очистку наконечника с помощью губки и проверьте его состояние.
Если на покрытой припоем части наконечника находится чёрная оксидная плёнка, нанесите новый припой (с флюсом), а затем протрите наконечник чистящей губкой. Повторите эту процедуру до полного удаления оксидной плёнки. Затем покройте наконечник свежим припоем, который защитит его от окисления и продлит, таким образом, срок службы.
Если наконечник деформирован или серьёзно разъеден, замените его новым.
Потеря наконечником способности удерживать припой
Почему такие наконечники не работают?
Если наконечник не смачивается припоем, его покрытие подвергается окислению, что нарушает эффективную теплопередачу.
Потеря способности удерживать припой может быть вызвана:
Хранением наконечника без покрытия припоем.
Нагревом наконечника до высоких температур.
Недостаточным расплавлением материала, окружающего наконечник при пайке.
Протиркой наконечника о грязную губку или ветошь. Для протирки всегда используйте чистую, увлажнённую губку без содержания серы.
Наличием посторонних примесей в припое, покрытии паяльника или на поверхностях, на которых производится пайка.
Восстановление работоспособности наконечника, который потерял способность удерживать припой
Выньте наконечник из паяльника и дайте ему охладиться.
Снимите налёт и оксидную плёнку с покрытой припоем области наконечника, используя абразивную пенополиуретановую ткань с зерном 80 грит или наждачной бумагой с зерном 100 грит.
Оберните трубчатый припой (диаметром 4>0.8 мм или более) вокруг оголившейся поверхности паяльника, вставьте наконечник в ручку, и включите питание.
Примечание. Правильный уход за наконечниками позволяет избежать стекания с него оловянного покрытия!
Что делать, если не получается полностью расплавить припой при использовании паяльных станций АТР-4204/4302/4501?
При демонтаже больших транзисторов, диодов и больших клемм с печатных плат с радиаторами, многослойных печатных плат, земляных или шин питания из-за недостаточной теплоемкости наконечника температура падает, и это затрудняет удаление припоя. Можно увеличить температуру, чтобы расплавить припой. Но значительно лучший способ – использовать вспомогательный нагреватель, чтобы разогреть плату до температуры 70 °C и затем произвести демонтаж при помощи вакуумного паяльника.
Если наконечник поврежден, например, повреждение или эрозия покрытия, в этом случае наконечник должен быть заменен.
