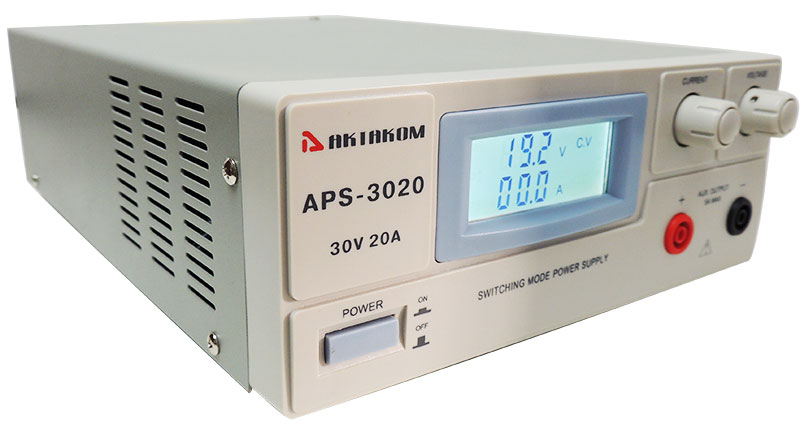

Лабораторный импульсный источник питания АКТАКОМ APS-3020 незаменим, когда необходимо обеспечить питание электронных схем стабилизированным напряжением и током при ремонте и наладке оборудования или в лабораторных исследованиях. По сравнению с аналоговыми источниками питания той же выходной мощности, импульсный источник питания APS-3020 имеет существенно меньшие массо-габаритные параметры.
Технические характеристики
Дисплей: 2-строчный ЖК индикатор
Количество каналов: 1 канал
Выходное напряжение: 0…30 В
Выходной ток: 0…20 А
Разрешение: 100 мВ / 100 мА
Погрешность установки выходного напряжения: ±(0.2%Uуст+3 емр)
Погрешность установки выходного тока: ±(0.2%Iуст+3 емр)
Нестабильность выходных параметров при изменении напряжения питания на 10% от номинального значения:
по напряжению - 0,01%Uуст + 10 мВ
по току - 0,2%Iуст + 5 мА
Нестабильность выходных параметров при изменении напряжения на нагрузке:
по напряжению - 0,01%Uуст + 10 мВ
по току - 0,2%Iуст + 5 мА
Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.
Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.
Обратите внимание: разделителем целой и дробной части является точка.
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Импульсный лабораторный источник питания АКТАКОМ APS-3020 представляет собой компактный и мощный инструмент, предназначенный для задач, где требуется обеспечить высокий выходной ток при ограниченном пространстве на рабочем столе. Его ключевое преимущество — это достижение значительной выходной мощности (до 600 Вт при 30 В и 20 А) в корпусе, который по массе и габаритам существенно меньше, чем у линейных источников аналогичной производительности, что делает его идеальным решением для питания и тестирования силового электрооборудования, светодиодных драйверов, маломощных электроприводов и других устройств с высоким энергопотреблением в условиях ремонтных зон и производственных цехов.
Основное назначение источника — обеспечение стабильного питания нагрузок, потребляющих значительный ток, при компактном форм-факторе. Прибор работает в режимах стабилизации напряжения (CV) и тока (CC), автоматически переключаясь между ними. Выходные параметры 0-30 В и 0-20 А охватывают широкий спектр применений: от тестирования автомобильной электроники (12/24 В) и компьютерных блоков питания до лабораторных испытаний силовых компонентов, нагревателей и зарядки аккумуляторных батарей. Относительно низкое разрешение (100 мВ/100 мА) указывает на его ориентацию на силовые, а не на прецизионные маломощные задачи.
Профессиональную ценность APS-3020 определяет именно его силовая эффективность в малом объеме. Способность выдавать до 20 ампер тока делает его востребованным в сервисных центрах, занимающихся ремонтом промышленной силовой электроники, сварочных инверторов, источников бесперебойного питания. На производстве он используется для питания и тестирования готовых изделий на сборочных линиях. Защита от перегрузки и перегрева обеспечивает безопасность и надежность при длительной работе под нагрузкой. Компактные размеры (336x87x214 мм) и вес около 3 кг, характерные для импульсной архитектуры, позволяют легко разместить его в стойке или на ограниченной площади рабочего места.
Важно отметить технологическую особенность: как и все импульсные источники, APS-3020 обладает более высоким уровнем выходных пульсаций и высокочастотного шума (100 мВ с.к.з.) по сравнению с линейными моделями. Это ограничивает его применение для питания высокочувствительных аналоговых схем, малошумящих усилителей и прецизионной измерительной аппаратуры, где чистота сигнала критична. Однако для большинства цифровых, силовых и светотехнических приложений этот уровень помех является приемлемым и с лихвой компенсируется преимуществами в виде компактности и высокой удельной мощности.
Таким образом, импульсный источник APS-3020 — это профессиональное, прагматичное решение для инженеров-силовиков, мастеров-ремонтников, специалистов по обслуживанию аккумуляторных систем и сотрудников производственных участков, где основными требованиями являются высокая выходная мощность, надежность и экономия рабочего пространства.
Лабораторный импульсный источник питания АКТАКОМ APS-3020
Статьи, публикации
Как правильно организовать рабочее место? В статье рассказывается о том, как правильно сформировать рабочее место, руководствуясь не только соображениями эргономики и планирования рабочего пространства, но и необходимостью использования различных приборов и оборудования.
Какая максимальная выходная мощность у импульсных источников питания APS-3030 и APS-3020?
Максимальная выходная мощность источника питания APS-3030 составляет 900 Вт, а APS-3020 - 600 Вт. Т.е. на выходе источника питания APS-3030 можно получить постоянное стабилизированное напряжение 30 В при токе 30 А (30 В при 20 А для APS-3020).
Можно ли использовать предлагаемые Вами лабораторные источники питания для зарядки аккумуляторных батарей?
Предлагаемые нами лабораторные источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.

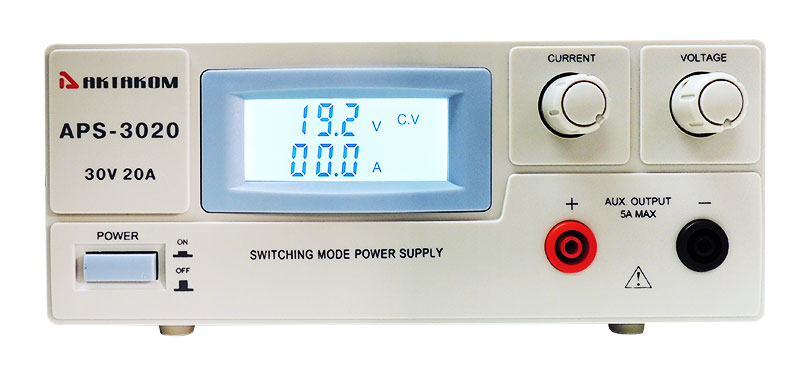

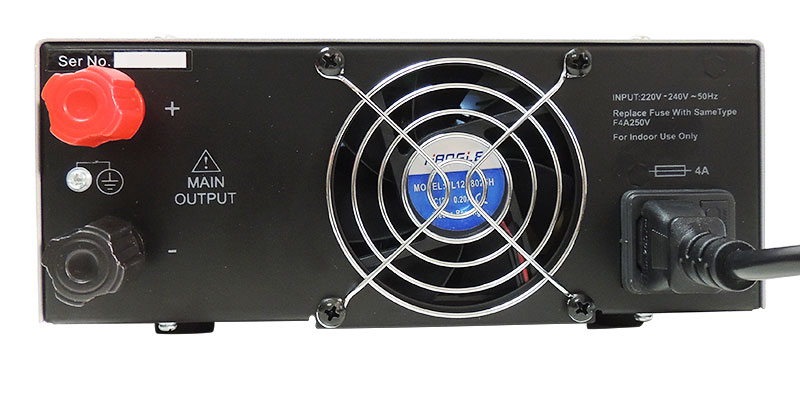

Подключите нагрузку к входным клеммам (клеммы (2) и (3) на передней панели прибора при токах менее 5 А или клеммы (10) на задней панели прибора при токах более 5 А) и поверните регулятор «CURRENT» (5) по часовой стрелке для установки требуемого значения силы тока. При горящем индикаторе «CV» прибор работает в режиме стабилизации напряжения. Если индикатор «CV» не горит, значит значение тока установлено неправильно и его следует увеличить.
ВНИМАНИЕ! В режиме стабилизации напряжения рекомендуем перед подключением нагрузки устанавливать предельно допустимое значение тока. Для этого замкните выходные клеммы (клеммы (2) и (3) на передней панели прибора при токах менее 5 А или клеммы (10) на задней панели прибора при токах более 5 А) и поверните регулятор «CURRENT» (5) по часовой стрелке для установки предельного значения силы тока нагрузки и разомкните выходные клеммы.
Замкните выходные клеммы (клеммы (2) и (3) на передней панели прибора при токах менее 5 А или клеммы (10) на задней панели прибора при токах более 5 А) и поверните регулятор «CURRENT» (5) по часовой стрелке для установки требуемого значения силы тока.
Разомкните выходные клеммы и подключите к ним нагрузку. При горящем индикаторе «CС» прибор работает в режиме стабилизации напряжения. Если индикатор «CС» не горит, значит предельное значение напряжения установлено неправильно и его следует увеличить.
